BIM 360 페이지(시작 탭)

BIM 360 페이지를 사용하여 BIM 360 프로젝트의 문서에 액세스할 수 있습니다.

Civil 3D의 시작 탭에서 탐색 창의 BIM 360을 클릭하여 이 페이지를 표시합니다.

주: 이 페이지에서 BIM 360 프로젝트를 보려면 Autodesk 계정에 로그인해야 하며 몇 가지 설정 작업을 수행해야 할 수도 있습니다. 자세한 내용은 Autodesk Collaboration for Civil 3D에 액세스하려면 어떻게 해야 합니까?를 참조하십시오.

계정 및 프로젝트 선택

작업 중인 계정 이름 및 프로젝트 이름이 오른쪽 창 맨 위에 경로로 표시됩니다.

경로를 클릭하면 프로젝트 또는 계정을 전환할 수 있는 메뉴가 표시됩니다.

폴더 및 문서 선택

이름 열에 표시된 폴더 이름을 클릭하여 프로젝트의 폴더 내에서 이동할 수 있습니다.

프로젝트 아이콘 또는 폴더 경로에서 폴더를 클릭하여 상위 수준 폴더로 돌아갑니다.

폴더 및 문서 정보

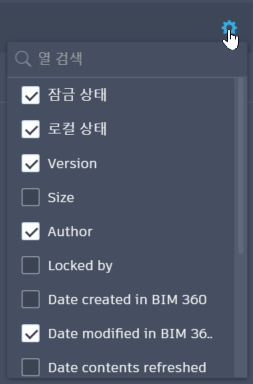

열 선택

폴더에서 볼 열을 선택할 수 있는 리스트를 엽니다. 사용 가능한 열은 다음 섹션에 설명되어 있습니다.

이름

선택한 폴더에 있는 문서 및 하위 폴더의 이름을 표시합니다.

• 하위 폴더를 클릭하여 열고 테이블에 해당 컨텐츠를 표시합니다.
• 문서를 클릭하여 Civil 3D에서 엽니다.

이 열은 열 선택기를 사용하여 숨길 수 없습니다.

주: Civil 3D에서 직접 열 수 있는 문서(DWG, DWT, DXF 및 DWS)만 이 페이지에 표시됩니다. Windows 탐색기에서 연결된 드라이브를 열어 다른 파일 유형을 볼 수 있습니다.

잠금 상태

문서의 잠금 상태를 표시합니다. 문서가 잠겨 있지 않으면 잠금 상태 열에 아이콘이 표시되지 않습니다.

• : 도면이 사용자에 의해 잠겼습니다. 문서를 열어서 편집하면 문서가 잠기고 이 아이콘이 잠금 상태 열에 표시됩니다.
• : 도면이 다른 사용자에 의해 잠겼습니다.
• 도면이 잠겨 있지 않으면 아이콘이 표시되지 않습니다.

로컬 상태

로컬로 연결된 드라이브에서 문서 상태를 표시합니다.

• 신규: 문서가 새 문서이며 BIM 360에 아직 업로드되지 않았습니다. 문서를 처음 저장하거나 로컬로 연결된 드라이브에 복사할 때 문서에 신규 상태가 표시됩니다.
• 캐시되지 않음: 문서가 BIM 360에 있지만 연결된 드라이브에 아직 다운로드되지 않았습니다. 문서는 Civil 3D에서 열거나 Windows 탐색기에서 파일을 마우스 오른쪽 버튼으로 클릭하고 다운로드를 선택하여 수동으로 다운로드할 때까지 로컬 드라이브에 다운로드되지 않습니다. 문서가 다운로드되면 로컬 상태가 '캐시됨'이 됩니다.
• 캐시됨: 문서가 BIM 360에 업로드되었으며 로컬에도 존재합니다.
• 수정됨: 문서가 로컬에서 수정되었으며 변경 사항이 BIM 360에 아직 업로드되지 않았습니다.
• 오래됨: 문서가 로컬로 캐시되었지만 BIM 360에서 최신 업데이트 버전과 동기화되지 않았습니다. 이 문제는 문서를 다른 컴퓨터에서 편집하고 BIM 360에 업로드한 경우에 발생할 수 있습니다. 문서를 열거나 다운로드하면 해당 문서가 '캐시됨'으로 업데이트됩니다.
• 충돌: 문서가 로컬과 BIM 360에서 모두 변경 사항을 포함하고 있습니다. 이 문제를 해결하기 위해 다음번의 보류 중인 작업이 처리되고, Desktop Connector는 로컬 변경 사항을 휴지통으로 이동시키고, BIM 360에서 최신 버전을 다운로드하며, 로컬 상태가 '캐시됨'으로 변경됩니다.

주: BIM 360 웹 인터페이스의 변경 사항 및 다른 팀 구성원이 프로젝트 문서에서 변경하는 사항이 연결된 로컬 드라이브에 반영되기까지는 시간이 걸립니다. 새로고침 속도에 대한 자세한 내용은 BIM 360 도움말의 데스크톱에서 BIM 360 액세스를 참조하십시오.

버전

문서가 저장된 횟수를 표시합니다. 문서를 처음으로 업로드하거나 BIM 360에 저장할 때 문서에는 V1 버전이 제공됩니다. 문서를 저장하면 버전이 1씩 증가합니다.

팁: BIM 360에서는 버전을 비교하고 이전 버전을 복원할 수 있습니다. 자세한 내용은 BIM 360 도움말의 문서를 참조하십시오.

크기

문서의 크기를 표시합니다.

작성자

문서를 마지막으로 저장한 사람의 이름을 표시합니다.

잠금자

문서가 현재 잠겨 있는 경우, 이 열에는 문서를 잠근 사람의 이름이 표시됩니다.

BIM 360에서 작성된 날짜

문서를 BIM 360에 저장하거나 업로드한 날짜 및 시간을 표시합니다.

BIM 360에서 수정된 날짜

문서를 마지막으로 수정하고 BIM 360에 동기화한 날짜 및 시간을 표시합니다.

컨텐츠를 새로고친 날짜

Desktop Connector를 통해 BIM 360에서 문서를 마지막으로 새로고친 날짜 및 시간을 표시합니다.

Desktop Connector 새로고침 속도에 대한 자세한 내용은 데스크톱에서 BIM 360 액세스를 참조하십시오.

권한을 새로고친 날짜

Desktop Connector를 통해 BIM 360에서 권한을 마지막으로 새로고친 날짜 및 시간을 표시합니다.

디스크에서 작성된 날짜

문서를 폴더에 처음으로 저장하거나 업로드한 날짜 및 시간을 표시합니다.

디스크에서 수정된 날짜

문서를 최근에 수정한 날짜 및 시간을 표시합니다.

참조를 새로고친 날짜

Desktop Connector를 통해 BIM 360에서 문서가 참조한 파일을 마지막으로 새로고친 날짜 및 시간을 표시합니다.

잠긴 날짜

문서가 현재 잠겨 있는 경우, 이 열은 문서가 잠긴 날짜 및 시간을 표시합니다. 문서가 현재 잠겨 있지 않은 경우, 이 열은 날짜 및 시간을 표시하지 않습니다.

참조 있음

문서에 외부 참조 또는 데이터 바로 가기와 같은 다른 파일에 대한 참조가 있는지 여부에 따라 '예' 또는 '아니요'를 표시합니다.

폴더 새로고침

BIM 360에서 현재 폴더를 새로 고칩니다.

자세히

문서를 여는 명령을 표시합니다. 아이콘 을 클릭한 후 열기 또는 읽기 전용으로 열기를 클릭합니다.
