끝막음을 사용하려면

새로운 기능: 2020

중요: 시작하기 전에 끝막음 명령을 사용하려면 Inventor 사용자 라이브러리를 설치하고 활성 프로젝트에서 사용하도록 선택해야 합니다.

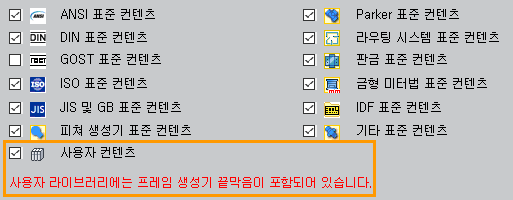

1. Inventor 사용자 라이브러리를 설치합니다.

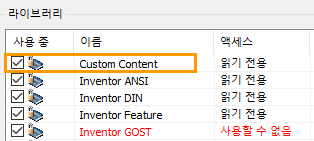

2. 설치 후에 라이브러리 구성: 프로젝트 이름 대화상자에서 활성 프로젝트에 사용하도록 선택합니다.



Inventor 사용자 라이브러리를 설치하고 활성 프로젝트에 추가하려면

자세한 내용은 지원 문서 참조

3. 마지막으로, 끝막음에 대한 파일 명명 기본값을 설정한 후 프레임 멤버를 포함하는 조립품 파일을 엽니다.

끝막음 작성 및 배치

1. 리본에서 설계 탭 프레임 패널 끝막음 삽입을 클릭합니다.
2. 끝막음을 수신할 멤버의 면을 선택합니다.
3. 경우에 따라 저장된 사전 설정을 선택하여 끝막음을 구성합니다.
4. 면의 맨 위에서 또는 빔 내부에서 위치를 지정합니다.
5. 패밀리를 선택하여 다음과 같은 구석 처리를 결정합니다.
   • 뾰족한 구석
   • 모깎기된 구석
   • 모따기된 구석
6. 두께, 간격띄우기 및 각도 값을 지정합니다.
7. 선택적으로, 다음 부품 특성을 설정합니다.
   • 재질
   • 모양
   • 부품 번호
8. 적용을 클릭하여 현재 설정을 수락하고 계속 삽입합니다.
9. 확인을 클릭하여 작업을 마칩니다.
10. 프레임 멤버 명명 대화상자에서 파일 화면표시 이름, 파일 이름 및 위치를 설정한 다음, 확인을 클릭합니다.

끝막음 편집 또는 재사용

끝막음을 편집하려면 다음을 수행합니다.

1. 검색기에서 피쳐를 찾고 확장하여 인스턴스를 표시합니다.
2. 멤버를 마우스 오른쪽 버튼으로 클릭하고 프레임 생성기로 편집을 선택합니다.
3. 특성 패널의 선택 옵션을 사용하여 원하는 대로 수정합니다.
4. 확인을 클릭하여 변경 사항을 받아 들입니다.

끝막음을 재사용하려면 다음을 수행합니다.

1. 검색기에서 피쳐를 찾고 확장하여 인스턴스를 표시합니다.
2. 멤버를 마우스 오른쪽 버튼으로 클릭하고 프레임 생성기로 편집을 선택합니다.
3. 화면표시에서 새 끝막음 인스턴스를 수신할 프레임 멤버 면을 선택합니다.
4. 확인을 클릭하여 새 인스턴스를 작성합니다.
