Configurator 360으로 업로드하기 전에 모형 준비

조립품 또는 부품 파일을 Configurator 360으로 업로드하기 전에 다음 단계에 따라 모형을 준비합니다.

액세스:

리본: Autodesk 360 탭 Configurator 360 패널 Configurator 360으로 업로드

파일 업로드 지침에 대한 자세한 내용은 Configurator 360 온라인 도움말을 참고하십시오.

파일을 Configurator 360으로 업로드하기 전에 다음을 수행합니다.

1. 업로드할 부품(.ipt) 또는 조립품(.iam) 파일을 식별하여 Inventor에서 모형이 작동하는지 확인합니다.
2. 매개변수 창에서 작성하거나 이름을 바꾼 노출된 매개변수 몇 개만 포함된 부품을 선택합니다. 키로 표시된 매개변수도 처리됩니다.
   다음과 같은 파일을 선택합니다.

   • 외부 참조가 없는 부품(예: 파생 피쳐)
   • 복잡한 Inventor 기능이 포함되어 있지 않은 부품
   • 하나 이상의 매개변수가 포함된 부품
3. Configurator 360에서는 매개변수를 읽고 편집 가능한 대화상자를 표시합니다.
   • Configurator 360 사용자 인터페이스에 포함하려는 중요한 모든 매개변수가 포함된 키 확인란을 선택합니다.
   • Configurator 360 사용자 인터페이스에 포함할 모형 매개변수의 이름을 바꿉니다(d0 스타일에서 이름 변경). 이름이 바뀐 모든 모형 매개변수 및 사용자 매개변수가 Configurator 360 사용자 인터페이스에 포함됩니다.
   주:

   • 업로드 후에 Configurator 360 클라이언트에서는 생성한 새 응용프로그램에서 이러한 매개변수를 볼 수 있습니다. Configurator 360 웹 사이트에서 가시적 매개변수 리스트를 편집할 수도 있습니다.

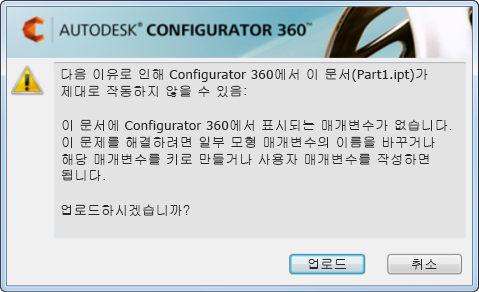

   • 파일이 적절하게 준비되어 있지 않은 경우 다음 오류 메시지가 표시됩니다.



   • 3D 솔리드 본체가 수신자의 Configurator 360 웹 브라우저에 표시됩니다. 상호 작용이 중지되면 잠시 후 렌더링된 이미지 업데이트에 Inventor 모형에 있는 텍스처, 재질, 투명도, 비솔리드 및 3D가 아닌 요소가 표시됩니다. Inventor 모형에 있는 작업 형상은 표시되지 않습니다.
