면으로부터의 거리 옵션을 통해 불필요한 단계 제거
새로운 범위 옵션인 면으로부터의 거리를 사용하면 작업 시간을 절약할 수 있습니다. 면 또는 작업 평면에서 특정 거리로부터 돌출을 시작하려면 돌출 대화상자에서 면으로부터의 거리를 사용합니다. 면으로부터의 거리를 사용하는 경우 돌출된 방향을 따라 선택한 면의 사본이 작성됩니다. 또한 형상도 보다 쉽게 수정할 수 있습니다. 면으로부터의 거리는 형상을 수정하는 하나의 중앙 진입점을 작성하므로 스케치 또는 작업 평면을 만들기 위한 추가 단계가 필요하지 않습니다.
이 워크플로우는 중앙 집중식 설계 기준을 사용하고 이러한 기준에 적합한 구성요소를 작성하는 (하향식 설계 유형) 기법에 해당하는 골조 모델링과 함께 사용하면 특히 유용할 수 있습니다.

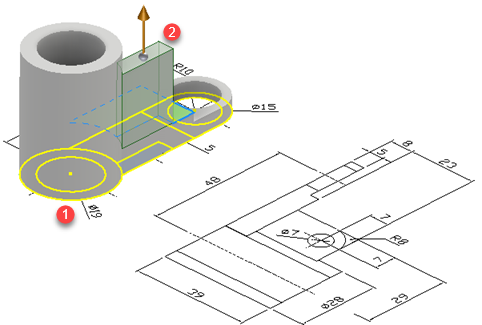

- 스케치 프로파일을 선택한 다음 돌출을 시작할 면, 작업 평면 또는 곡면을 선택합니다.
주: 스케치 프로파일이 하나뿐이면 자동으로 선택됩니다.
- 방향 및 거리를 지정합니다.
| 새로운 면을 연장하여 피쳐를 종료하도록 선택 옵션을 사용하면 종료 평면을 벗어나 연장되는 면에서 돌출이 종료됩니다. |
|
자세한 내용은 돌출 피쳐를 작성하려면을 참고하십시오.
자세히 탭의 옵션을 사용하여 다양한 결과 확인
쉐이프 탭에서 면으로부터의 거리 및 방향 1 또는 방향 2를 선택한 상태에서 자세히 탭의 옵션을 사용하여 다양한 결과를 확인할 수 있습니다.
방향 1
| 방향 1, 대체 솔루션 방향 1 및 최소 솔루션 선택 |
|
| 방향 1 및 대체 솔루션 방향 1 |
|
| 방향 1 및 대체 솔루션 방향 2 |

|
| 방향 1, 대체 솔루션 방향 2 및 최소 솔루션 선택 |

|
방향 2
| 방향 2, 대체 솔루션 방향 1 및 최소 솔루션 선택 |
|
| 방향 2 및 대체 솔루션 방향 1 |
|
| 방향 2, 대체 솔루션 방향 2 및 최소 솔루션 선택 |
|
| 방향 2 및 대체 솔루션 방향 2 |
|
자세한 내용은 돌출 피쳐를 작성하려면을 참고하십시오.
