향상된 측정 기능

새롭게 개선된 측정 워크플로우 및 그래픽

Inventor 측정 도구와 워크플로우가 사용자에게 보다 친숙하고 직관적인 방식으로 크게 단순화 및 개선되었습니다.

단일 측정 명령

부품 조립품 환경에서 리본의 도구 탭에 있는 단일 측정 명령을 통해 모든 측정 워크플로우에 액세스할 수 있습니다.

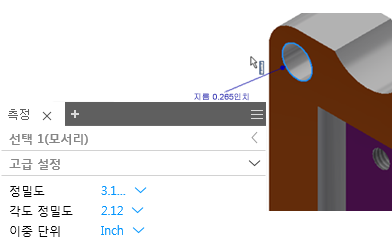

이중 단위 및 정밀도 값을 설정할 수 있습니다.
주: 하나 이상의 UCS(사용자 좌표계)가 파일에 정의되어 있으면 사용할 좌표계를 지정할 수 있습니다.

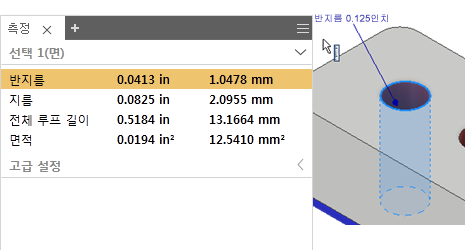

모든 길이, 면적 및 각도 값의 정밀도와 단위를 확인할 수 있습니다. 각 선택 항목을 한 번만 클릭하면 다양한 정보가 표시됩니다. 예를 들어 원통형 면을 선택하면 지름, 면적 및 전체 루프 길이가 표시됩니다. 이중 단위 또는 정밀도 값을 변경하면 결과가 업데이트됩니다.
조립품에서 선택 우선순위를 구성요소, 부품, 면 및 모서리 간에 전환할 수 있습니다(Inventor LT에서는 사용할 수 없음).
하나의 값 또는 모든 값을 클립보드에 복사할 수 있습니다.

다음 방법 중 하나를 사용하여 각도를 측정합니다.

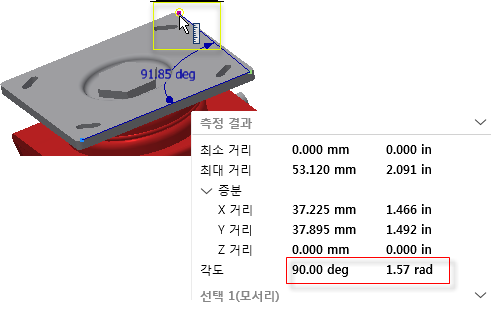

점 2개를 선택한 다음 Shift 키를 누른 상태에서 각도의 세 번째 점을 선택합니다.

1. 그래픽 창에서 측정할 각도의 첫 번째 점을 선택합니다.	2. 그래픽 창에서 측정할 각도의 다음 점을 선택합니다.	3. Shift 키를 누른 상태에서 삼각형의 세 번째 점을 선택합니다.

측정하도록 선택하는 형상이 그래픽 창에서 강조 표시된 상태로 유지됩니다.
첫 번째 선택 항목과 두 번째 선택 항목을 명확하게 구분할 수 있습니다. 그래픽 창에서 측정 선택 세트 1과 측정 선택 세트 2가 다른 색상으로 표시되므로 측정 도구 패널에서 각 선택 항목의 정보를 식별할 수 있습니다.
주: 색상 체계 리스트에서 색상 체계를 선택하여 응용프로그램 옵션 색상 탭을 통해 강조 표시된 선택 항목의 색상을 변경할 수 있습니다.

최소 거리, 중심 대 중심 거리 및 최대 거리

이제 다음 유형의 형상을 하나 이상 선택하는 동시에 최소 거리 및 중심 대 중심 거리가 표시됩니다.

그리고 꼭지점, 선, 호 및 원 형상 유형 중 2개를 같은 평면에서 선택하면 최대 거리도 표시됩니다.

거리 증분 값에 대해 최소 거리, 중심 대 중심 및 최대 거리 간을 쉽게 전환할 수 있습니다.

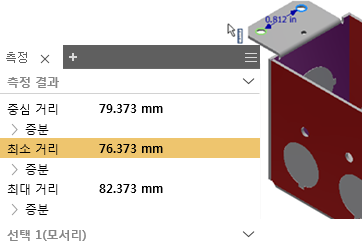

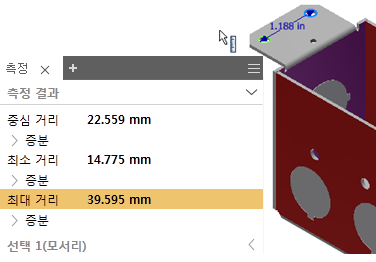

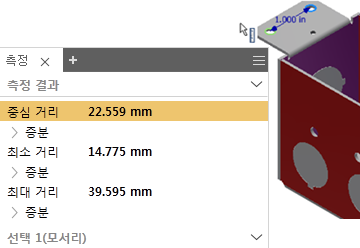

중심 거리	최소 거리	최대 거리
