Inventor 2018.1의 새로운 기능

상호 운용성

AnyCAD for Solid Edge

이제 AnyCAD 참조를 변환하거나 작성하는 옵션을 사용하여 Solid Edge 파일을 가져올 수 있습니다. Solid Edge 파일을 AnyCAD 참조 모형으로 가져오면 선택한 파일에 대한 링크가 유지되므로 모형이 변경되는 경우 모니터링 및 업데이트가 가능합니다.

또한 작업 스케쥴러를 사용하여 여러 Solid Edge 파일 가져오기를 자동화할 수 있습니다.

Inventor® Ideas 제출

AnyCAD에 대한 자세한 내용은 다음 항목을 참조하십시오.

부품

모형 기반 정의

공차 피쳐 주석에 다음 수정자에 대한 지원이 추가되었습니다.
  • 자유 상태
  • 투영된 공차 영역
  • 통계
  • 접하는 평면
  • 동일하지 않게 배치됨

판금 플랫 패턴에 주석 축척 컨트롤이 추가되었습니다.

스케치

기본적으로 형상을 구성 형상으로 투영

응용프로그램 옵션 대화상자의 스케치 탭에 있는 새로운 설정인 구성 형상으로 객체 투영을 사용하여 형상을 구성 형상으로 투영하는 동작을 기본 동작으로 지정할 수 있습니다. 이 옵션을 선택하는 경우 스케치 형상을 생성할 때 구성 명령을 계속해서 전환하지 않아도 됩니다. 이 새 설정을 선택하는 경우 형상을 투영할 때마다 형상이 구성 형상으로 투영됩니다. 기본적으로 이 옵션은 선택취소되어 있습니다.
주: 스케치 탭 형식 패널 구성 명령을 사용하면 투영된 형상의 구성 여부를 여전히 제어할 수 있습니다. 예를 들어 응용프로그램 옵션/스케치 탭의 구성 형상으로 객체 투영 설정을 선택취소하는 경우에는 계속해서 토글을 사용하여 구성 형상 작성을 제어합니다.

Inventor® Ideas 제출

스케치 응용프로그램 옵션에 대한 자세한 내용은 스케치 탭 참조를 참조하십시오.

스케치와 구성 형상 간을 전환하는 방법에 대한 자세한 내용은 스케치로 작업하려면을 참조하십시오.

스케치를 치수기입 또는 구속할 때 형상 자동 투영

이전에는 작업축이나 작업점이 포함된 스케치 형상에 치수 또는 구속조건을 추가할 때 형상 투영 명령을 사용하여 먼저 선택한 작업축이나 작업점을 투영해야 했습니다.

이제는 치수나 구속조건을 추가하는 스케치 외부에서 축 또는 점을 선택하면 치수나 구속조건을 추가할 때 선택한 작업축 또는 작업점이 자동으로 투영됩니다.

Inventor® Ideas 제출

자세한 내용은 형상을 2D 스케치로 투영하려면을 참조하십시오.

조립품

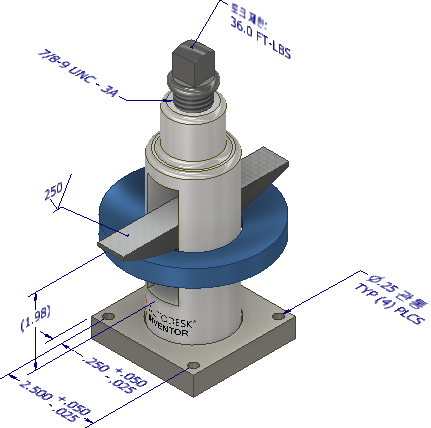

조립품용 3D 주석

조립품 환경의 리본에 새로운 주석 탭이 추가되었습니다. 새 탭에는 조립품에 치수, 메모 및 기타 정보를 추가하는 데 사용할 수 있는 명령이 포함되어 있습니다.

팁: 뷰 표현을 사용하여 서로 다른 모형 뷰를 작성한 다음 뷰에 적용되지 않는 주석의 가시성을 끕니다.

조립품 3D 주석 안내 튜토리얼에서 새로운 기능을 사용해 볼 수 있습니다.

자세한 내용은 3D 주석 정보를 참조하십시오.

작업 스케쥴러 > 조립품 형상단순화

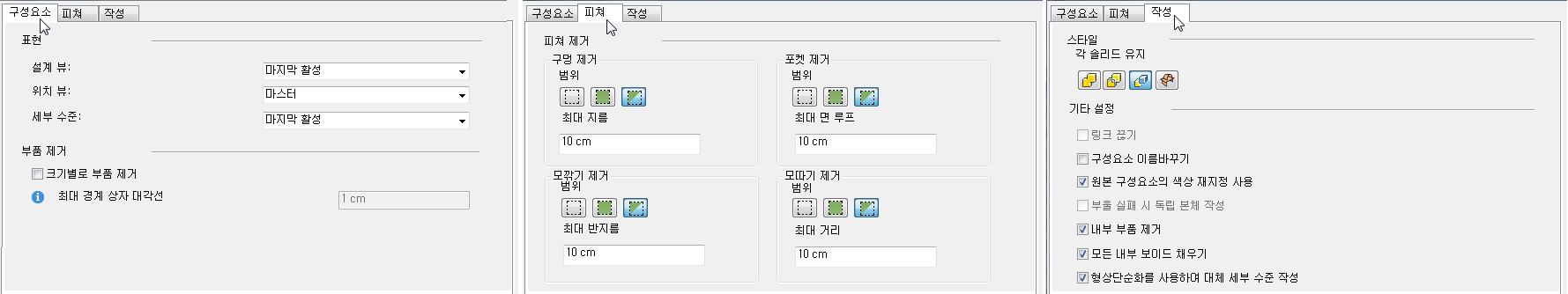

이제 형상단순화 작업에 2018 버전에 도입된 새로운 형상단순화 기능이 포함됩니다. 이제 옵션을 클릭하면 형상단순화 옵션 대화상자에 3개 탭이 표시됩니다.

새로운 워크플로우 하이라이트:

자세한 내용은 작업 스케쥴러를 사용하여 조립품 형상을 단순화하려면을 참조하십시오.

BOM 썸네일 향상 기능

이제는 BOM 대화상자에서 썸네일 이미지가 다른 정보와 함께 내보내집니다.

외부 파일로 썸네일을 내보내려면 썸네일 열을 BOM 대화상자의 열로 포함해야 합니다.

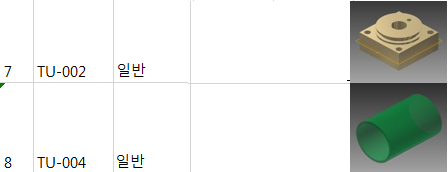

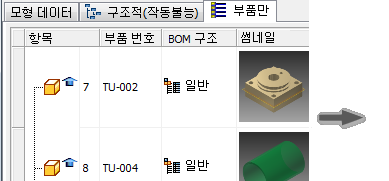

예:

Inventor Excel

Inventor® Ideas 제출

BOM 내보내기에 대한 자세한 내용은 BOM을 외부 파일로 내보내려면을 참조하십시오.

관계부품 및 용접 비드 추가 향상 기능

이제 조립품 피쳐를 작성한 후 용접 비드를 추가할 때 맨 위 조립품 내 조립품 피쳐의 관계부품으로 추가할 용접 비드를 부분조립품에서 선택할 수 있습니다.

1. 용접 비드가 없는 용접물 부분조립품이 포함된 조립품을 엽니다. 2. 최상위 단계 조립품에서 피쳐를 작성합니다. 3. 부분조립품을 활성화하고 용접 비드를 작성합니다. 4. 최상위 단계 조립품에서 작성한 피쳐를 마우스 오른쪽 버튼으로 클릭하고 관계부품 추가를 선택합니다. 5. 부분조립품에서 용접 노드를 확장하고 검색기에서 비드 폴더를 선택하거나 그래픽 창에서 용접 비드를 선택하여 최상위 단계 조립품에 관계부품으로 추가합니다(새로운 기능).
자세한 내용은 다음을 참고하십시오.
기타 조립품 향상 기능
  • 이제는 조립품에서 특정 축의 구성요소를 다른 축의 스케치 형상으로 구속할 때 구성요소의 구속조건을 충족하는 데 필요한 선택점에 가장 가까운 축의 점에 구성요소가 배치됩니다. 이전에는 구성요소가 그래픽 창 외부에 배치되는 경우가 있었습니다.

    • 조립품 구속조건에 대한 자세한 내용은 조립품 구속조건을 참조하십시오.

    스케치 구속조건에 대한 자세한 내용은 스케치 구속조건 정보를 참조하십시오.

도면

이제 뷰 편집 내용이 처리되는 방식이 변경되어 도면 뷰 업데이트가 더 빠르게 진행됩니다. 3D 모형 편집 내용에 따라 도면 뷰에서는 변경된 뷰 부분만 업데이트됩니다.

일반 사항

iLogic 생산성 개선 사항

효율적인 새 이벤트 트리거 워크플로우

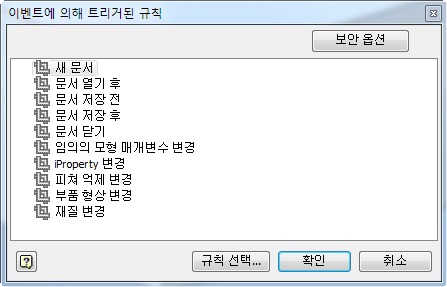

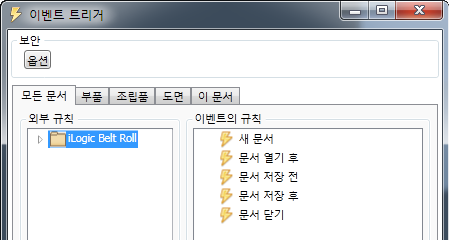

이벤트에 의해 트리거된 규칙 대화상자가 새로운 이벤트 트리거 대화상자로 바뀌었습니다.
  • iLogic 구성 대화상자의 외부 규칙 디렉토리 아래에 정의되어 있던 규칙은 새로운 이벤트 트리거 대화상자의 외부 규칙 아래에 표시됩니다.
  • 여러 파일 형식에 외부 이벤트 트리거를 빠르게 지정할 수 있습니다. 탭을 선택한 다음 외부 규칙 아래의 규칙을 이벤트로 끌어 놓을 수 있습니다.
  • 부품, 조립품, 도면 탭을 사용하여 문서 유형 관련 규칙을 관리할 수 있습니다.
  • 새롭게 제공되는 RulesOnEvents.xml 파일을 사용하여 외부 규칙을 관리할 수 있습니다.
    • RulesOnEvents.xml에는 모든 문서, 부품, 조립품 및 도면에 대한 외부 트리거가 저장됩니다.
      주: 이 문서 탭에 있는 현재 문서에 대한 트리거는 계속 현재 문서에 저장됩니다.
    • RulesOnEvents.xml 파일은 iLogic 구성 대화상자에서 지정한 첫 번째 외부 규칙 디렉토리에 있습니다.
    • 네트워크 드라이브에서 해당 파일을 공유할 수 있습니다.
    • 주: 외부 디렉토리를 정의하지 않은 경우 을 클릭하여 iLogic 구성 대화상자에 액세스합니다. 이 버튼은 외부 디렉토리가 정의되지 않은 경우에만 이벤트 트리거 대화상자에 표시됩니다.
기존 R2018.1

이벤트 트리거에 대한 자세한 내용은 iLogic에서 이벤트 트리거로 작업하려면을 참조하십시오.

Exchange App Manager 이름이 Autodesk App Manager로 바뀜

리본의 도구 탭 옵션 패널 Autodesk App Manager를 통해 Autodesk App Manager에 액세스할 수 있습니다.

주: Autodesk App Store 웹 사이트에 액세스하려면 Inventor 오른쪽 구석에 있는 Autodesk App Store 아이콘을 클릭합니다.

Autodesk App Manager 및 Autodesk App Store에 대한 자세한 내용은 Autodesk App Manager 정보를 참조하십시오.

기타 일반 개선 사항
