형상단순화 도구가 보다 자세하게 제어할 수 있도록 향상되었으며, 개선된 사용자 인터페이스 및 워크플로우가 제공됩니다. 아래에는 몇 가지 주요 개선 사항이 나와 있습니다.
액세스: 단순화 패널의 조립품 탭에서 형상단순화에 즉시 액세스할 수 있습니다.

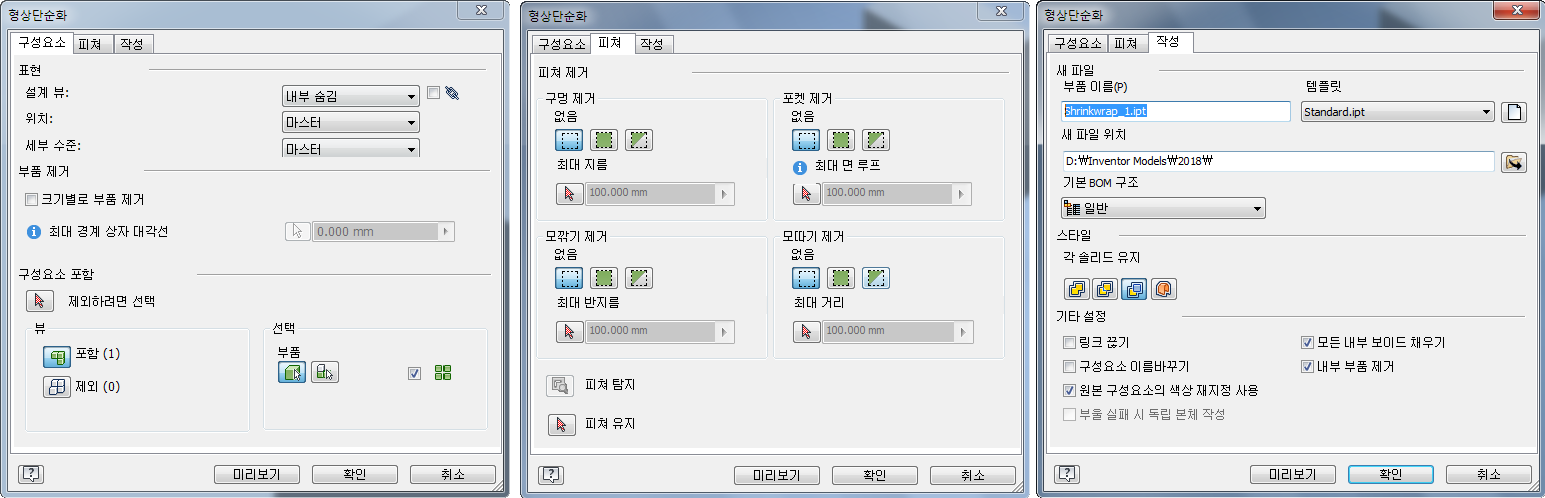

기존 동작에 익숙한 사용자의 경우 형상단순화를 처음 사용할 때 대화상자가 통합되었음을 확인할 수 있습니다. 이제는 3대 탭이 포함된 단일 대화상자가 제공됩니다.
- 구성요소 탭 - 표현 등의 문서 수준 정보와 구성요소 제거 시 선택할 수 있는 옵션이 포함되어 있습니다.
- 피쳐 탭 - 형상단순화 부품에서 제거할 피쳐를 쉽게 정의하기 위해 선택할 수 있는 옵션이 포함되어 있습니다. 특정 피쳐 유형을 유지하거나 제거하거나 값 범위를 기준으로 제거할 수 있습니다. 또한 피쳐를 탐지하고 유지하는 데 사용할 수 있는 도구도 있습니다.
- 작성 탭 - 파일 관련 정보, 형상단순화 스타일 및 기타 설정이 포함되어 있습니다.
워크플로우 주요 개선 사항:
- 비가시적인 구성요소 및/또는 지정한 크기 범위 내에 있는 구성요소를 제거하고 필요한 경우 유지할 구성요소를 대화식으로 선택할 수 있습니다.
- 모든 부품 피쳐(구멍/포켓/모깎기/모따기)를 제거하거나 지정한 크기 범위 내에 있는 부품 피쳐를 제거하고 필요한 경우 유지할 부품 피쳐를 대화식으로 선택할 수 있습니다.
- 유지하거나 버릴 구성요소 세트(포함된 구성요소 및 제외된 구성요소)를 확인하고 세트 간에 구성요소를 빠르게 이동할 수 있습니다.
- 결과 단순화된 구성요소를 작성하는 데 사용했던 것과 같은 워크플로우를 사용하여 편집합니다.
- 비Inventor 모형을 비롯한 원본 조립품이 변경되면 결과 구성요소를 업데이트합니다.
형상단순화에 대한 자세한 내용은 조립품 형상단순화 및 해당 하위 항목을 참고하십시오.
형상단순화 대체는 이 새로운 워크플로우도 사용합니다.
관련 변경 사항
조립품 문서에서 단순화 탭이 제거되었으며 명령이 단순화 패널로 이동되었습니다. 단순화(Simplification) 패널의 이전 명칭은 단순화(Simplify) 패널이었습니다.
형상단순화 변경 사항이 형상단순화 프로세스를 사용하는 LOD 새 대체에도 적용됩니다.
Inventor에서 Revit RFA로의 워크플로우
Inventor에서 Revit RFA로의 워크플로우는 새 형상단순화 워크플로우를 통합합니다.
자세한 내용은 Inventor에서 Revit 패밀리 파일로의 워크플로우를 참고하십시오.
