Inventor 2017.3은 투영된 스케치 참조, 지능형 간섭 필터링, 3D PDF 게시, 추가 BIM OmniClass 제품 코드와 관련된 수정 사항 및 20개가 넘는 제품 향상 기능과 Inventor Ideas 고객 피드백을 통해 직접 반영된 향상된 기능을 제공합니다. 이 업데이트는 고객이 안내 튜토리얼을 통해 학습 컨텐츠를 작성, 관리 및 게시할 수 있도록 하는 발전된 통합 학습 환경을 제공합니다.
일반
향상된 측정 기능
- 그래픽 창을 클릭하여 측정을 쉽게 다시 시작할 수 있습니다.

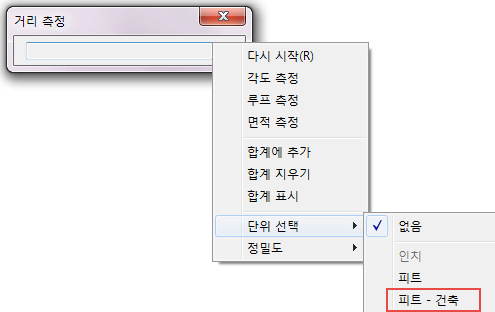

- 이제 거리, 루프 및 면적 측정에 대해 이중 단위, 피트 - 건축을 사용할 수 있습니다.
주: 1/128보다 작은 분수는 지원되지 않습니다.
측정에 대한 자세한 내용은 모형에서 거리, 각도, 루프 또는 면적을 측정하려면을 참고하십시오.
향상된 추가 워크플로우 기능
이제 회전, 스윕, 코일, 모따기 및 모깎기 명령으로 피쳐를 작성할 때 걸침 창을 사용하여 여러 개의 닫힌 프로파일을 선택할 수 있습니다.
3D PDF

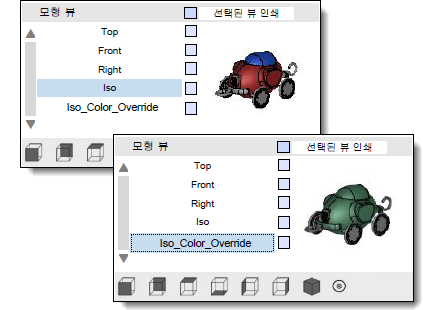

3D PDF 내보내기 속도가 훨씬 더 빨라졌으며 이제 뷰 표현 색상 재지정이 지원됩니다.
스케치
이제 형상 투영 명령 내에서 접선 선택을 사용할 수 있음
- 면 또는 모서리를 마우스 왼쪽 버튼으로 두 번 클릭합니다.
- 면 또는 모서리를 선택하고 마우스 오른쪽 버튼을 클릭한 다음 상황에 맞는 메뉴에서 접선 선택을 선택합니다.
또는
자세한 내용은 명령 참조 선택을 참고하십시오.
이제 스케치를 재정의한 후에도 투영된 스케치 참조가 유지됨
이전에는 부품 또는 조립품 스케치가 작성된 평면을 재정의할 경우 투영된 참조가 손실되었습니다(스케치가 녹색으로 바뀜).
이제 스케치 평면을 재정의할 경우 연관성이 유지됩니다(스케치가 노란색으로 유지됨). 이는 다음 유형의 스케치 참조에 적용됩니다.
- 투영된 형상
- 투영된 루프
- 절단 모서리
- 교차 부품 참조
재정의 팁
- 스케치 평면을 재정의할 때는 회전 정도가 가장 적은 스케치 축 및 스케치 법선을 사용하여 스케치 원점이 변환됩니다.
원래 스케치 좌표계 재정의된 스케치 좌표계
- 스케치를 평행하지 않은 평면으로 재정의하면 형상 유형을 변경하는 동안 투영된 형상에서 스케치가 잘못된 상태로 표시될 수 있습니다. 이러한 경우에는 잘못된 상태의 형상을 수동으로 삭제한 후에 다시 투영합니다.
스플라인 투영된 형상 호로 재정의된 스플라인 투영된 형상
- 피쳐의 사용된 스케치를 재정의한 후에 하위 공정 피쳐가 실패하는 경우에는 필요에 따라 하위 공정 피쳐를 편집합니다.
자세한 내용은 스케치 형상 투영 정보를 참고하십시오.
응용프로그램 옵션
스케치 탭에서 새 옵션의 성능이 향상됨
이제 응용프로그램 옵션 대화상자 스케치 탭에서 조립품 스케치의 보기 동작 제어를 위한 설정과 부품 스케치의 보기 동작 제어를 위한 설정이 따로 제공됩니다.
부품 스케치 및 조립품 스케치에 대한 설정이 따로 제공되므로, 예를 들어 구성요소를 편집할 때 스케치 평면 보기를 사용 안 함으로 설정하고 조립품 스케치를 편집할 때 보기를 사용으로 설정할 수 있습니다.
- 부품 스케치를 작성하거나 편집할 때
- 부품에서 구성요소를 작성하거나 편집할 때
- 조립품 내에서 부품의 내부 편집을 수행하는 동안
조립품 환경에서 설정은 조립품 스케치를 작성하거나 편집할 때 보기 동작을 제어합니다.
자세한 내용은 스케치 탭 참조(응용프로그램 옵션)를 참고하십시오.
새 3D 스케치 미니 도구막대 및 2D 스케치 미니 도구막대 옵션
3D 스케치 환경에 미니 도구막대가 추가되었습니다.
3D 스케치 편집: 부품 및 판금 환경에서 3D 스케치를 선택하면 표시됩니다.
또한 다음 옵션이 새 3D 스케치 미니 도구막대 및 기존 2D 스케치 미니 도구막대에 추가되었습니다. 2D 또는 3D 스케치 기반 피쳐를 선택하면 다음 옵션이 표시됩니다.
스케치 공유: 부품 및 판금 환경에서 스케치 및 스케치 기반 피쳐/면을 선택할 때 스케치가 공유되어 있지 않으면 표시됩니다.
스케치 공유해제: 부품 및 판금 환경에서 스케치 및 스케치 기반 피쳐/면을 선택할 때 스케치가 공유되어 있으면 표시됩니다.
표시: 가시성이 꺼져 있을 때 모든 부품 및 조립품 환경에서 표시됩니다.
숨김: 가시성이 켜져 있을 때 모든 부품 및 조립품 환경에서 표시됩니다.
스케치 공유 및 공유해제에 대한 자세한 내용은 스케치를 작성 및 편집하려면을 참고하십시오.
스케치된 피쳐에 대한 자세한 내용은 스케치된 피쳐 정보를 참고하십시오.
스케치 텍스트를 형상으로 변환

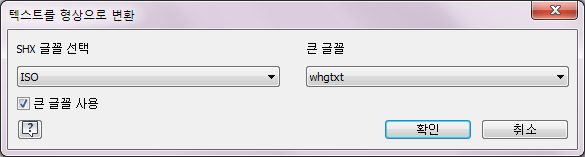

이제 부품, 조립품 및 도면 스케치 텍스트를 스케치 형상(선, 호)으로 변환할 수 있습니다. 변환된 텍스트 형상을 사용하여 텍스트 조각을 작성할 수 있습니다(예: 부품 번호 또는 스톡 정보를 모형에 레이저 에칭).
텍스트가 표준 스케치 형상으로 변환되면 변환된 형상은 더 이상 원래 텍스트와 연관되지 않습니다.
| 1. 스케치 텍스트를 마우스 오른쪽 버튼으로 클릭합니다. | 2. 항목을 선택합니다. | 3. 텍스트가 표준 형상으로 변환됩니다. |
|
|
|
자세한 내용은 스케치 텍스트를 스케치 형상으로 변환하려면을 참고하십시오.
조립품
간섭 분석의 여러 향상된 기능

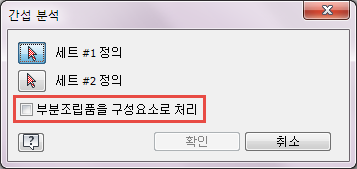

- 간섭 분석 대화상자에 새로 추가된 부분조립품을 구성요소로 처리 옵션을 통해 부분조립품을 단일 구성요소로 처리하고 부분조립품 내의 간섭을 무시할 수 있습니다.
- 이제 간섭이 탐지됨 대화상자에 다음이 포함됩니다.
- 각 간섭에 대한 정보
- 간섭 유형 필터링 옵션. 보려는 간섭만 포함하여 확인해야 하는 정보에 집중할 수 있습니다.
주: 조립품에 AnyCAD 참조가 포함되어 있으면 AnyCAD 참조 구성요소 필터가 표시됩니다..
- 무시 및 무시 해제 옵션. 다음 작업을 수행할 수 있습니다.
- 항목을 마우스 오른쪽 버튼으로 클릭한 후 선택하여 선택된 볼륨을 무시하거나 선택한 값보다 작은 모든 간섭 볼륨을 무시합니다.
- 무시된 필터를 선택 또는 선택취소하여 리스트에서 무시된 간섭을 표시하거나 숨깁니다.
주: 무시된 간섭은 십자선과 함께 표시됩니다.
- 무시된 간섭을 마우스 오른쪽 버튼으로 클릭하고 선택하여 선택된 항목을 무시 해제하거나 모두 무시 해제합니다.
- 불일치 스레드는 4가지 간섭 유형에 대한 툴팁에 해당 간섭 유형을 표시합니다.
- 스레드 구성요소가 잘못 정렬되었습니다.
- 공칭 지름 및 피치를 포함한 스레드 지정이 일치하지 않습니다.
- 왼쪽/오른쪽이 일치하지 않습니다.
- 스레드 길이가 일치하지 않습니다.
주: 툴팁의 첫 번째 숫자 세트는 내부 스레드 값을 나타냅니다. 두 번째 세트는 외부 스레드 값을 나타냅니다. - 간섭 유형은
스레드 간섭 값을 Excel로 복사할 때 주라는 새 열에 포함됩니다.
자세한 내용은 구성요소 사이의 간섭을 분석하려면을 참고하십시오.
조립품 형상단순화 옵션 대화상자의 향상된 기능
원본 구성요소의 색상 재지정 사용 설정을 이제 조립품 형상단순화 옵션 대화상자에서 사용할 수 있습니다. 이 옵션을 사용하여 기준 구성요소의 색상을 대상 부품에 링크할 수 있습니다. 이 옵션을 선택취소하면 대상 부품의 기본 모양으로 모양이 설정됩니다.
응용프로그램 옵션 부품 탭의 원본 구성요소의 색상 재지정 사용 옵션의 레이블 이름이 기본값 만들기/파생/형상단순화로 바뀌었습니다.
자세한 내용은 형상단순화 부품 작성을 참고하십시오.
안내 튜토리얼을 작성자
튜토리얼 작성 및 공유

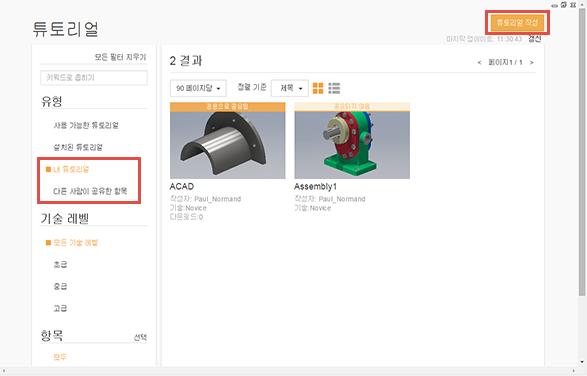

이제 사용자 고유의 튜토리얼을 작성한 후 공개적 또는 비공개적으로 공유할 수 있습니다. 이러한 향상된 기능에 따라 유형에 두 개의 새 범주가 추가되었습니다. 작성한 튜토리얼을 표시하고 관리하려면 내 튜토리얼을 클릭합니다. 다른 사람이 사용자와 비공개로 공유한 튜토리얼을 표시하려면 다른 사람이 공유한 항목을 클릭합니다.

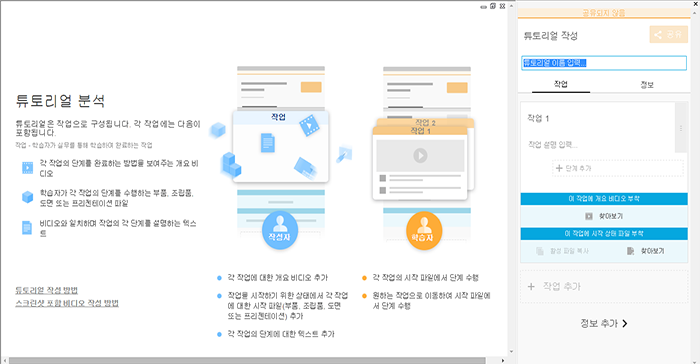

튜토리얼 작성을 클릭하여 제작 프로세스를 시작하면 튜토리얼 분석 시각적 안내서가 표시됩니다. 분석 페이지의 방법 링크를 클릭하면 작성 및 공유 프로세스를 안내하는 2개의 짧은 비디오를 시청할 수 있습니다.
안내 튜토리얼에 대한 자세한 내용은 시작하기 튜토리얼을 참고하십시오.
BIM 컨텐츠
Configurator 360용 BIM 컨텐츠 준비
Configurator 360을 통해 BIM 컨텐츠로 사용할 수 있도록 Inventor 모형을 준비하기 위한 새 워크플로우가 제공됩니다. 요청 시 BIM 컨텐츠용 Inventor 조립품 준비 정보를 참고하십시오.
OmniClass 2006 지원
- 23.10 사이트 제품
- 23.20 범용 시공 액세서리 및 표면 처리 제품
- 23.25 구조 및 공간 분할 제품
- 23.35 피복, 클래딩 및 마감재
OmniClass 2006에서 OmniClass 2012로 전환
Categories.xml 파일에는 OmniClass 2006 분류 및 Revit 범주로의 매핑이 포함되어 있습니다. OmniClass 2012 분류를 사용하려는 경우 다음 지침에 따라 2006에서 2012로 변경할 수 있습니다.
