MBD(모형 기반 정의)는 구석, GD&T 및 기타 제조 정보를 3D 부품에 직접 추가하기 위한 효율적인 새 도구 세트입니다.
팁: 갤러리의 안내 튜토리얼에서 새 명령 사용을 시작하는 데 도움이 되는 정보를 찾으십시오.

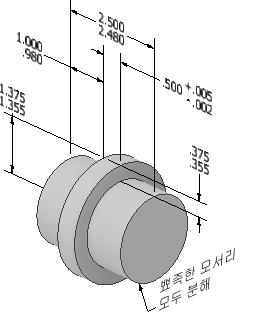

3D 주석
3D 주석 명령에 액세스하려면 부품 파일에서 새 주석 탭을 사용하여 제조 정보를 3D 모형에 직접 추가합니다.

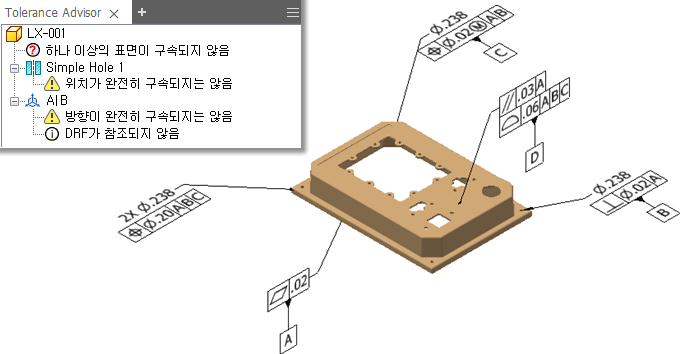

공차 피쳐 명령을 사용하여 GD&T 주석, 형상 공차 및 데이텀 식별자 부품 면 또는 피쳐에 부착합니다. 공차 체계의 상태를 확인하고 다음과 같은 정보를 표시하려면 Tolerance Advisor 검색기를 활성화합니다.
- 문제가 있을 수 있는 데이텀 및 DRF(데이텀 참조 프레임) 리스트
- 완전히 제어되지 않는 피쳐에 대한 정보
- 공차 피쳐의 오류
팁: 항목을 마우스 오른쪽 버튼으로 클릭하고 자세한 정보를 선택하면 해당 메시지와 관련된 도움말 페이지가 열립니다.
일반 주석 및 텍스트 명령을 사용하여 모형을 완전히 문서화합니다.
주: 3D PDF 파일을 작성할 때는 3D 주석 및 뷰 표현이 표시됩니다.
도면의 주석 검색

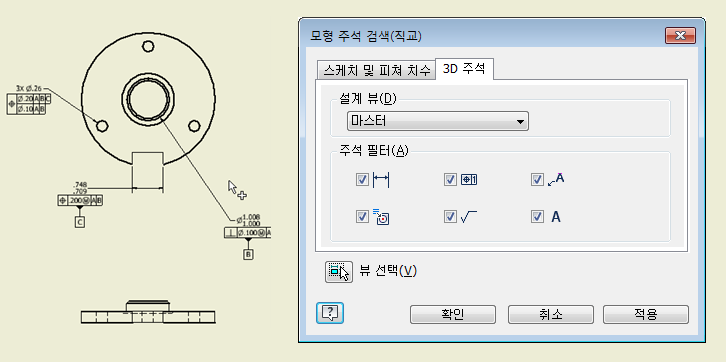

검색 대화상자의 새로운 3D 주석 탭을 사용하면 부품에서 MBD 정보를 복구하여 도면에서 사용할 수 있습니다. 설계 뷰 및 필터 옵션을 사용하여 원하는 정보를 확인합니다.
MBD 내보내기

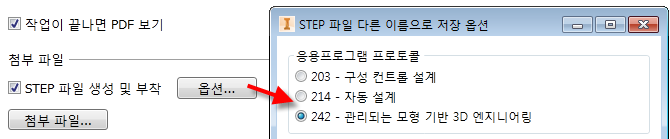

STEP AP 242 지원이 추가되었습니다. 이제 하위 공정 제조 작업에서 사용할 수 있는 완전하게 주석이 추가된 3D 모형을 내보낼 수 있습니다. 3D PDF를 내보낼 때 STEP 파일을 부착할 수도 있습니다.
자세한 내용은 3D 주석 및 모형 기반 정의 정보를 참고하십시오.
