두 축에 구속조건을 지정하는 새 솔루션

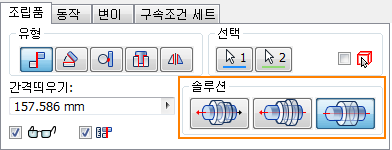

구속조건 배치 대화상자에서는 두 축에 구속조건을 지정하기 위한 3개의 새 솔루션을 제공합니다.
두 축 사이에 메이트 구속조건을 작성할 때 새 옵션인 반대 및 정렬을 사용하여 축 방향을 조정합니다. 이러한 옵션을 사용하면 축을 보다 쉽게 원하는 방향으로 배치할 수 있습니다.
- 반대(기본값): 첫 번째로 선택한 구성요소의 메이트 방향을 반전합니다.
- 정렬: 첫 번째로 선택한 구성요소의 메이트 방향을 유지합니다.
- 미지정: 가장 가까운 축에 미지정 축 구속조건을 작성합니다.

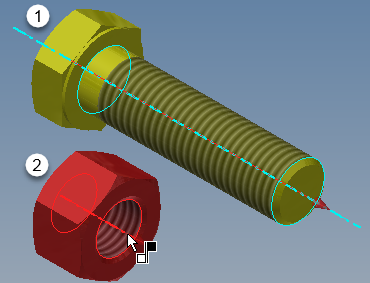

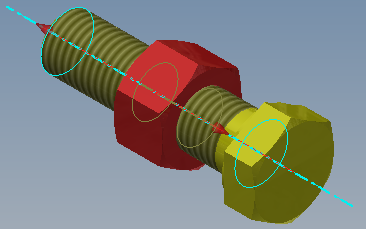

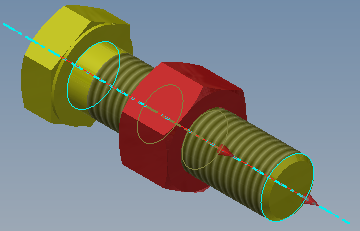

| 아래 예에서는 첫 번째로 선택한 구성요소의 중심 축과 두 번째로 선택한 구성요소의 중심 축을 보여 줍니다. | 반대를 선택하면 첫 번째로 선택한 구성요소의 축 방향이 반대로 뒤집힙니다. | 정렬을 선택하면 첫 번째로 선택한 구성요소의 축 방향이 유지됩니다. |
|
|
|
|
자세한 내용은 조립품에 메이트 또는 플러쉬 구속조건을 배치하려면을 참고하십시오.
삽입 구속조건에서 회전을 잠그는 새 옵션
새로운 옵션인 회전 잠금을 사용하면 삽입 구속조건을 배치할 때 구성요소의 회전 자유도가 잠금 처리됩니다. 이 옵션을 사용하면 부품이 회전하지 않습니다.

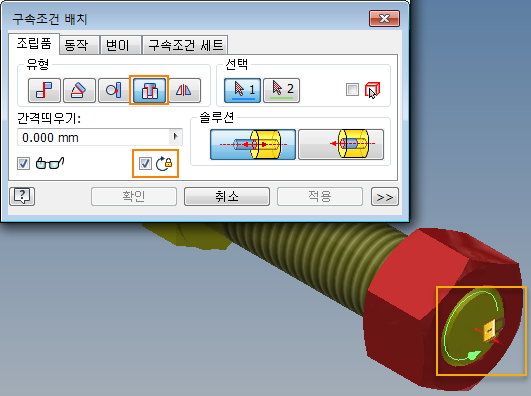

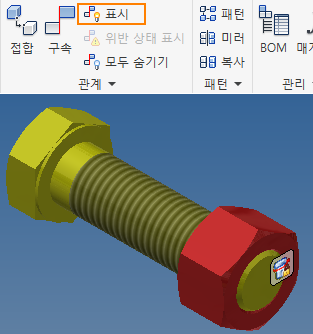

| 회전 잠금을 선택하고 삽입 구속조건을 배치하면 그래픽 창에 잠금 아이콘이 표시됩니다. 기본적으로 구속조건 배치 대화상자를 닫은 후에는 잠금 아이콘이 더 이상 표시되지 않습니다. | 대화상자를 닫은 후 그래픽 창에서 잠금 아이콘을 표시하려면 조립  관계 패널
표시를 클릭합니다. 일단 이 아이콘이 표시되면 마우스 오른쪽 버튼으로 클릭하고, 표시하지 않도록 하는 옵션 및 기타 편집 작업에 액세스할 수 있습니다.
|
|
|
회전 잠금이 적용되면 검색기에 잠금 아이콘이 있는 삽입 구속조건이 표시됩니다.
주: 회전 잠금은 iMate 정의를 작성할 때는 사용할 수 없습니다. 회전 잠금은 삽입 구속조건을 작성할 때나 iMate 결과를 편집할 때만 사용할 수 있습니다.
자세한 내용은 조립품에 삽입 구속조건을 배치하려면을 참고하십시오.
개선된 각도 구속조건
이전에는 관련 구성요소 위치가 바뀔 경우 지정 및 미지정 각도 구속조건이 대칭 이동되었습니다. 이제, 각도 구속조건 내의 지정 및 미지정 각도 설정이 새 각도 구속조건을 작성하거나 기존 구속조건을 편집할 때 유지됩니다.
각도 구속조건에 대한 자세한 내용은 조립품에 각도 구속조건을 배치하려면을 참고하십시오.
