양방향 구멍을 작성하는 효율적인 방식을 제공하는 새 구멍 설정
이제 두 방향으로 돌출되는 대칭 구멍 유형을 작성할 수 있습니다.
종료 반전 버튼이 방향1 및 방향2 버튼으로 교체되었습니다. 대칭 거리는 드릴 - 단순 구멍 - 전체 관통 구멍 유형에만 사용 가능합니다.
| 기존 Inventor | Inventor 2018 |
|
|
자세한 내용은 구멍을 작성하려면을 참고하십시오.
향상된 접촉 공간 구멍 기능
이제 부품 파일에서 접촉 공간 구멍의 보어 깊이에 대한 값으로 0을 지정할 수 있습니다. 따라서 이제 본체의 종료 면에 접촉 공간 구멍을 배치할 수 있습니다.

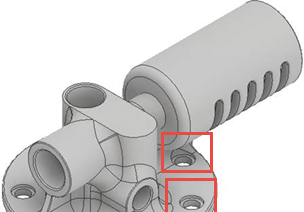

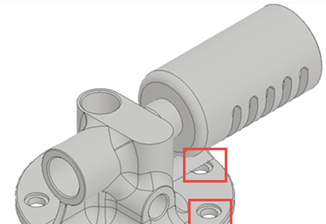

| 기존 Inventor | Inventor 2018 |
|
|
자세한 내용은 구멍을 작성하려면을 참고하십시오.
향상된 구멍 작성 기능
구멍 대화상자의 새로운 옵션인 시작 연장을 사용하면 구멍의 시작 면을 대상 본체와 교차하지 않는 첫 번째 위치로 연장할 수 있습니다.
시작 연장은 구멍 작성으로 인해 생성되는 조각을 제거하는 용도로 사용됩니다. 결과가 적절하지 않은 경우에는 시작 연장을 선택취소하여 결과를 명령취소합니다.
주: 시작 연장은 여러 본체에 구멍을 작성하여 생성되는 조각은 제거하지 않습니다.
시작 연장은 부품 환경에서만 사용할 수 있습니다.
| 기존 Inventor | 시작 연장이 선택된 Inventor 2018 |
|
|
자세한 내용은 구멍을 작성하려면을 참고하십시오.
