튜토리얼 A6: 물리적 특성 및 메쉬 정의

재질 특성을 정의하려면

1. 모델 트리에서 마우스 오른쪽 버튼으로 재료 > 새로 만들기를 클릭합니다.

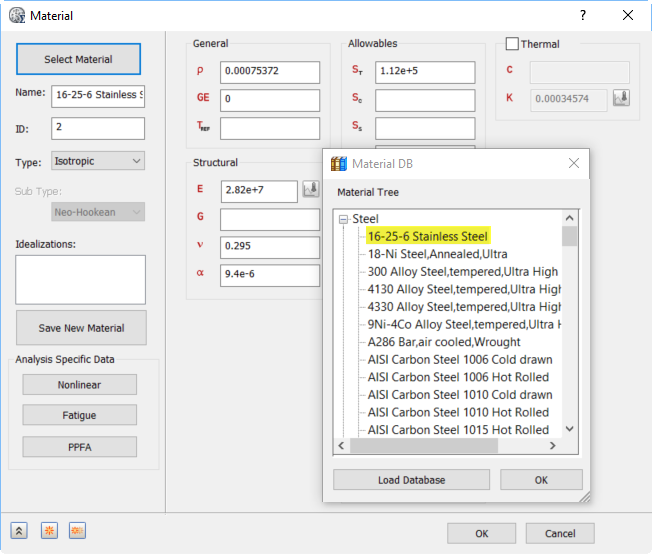

2. 대화상자에서 재료 선택을 클릭합니다. 재질 DB 대화상자에 사용 가능한 일부 재질 라이브러리가 표시됩니다.
3. 데이터베이스 로드를 클릭합니다.
4. C:\Program Files\Autodesk\Inventor Nastran 2020\In-CAD\Materials로 이동하여 ADSK_materials.nasmat 파일을 엽니다. 재료 트리가 사용 가능한 재료로 채워집니다.
5. Steel 범주에서 16-25-6 Stainless Steel을 선택합니다. 재질 대화상자의 구조 영역에서 G 필드가 비어 있는지 확인합니다.

6. 재질 DB 대화상자와 재질 대화상자에서 확인을 클릭하여 재질을 작성합니다.

물리적 특성을 정의하려면

1. 모형 트리의 이상화 아래에서 쉘 > 새로 만들기를 마우스 오른쪽 버튼으로 클릭합니다.

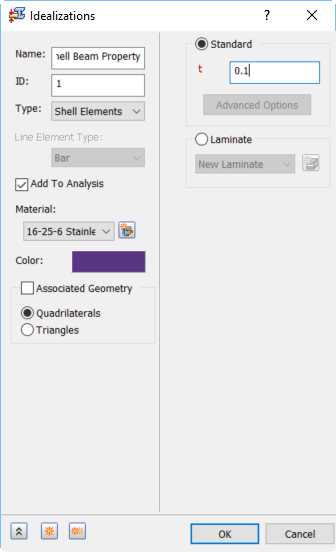

2. 이상화 대화상자에서 다음 설정을 지정합니다.
   • 이름: 쉘 빔 특성
   • 유형: 쉘 요소
   • 재질: 16-25-6 스테인리스 강
   • 사변형
   • 두께(t): 0.1

3. 확인을 클릭하여 특성을 작성합니다.

모델을 메쉬하려면

1. 마우스 오른쪽 버튼으로 메쉬 모델 > 편집을 클릭합니다.

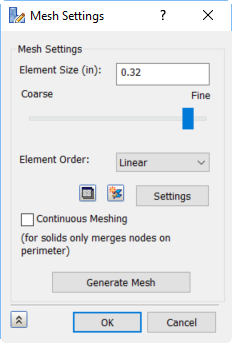

2. 요소 크기를 0.32로, 요소 순서를 선형으로 설정한 다음 확인을 클릭하여 메쉬를 생성합니다.
