재질 특성 정의
2D 직교 이방성 복합 재료를 만듭니다.
- 모델 트리에서 마우스 오른쪽 버튼으로 를 클릭합니다.
- 이름을 Carbon/Epoxy Composite로 변경합니다.
- 유형을 직교 이방성 2D로 설정합니다.

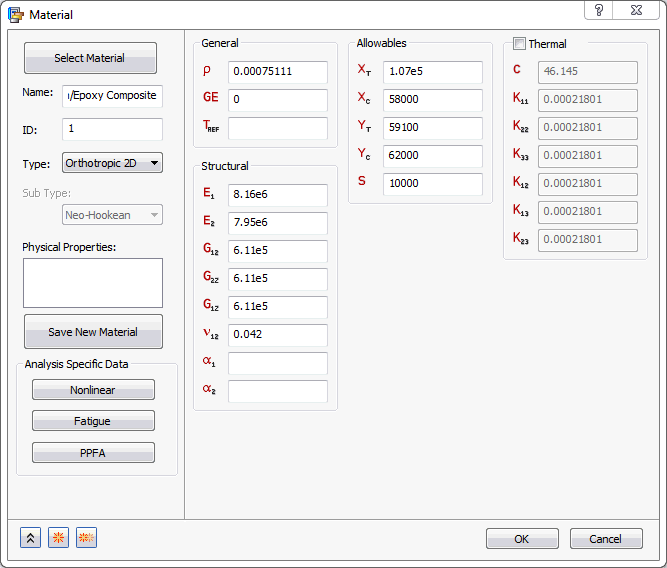

- 아래 이미지에 표시된 대로 일반, 구조 및 허용값 섹션에서 재료 특성의 값을 설정합니다.
- 확인을 클릭하여 재료를 작성합니다.
요소 특성 정의
- 모델 트리의 이상화에서 솔리드 및 쉘 등 표준 범주 아래의 기존 정의를 확인합니다. 아래는 기존 정의의 예인 솔리드 1입니다.
기존 정의가 있는 경우 마우스 오른쪽 버튼으로 를 클릭합니다. 이렇게 하면 원치 않는 재료가 부품 메쉬에 나타나거나 해석에 포함되는 일이 발생하지 않습니다.

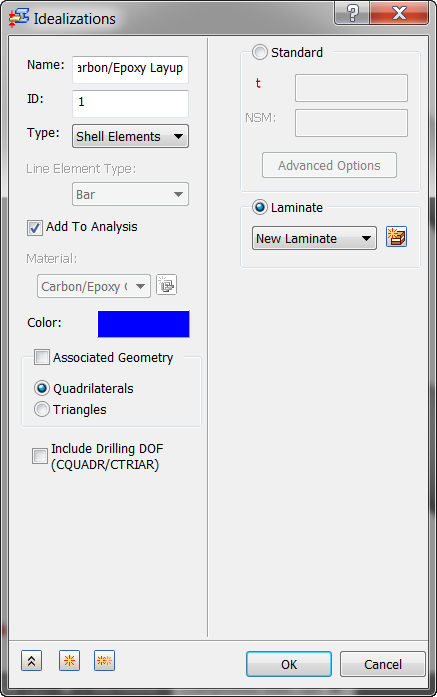

- 모델 트리에서 마우스 오른쪽 버튼으로 를 클릭합니다.
- 이름을 Carbon/Epoxy Layup으로 변경합니다.
- 유형 드롭다운에서 쉘 요소를 선택합니다.
- 재료가 탄소/에폭시 복합재로 설정되어 있는지 확인합니다.
- 라미네이트 옵션을 선택합니다.
- 새 라미네이트 버튼
을 클릭합니다.

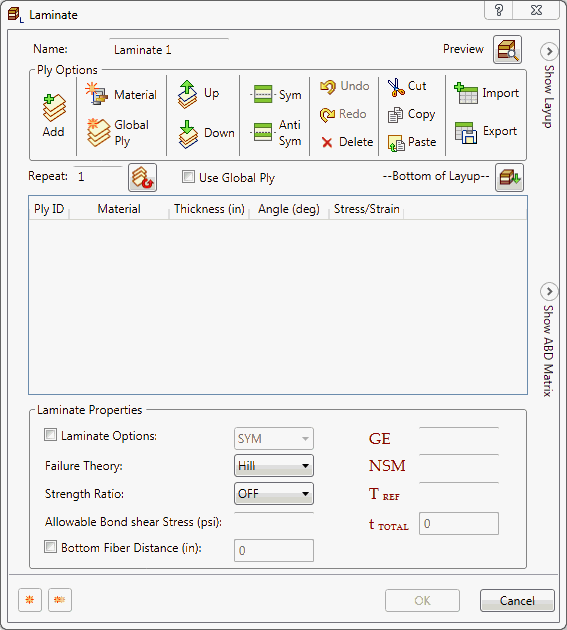

- 라미네이트 대화상자에서, 해석이 완료되면 파손 색인 정보를 볼 수 있도록 파손 이론 드롭다운 메뉴에서 Hill을 선택합니다.
- 추가를 클릭하여 새 플라이를 작성합니다.

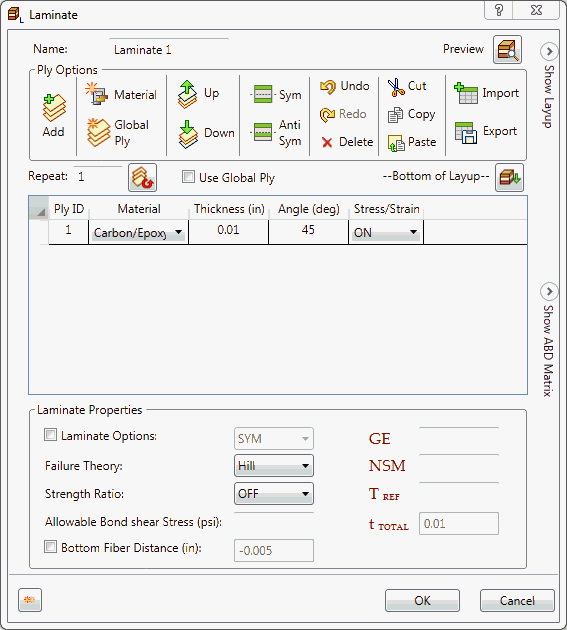

- 재료 아래의 첫 번째 셀을 클릭하여 재료에서 탄소/에폭시 복합재를 선택합니다. 두께를 0.01로 설정합니다. 기본 두께를 두 번 클릭하여 셀을 편집합니다. 각도를 45로 설정합니다. 응력/변형 출력을 설정으로 유지합니다.

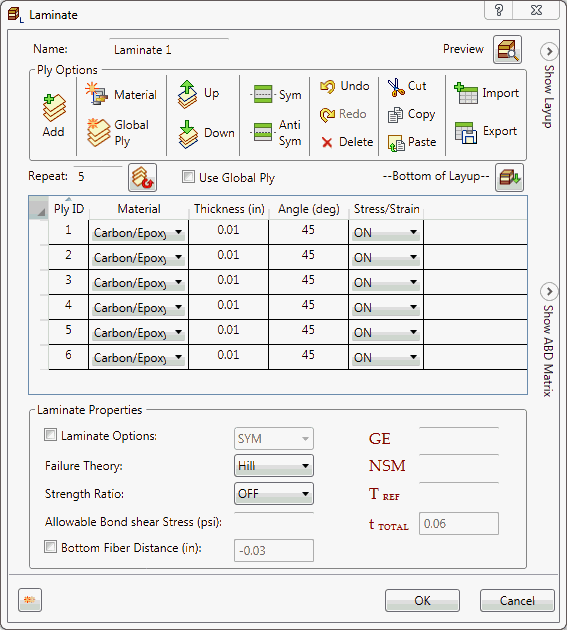

- 5개의 추가 플라이를 작성합니다. 플라이 1 행을 선택합니다. 테이블 바로 위에 있는 반복 버튼 옆의 상자에 5를 입력하고 반복
을 클릭합니다.

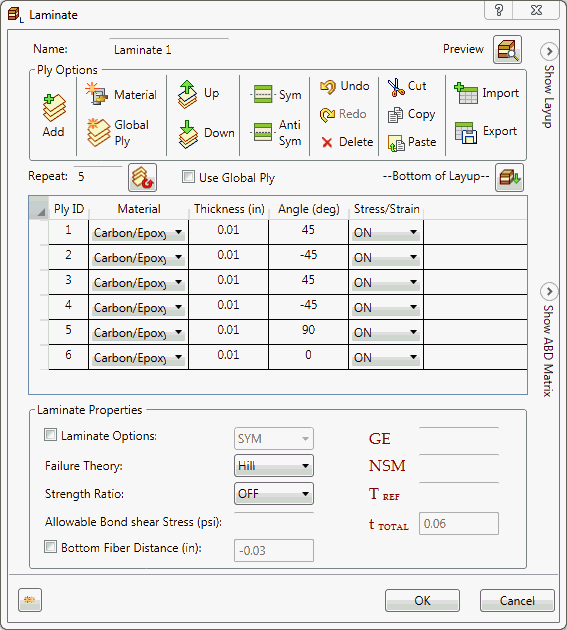

- 각도가 플라이 1에서 플라이 6까지 45, -45, 45, -45, 90, 0이 되도록 변경합니다.

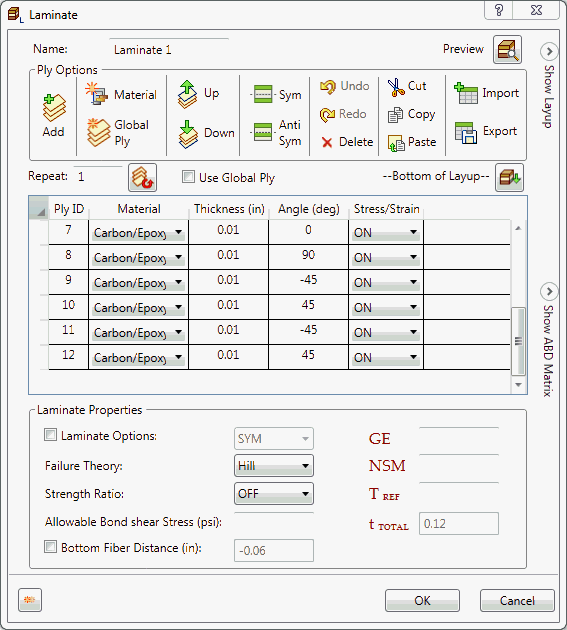

- 플라이를 모두 선택하고 대칭 버튼
을 클릭합니다.
- 이제 플라이 라미네이트가 12개입니다. 확인을 클릭하여 라미네이트 정의를 완료합니다.

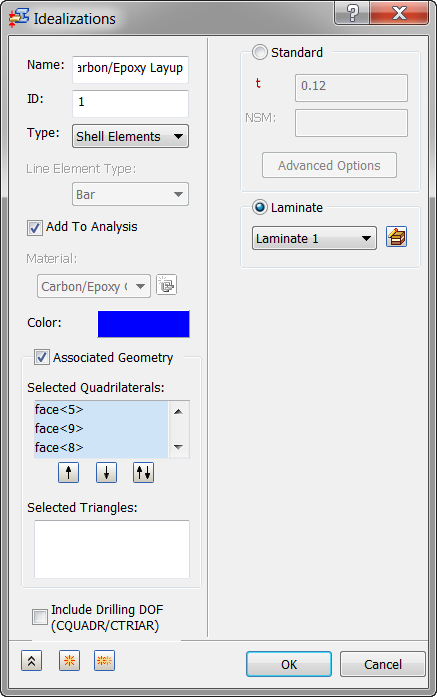

- 이상화 대화상자에서 관련 형상을 선택하고 사변형으로 부품 외부 표면을 선택합니다.
- 확인을 클릭하여 복합재 물리적 특성을 작성합니다.
메쉬 정의

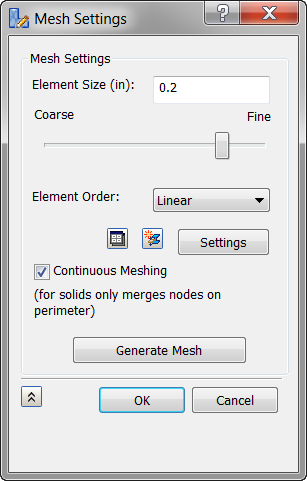

- 메쉬 모델을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
- 요소 크기에 0.2를 입력합니다.
- 요소 순서를 선형으로 선택합니다.

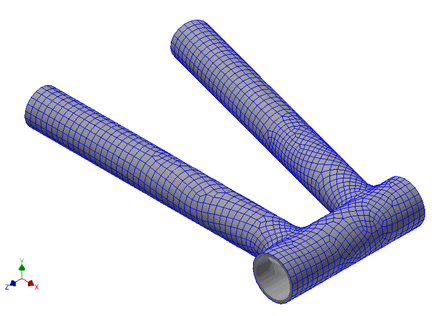

- 확인을 클릭하여 형상을 메쉬합니다.
