튜토리얼 A4: 해석 실행 및 결과 사후 처리

  1. 모델을 저장합니다.
  2. 해석 1을 마우스 오른쪽 버튼으로 클릭하고 Nastran에서 분석을 선택합니다.
  3. 해석이 완료되면 Autodesk Nastran 출력 창을 닫아 일부 인터페이스 공간을 되찾습니다.

결과 사후 처리

이제 다양한 복합재 결과를 확인할 수 있습니다.

  1. 결과 아래의 폰 미세스를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

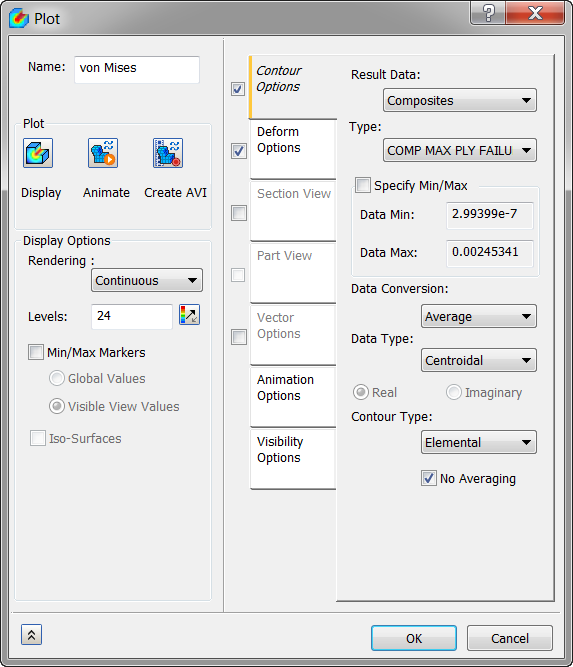

  2. 윤곽선 옵션 탭에서 결과 데이터로 복합재를 선택하고 유형에서 COMP MAX PLY FAILURE INDEX를 선택합니다. 변형 옵션 및 윤곽선 옵션이 선택되었는지 확인합니다.
  3. 데이터 유형은 면중심점으로, 윤곽선 유형은 요소로 변경하고 평균 없음 확인란을 선택합니다.
  4. 표시 옵션에서 최소/최대 표식기를 선택 취소합니다.
  5. 표시를 클릭합니다.
  6. 확인을 클릭합니다.

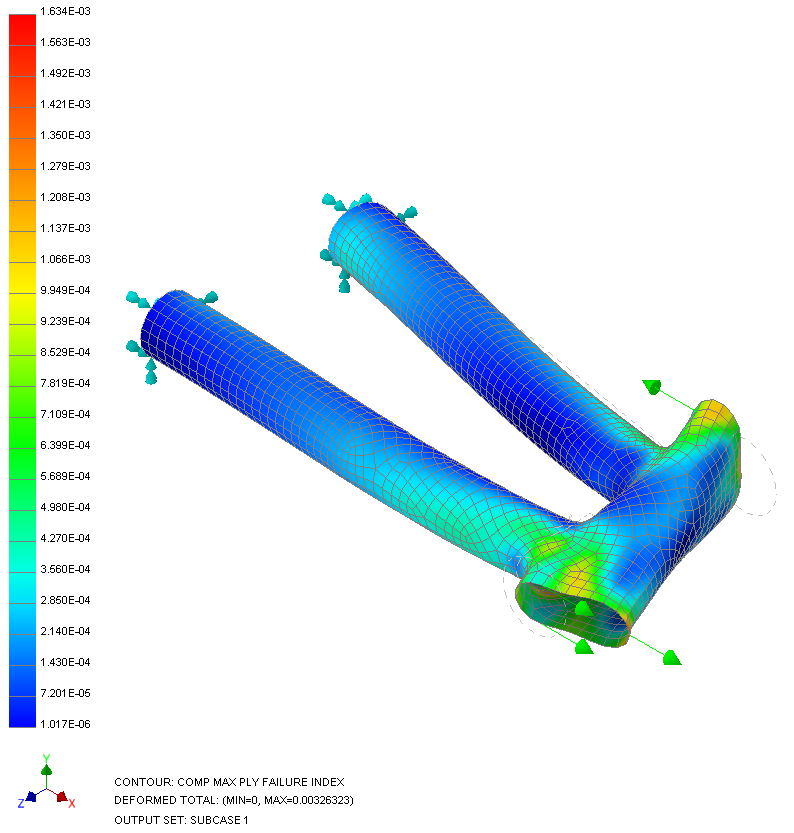

    이 결과 출력 벡터는 각 요소에 대해 Hill 복합재 파손 이론을 사용하여 계산된 최대 발생 파손 색인을 보여 줍니다. 실패 색인이 1.0보다 크면 하나 이상의 플라이가 실패했음을 나타내는 첫 번째 플라이 실패가 예측됩니다. 실패 색인이 1.0보다 작으면 실패가 발생하지 않을 것으로 예측됩니다.

  7. 변위를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

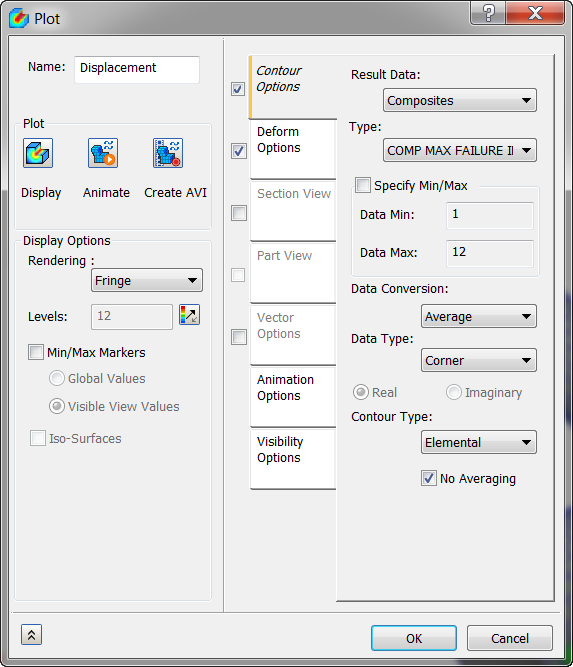

  8. 결과 데이터를 복합재로, 유형을 COMP MAX FAILURE INDEX PLY로 변경합니다.
  9. 표시 옵션 렌더링에서 렌더링을 둘레로 변경하고, 레벨이 12로 설정되어 있는지 확인한 후 최소/최대 표식기를 선택 취소합니다.
  10. 표시를 클릭합니다.
  11. 확인을 클릭합니다.

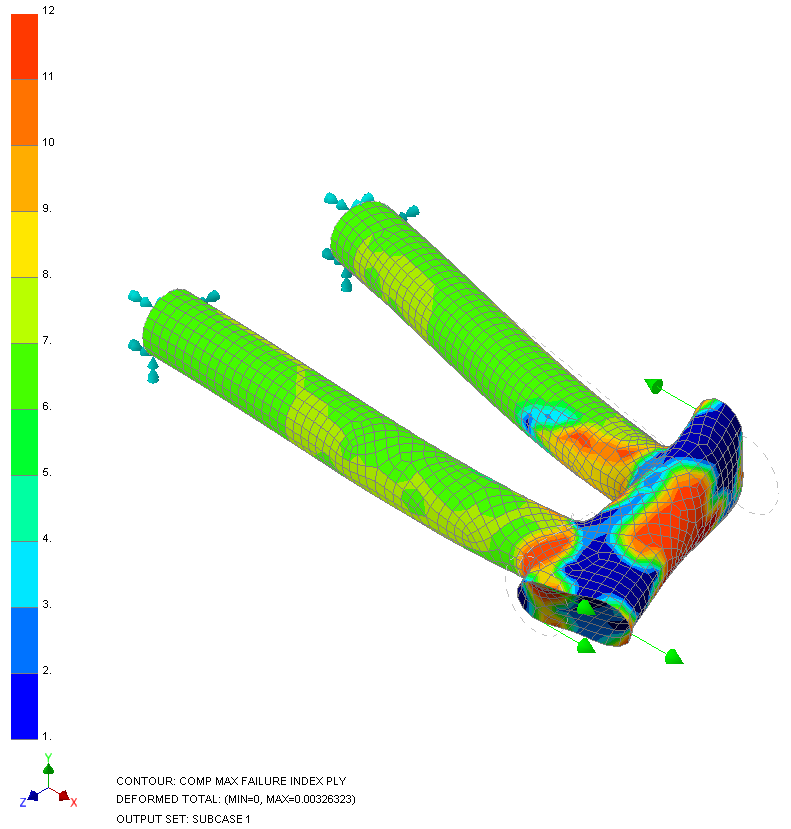

    COMP MAX FAILURE INDEX PLY는 가장 중요하고 실패 색인이 가장 높은 플라이를 나타냅니다.

  12. 변위를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
  13. 유형을 COMP PLY 1 NORMAL-1 STRESS로 변경합니다.
  14. 표시 옵션 렌더링에서 레벨이 24로, 렌더링이 연속으로 설정되어 있는지 확인합니다.
  15. 표시를 클릭합니다.
  16. 확인을 클릭합니다.

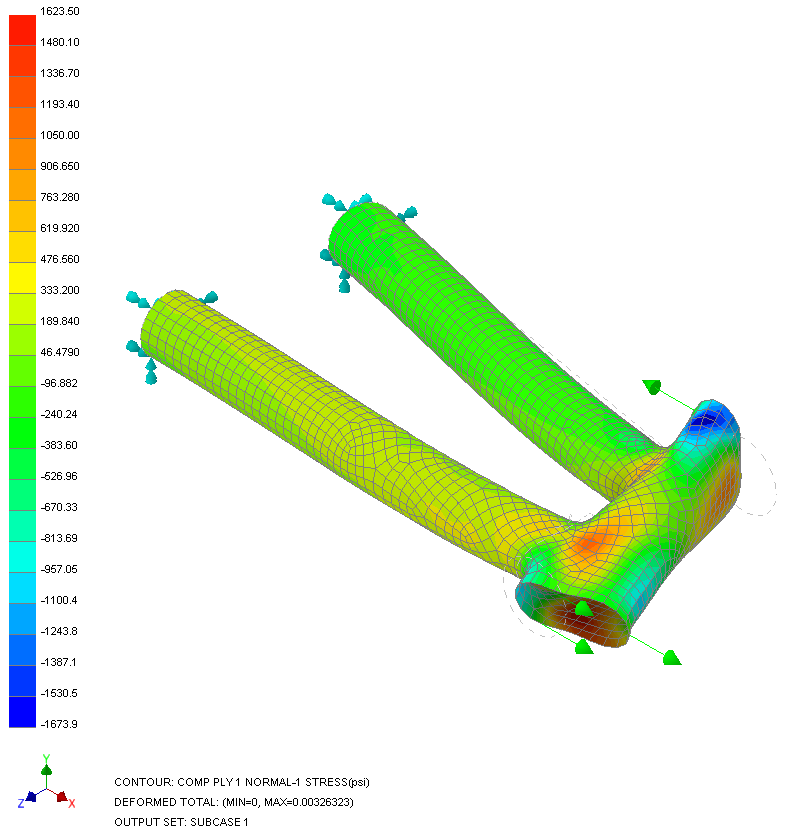

    COMP PLY 1 NORMAL-1 STRESS는 플라이 1의 섬유 방향을 따르는 응력입니다. COMP PLY 1 NORMAL-2 STRESS는 플라이 1의 횡단 섬유 방향의 응력입니다.

이로써 자전거 프레임 섹션에서 복합 재료 사용이 완료되었습니다.

다음은 설명한 주요 항목을 요약합니다.
