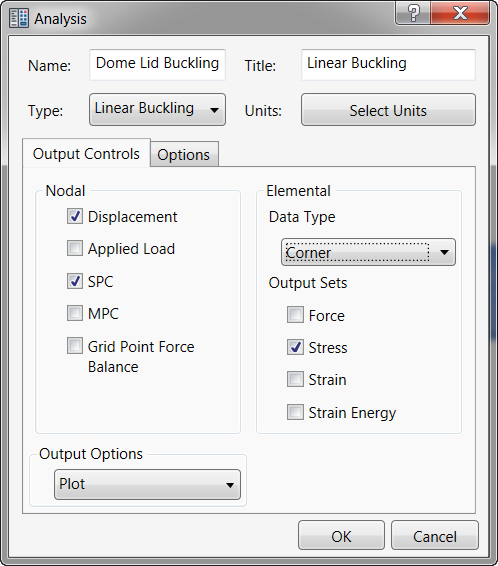

- 트리 보기에서 해석 1을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
- 이름에 대해
Dome Lid Buckling
을 입력하고 제목에 대해
Linear Buckling
을 입력합니다. 유형 드롭다운 메뉴에서 선형 버클링을 선택합니다.
- 옵션 탭을 선택한 후 추출할 모드 수로 3을 입력합니다. 이렇게 하면 Autodesk Nastran에서 첫 3개의 고유 값을 계산하도록 지정됩니다.
- 확인을 클릭하여 트리 보기로 돌아갑니다.
- 여기서 모델을 저장합니다.

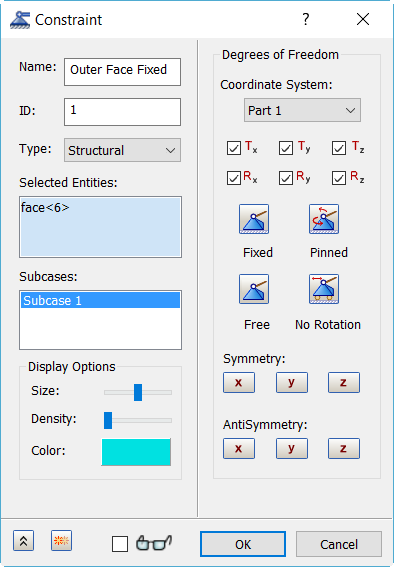

- 트리 보기에서 하위 사례 1 아래에 있는 구속조건을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
- 구속조건의 이름을 Outer Face Fixed로 바꿉니다.

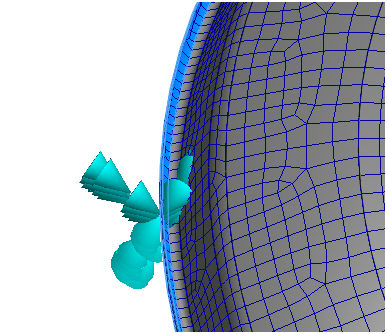

- 외부 가장 위쪽 표면을 명확하게 보고 선택할 수 있도록 Inventor Nastran 내부에서 모델을 배향합니다.
- 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인합니다.
- 기본 설정을 사용하고 확인을 클릭하여 고정 구속조건을 작성합니다.
- 하위 사례 1 아래에서 하중을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
- 이름을 Pressure로 변경합니다.
- 유형 드롭다운을 압력으로 변경합니다. 하중 정의 아래에 있는 크기에 대해 -1을 입력합니다.
- 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인합니다.
- 모델의 위쪽 면을 개별적으로 또는 상자 선택 방법을 사용하여 모두 선택합니다.

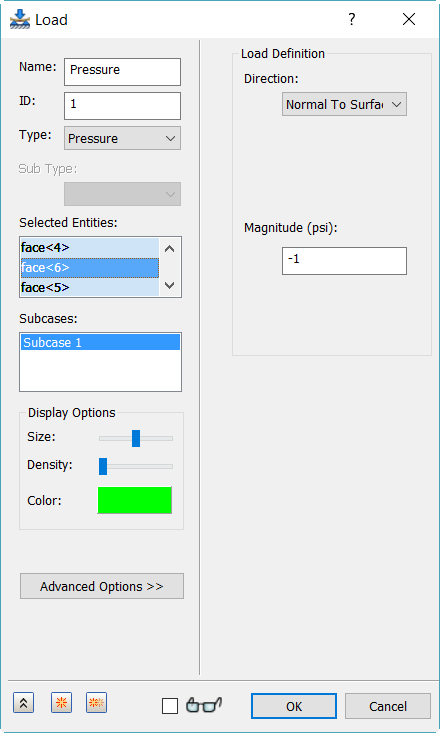

- 하중 대화상자는 아래와 같이 표시되어야 합니다.

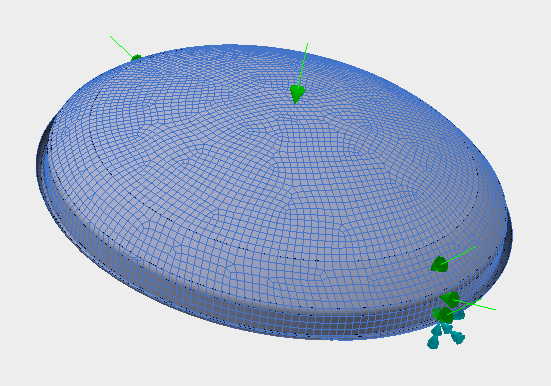

- 확인을 클릭합니다. 모델은 아래와 같이 표시되어야 합니다.
- 부품 트리에서 하위 사례 1을 마우스 오른쪽 버튼으로 클릭하고 이름 바꾸기를 선택하여 Linear Buckling Case를 입력합니다.

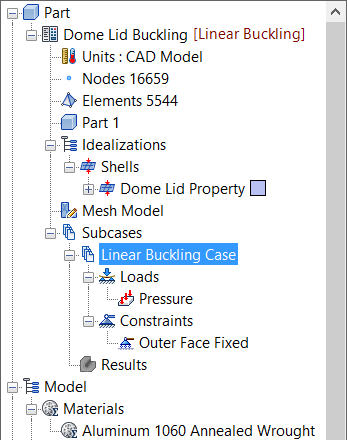

- 완료되면 트리 보기가 아래와 같이 표시되어야 합니다.
- 저장을 클릭하여 작업을 저장합니다.
- 트리 보기의 빈 공간을 마우스 오른쪽 버튼으로 클릭하고 Nastran에서 분석을 선택합니다.
- Autodesk Nastran은 Inventor Nastran 내에 있는 Autodesk Nastran 출력 창에서 모델을 해석하고 진행률을 표시합니다.
- "Nastran 솔루션이 완료되었습니다."라는 대화상자가 표시되면 확인을 클릭하여 결과를 Inventor Nastran에 로드합니다.
