튜토리얼: A1: 구속조건, 하중 및 표면 접촉 적용

구속조건 적용

1. 트리 보기에서 하위 사례 1 아래에 있는 구속조건을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

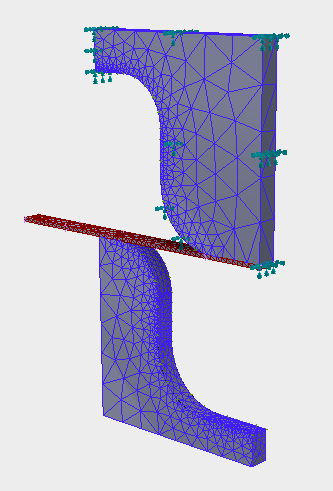

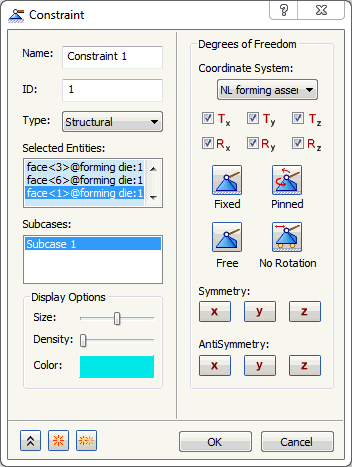

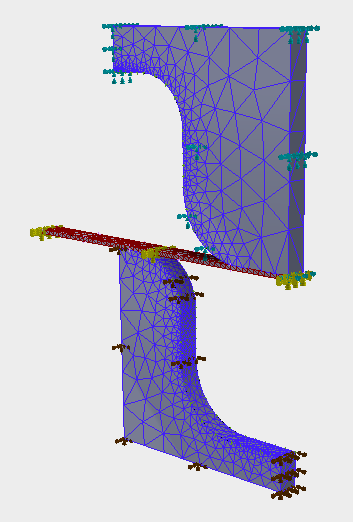

2. 접촉 면을 제외한 다이의 모든 측면을 선택하고 아래 이미지에 표시된 대로 슬래브 끝 면도 선택합니다. 고정 버튼을 클릭합니다.





3. 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인합니다.
4. 새로 만들기 버튼을 클릭합니다.
5. 색상을 갈색으로 변경합니다.

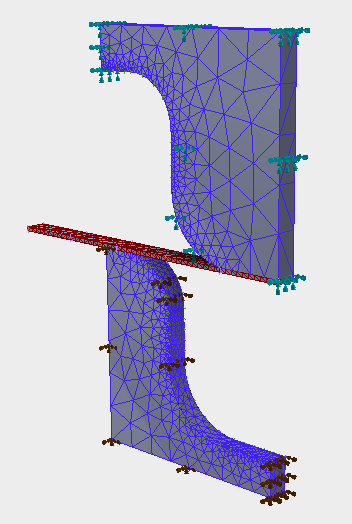

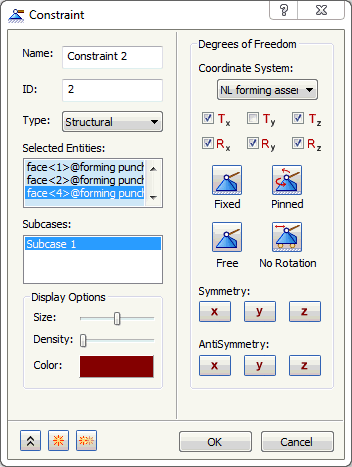

6. 접촉 면을 제외하고 펀치 모델의 모든 측면을 선택합니다. 아래 이미지에 표시된 대로 고정 버튼을 클릭하고 Ty를 선택 취소합니다.





7. 새로 만들기 버튼을 클릭합니다.
8. 색상을 노란색으로 변경합니다.

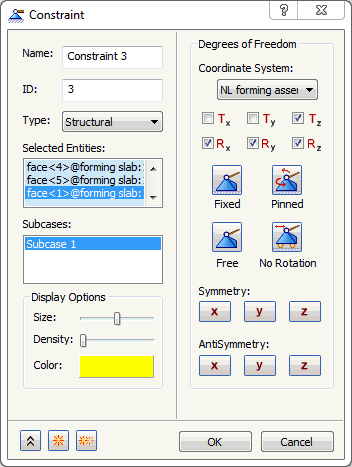

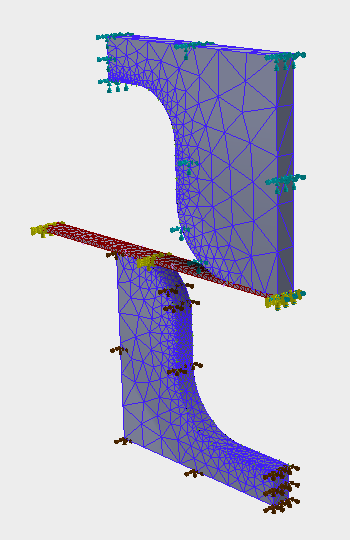

9. 고정 끝을 제외하고 슬래브 모델의 모든 면을 선택합니다. 아래 이미지에 표시된 대로 Tx 및 Ty를 선택 취소합니다.





10. 새로 만들기 버튼을 클릭합니다.
11. 색상을 빨간색으로 변경합니다.

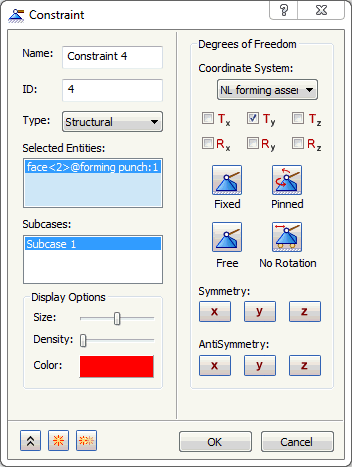

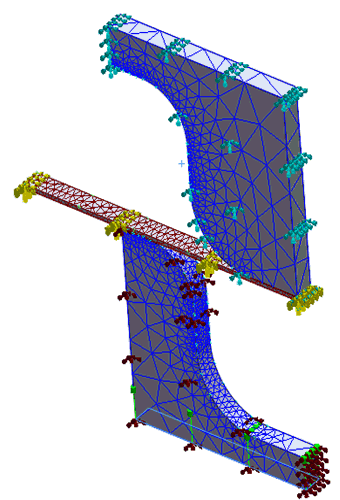

12. 펀치 모델의 맨 아래 면을 선택합니다. 아래 이미지에 표시된 대로 자유 버튼을 클릭하고 Ty를 선택합니다.



13. 확인을 클릭하여 강제 변위 하중에 대해 Y 방향으로 구속조건을 작성합니다.

하중 적용

1. 하위 사례 1 아래에서 하중을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

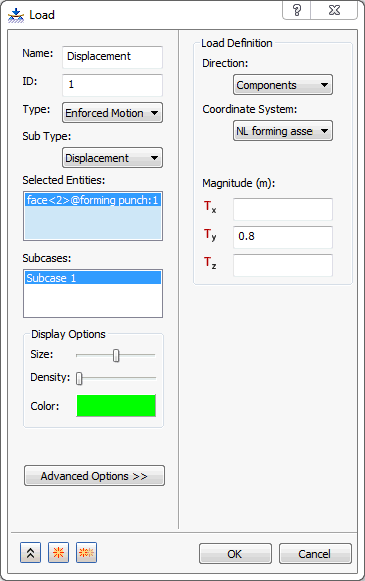

2. 이름을 Displacement로 변경합니다.
3. 강제 동작을 하중 유형으로 선택하고 변위를 하위 유형으로 선택합니다.
4. Ty에 0.8을 입력하고 Y 방향의 구속조건이 고정된 펀치 모델의 맨 아래 면을 선택합니다.





5. 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인합니다.
6. 확인을 클릭하여 변위 하중을 작성합니다.

표면 접촉 작성

1. 모델 트리에서 표면 접촉을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
2. 이름을 Top Contacts로 변경합니다.
3. 마스터 도면요소 상자 안을 클릭한 후 시트 슬래브의 상단 표면을 마스터 도면요소 표면으로 선택합니다.

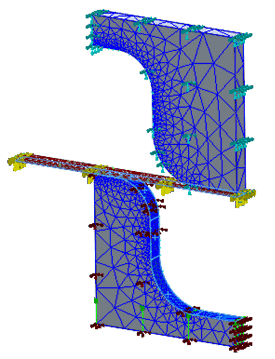

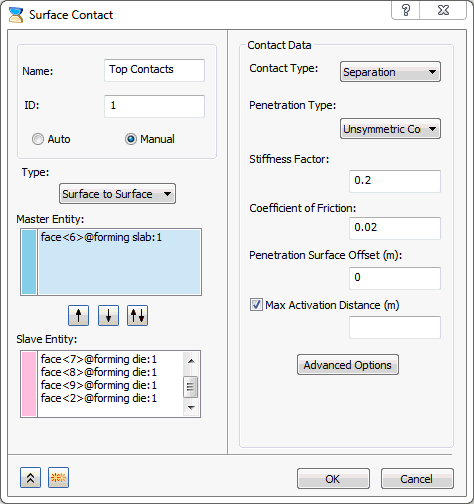

4. 슬레이브 도면요소 상자 안을 클릭한 후 아래 이미지에 표시된 대로 다이의 접촉 면을 선택합니다.



5. 해석에 추가가 선택되어 있는지 확인합니다.
6. 강성 계수에 0.2를 입력하고 마찰 계수에 0.02를 입력합니다.

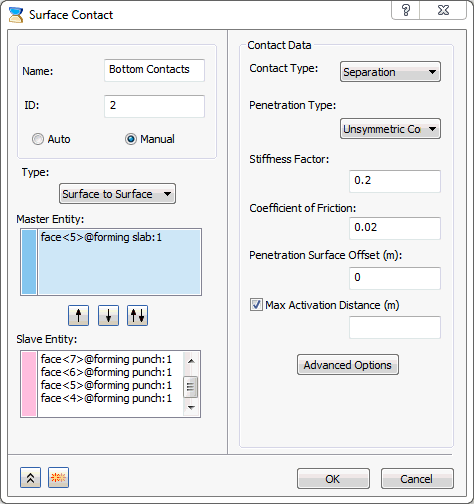

7. 복제 버튼을 클릭하고 이름을 Bottom Contacts로 변경합니다.

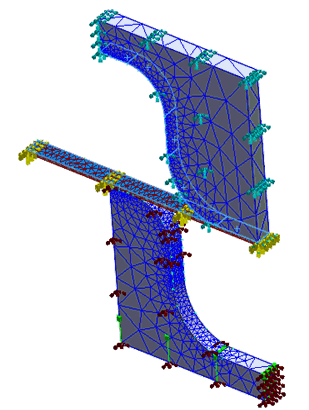

8. 아래 이미지에 표시된 대로 모든 엔티티를 지우고 시트 슬래브의 맨 아래 표면을 마스터 엔티티로, 펀치 모델의 모든 접촉 면을 슬레이브 엔티티로 다시 선택합니다.





9. 확인을 클릭하여 표면 접촉을 작성합니다.
