튜토리얼 A6: 하중 정의

빔은 하나의 모서리에서 단기 충격 하중의 영향을 받습니다. 이상적인 충격 힘은 수치적으로 생성할 수 없지만 불연속 기간에 적용해야 하므로 테이블을 정의하여 펄스 함수를 작성해야 합니다.

1. 부품 트리의 하위 사례 1 아래에서 하중 > 새로 만들기를 마우스 오른쪽 버튼으로 클릭합니다.

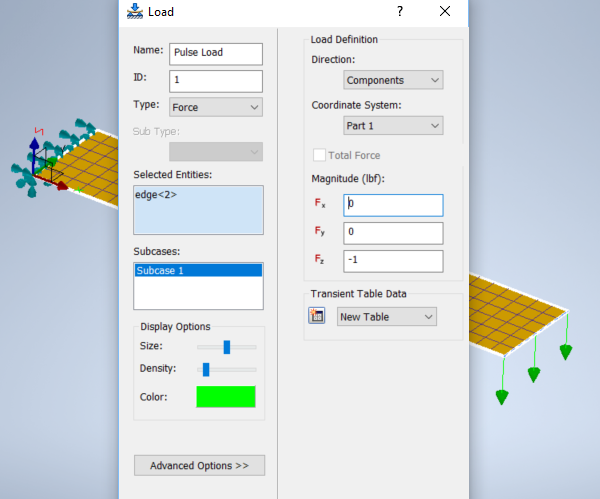

2. 하중 대화상자에서 이름을 펄스 하중로 변경합니다. 구속된 모서리에서 빔의 반대쪽 끝에 있는 짧은 모서리를 선택합니다.

3. 크기 아래의 Fz 필드에 _-1을 입력하고 하위 사례 아래에서 하위 사례 1이 선택되어 있는지 확인합니다.
4. 과도 테이블 데이터 아래에서 버튼을 클릭합니다.

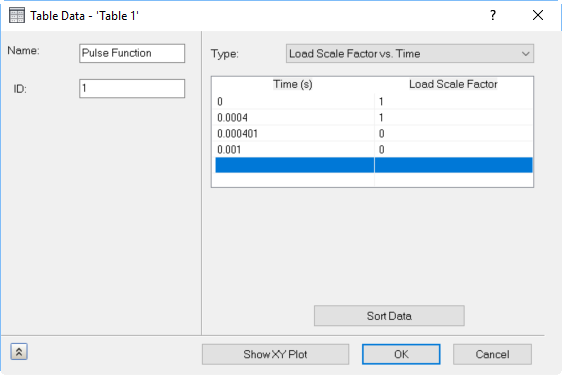

5. 테이블 데이터 대화상자에서 이름을 펄스 함수로 변경하고 유형에서 하중 축척 계수 대 시간을 선택합니다.

6. 그림과 같이 숫자 값을 입력합니다. 가장 쉬운 방법은 왼쪽 위 셀을 두 번 클릭한 다음 첫 번째 값을 입력하고 Tab 키를 사용하여 다음 셀로 이동하는 것입니다.

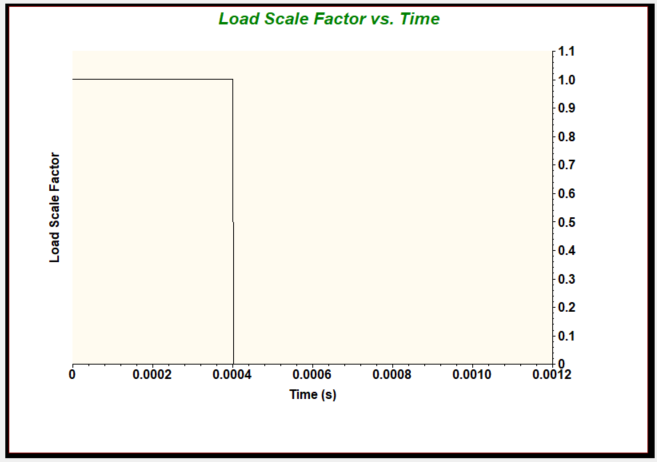

7. XY 플롯 표시를 클릭하면 아래 표시된 플롯이 표시됩니다.

8. 확인을 클릭하여 테이블 데이터 및 하중 대화상자를 닫고 하중을 정의합니다.
