튜토리얼 A1: 특성 및 메쉬 정의

재료 특성 정의

재료 라이브러리에서 강철을 로드하여 새 재료를 작성합니다.

1. 모델 트리에서 재료를 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
2. 대화상자에서 재료 선택을 클릭합니다. 재료 DB 대화상자가 사용 가능한 라이브러리로 채워집니다. 데이터베이스 로드를 클릭합니다.
3. C:\Program Files\Autodesk\Inventor Nastran 2020\In-CAD\Materials로 이동하여 ADSK_materials.nasmat 파일을 엽니다.
4. 재료 트리가 사용 가능한 재료로 채워집니다. Titanium Alloys 범주 아래에서 Ti-5Al-2.5 Sn Wrough Cast를 선택합니다. 파손 이론에 대한 경고는 무시합니다.



5. 새로 만들기 버튼을 클릭합니다. 모델 트리에서 티타늄 합금이 재료에 추가됩니다.

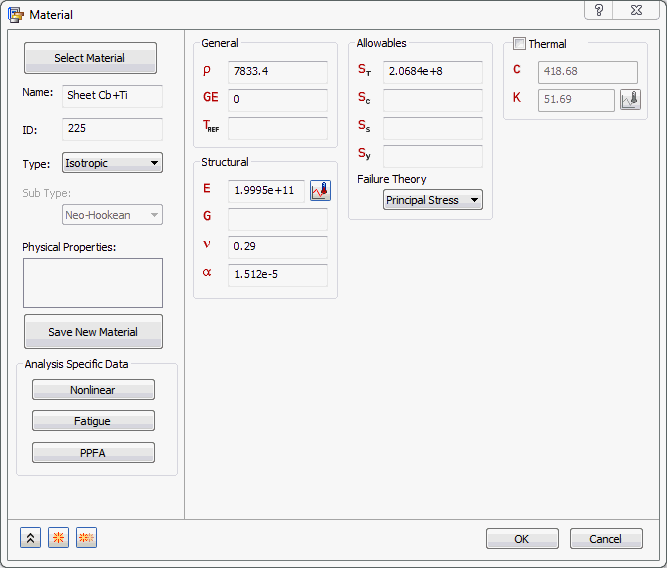

6. 재료 선택을 클릭하여 재료 라이브러리 파일을 다시 열고 Sheet Alloys 범주를 클릭한 후 Sheet Cb+Ti를 선택합니다.

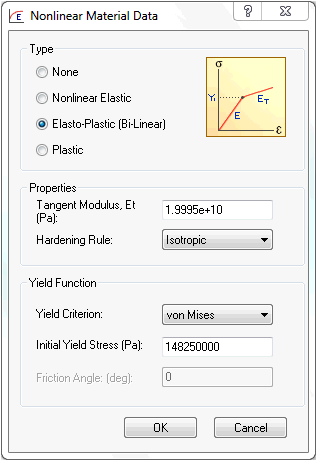

7. 비선형 버튼을 클릭합니다.
8. 탄소성(양선형) 라디오 버튼을 클릭합니다.



9. 기본값을 모두 사용하고 확인 버튼을 클릭하여 재료를 작성합니다.

요소 특성 정의

1. 모델 트리의 이상화에서 솔리드 및 쉘 등 표준 범주 아래의 기존 정의를 확인합니다. 아래는 기존 정의의 예인 솔리드 1입니다.


   기존 정의가 있는 경우 마우스 오른쪽 버튼으로 이상화 > 모두 삭제를 클릭합니다. 이렇게 하면 원치 않는 재료가 부품 메쉬에 나타나거나 해석에 포함되는 일이 발생하지 않습니다.

2. 모델 트리에서 이상화를 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

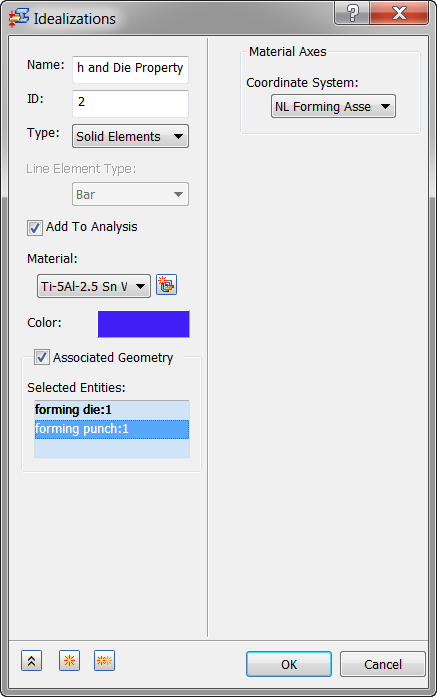

3. 이름을 Punch and Die Property로 변경합니다.
4. 유형 드롭다운에서 솔리드 요소를 선택합니다.
5. 관련 형상을 선택한 후 도면 창에서 곡선 부품 두 개, 즉 성형 다이 및 성형 펀치를 선택합니다.
6. 재료 드롭다운에서 Ti-5Al-2.5 Sn Wrought Cast가 선택되어 있는지 확인합니다.



7. 새로 만들기 버튼을 클릭합니다.

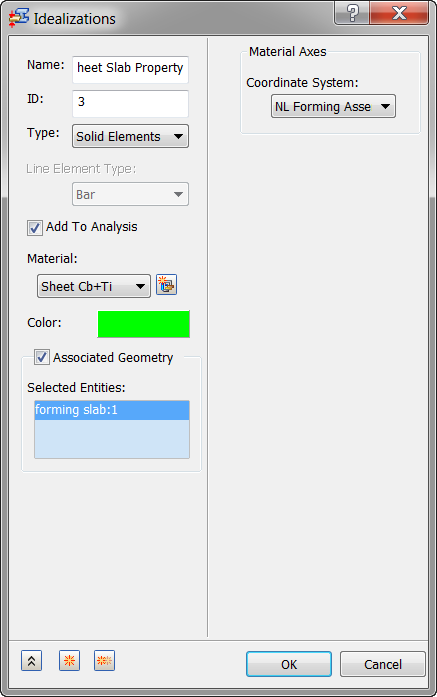

8. 두 번째 특성의 이름을 Sheet Slab Property로 지정합니다.
9. 유형 드롭다운에서 솔리드 요소를 선택합니다.
10. 관련 형상을 선택하고 도면 창에서 성형 슬래브를 선택합니다.
11. 재료 드롭다운에서 Sheet Cb+Ti가 선택되어 있는지 확인합니다.



12. 확인을 클릭하여 물리적 특성을 작성합니다.

메쉬 정의

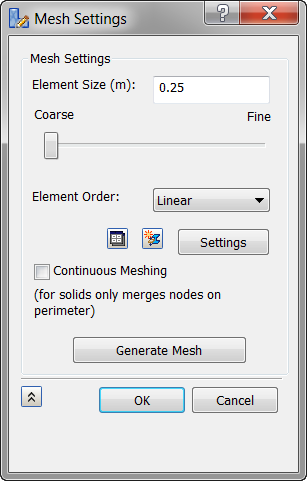

1. 메쉬 모델을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
2. 요소 크기를 0.25(m)로 입력합니다.
3. 요소 순서를 선형으로 변경합니다.
4. 메쉬가 솔리드 메쉬이므로 연속 메쉬를 선택 취소합니다.





5. 확인을 클릭하여 형상을 메쉬합니다.

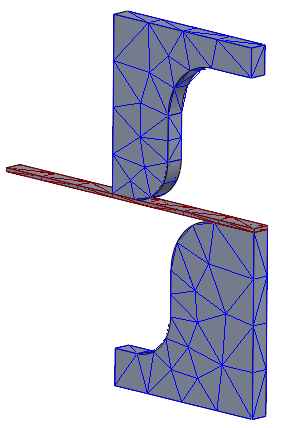

6. 메쉬가 거칩니다. 시트 포함 다이와 펀치 사이에서 접촉 요소가 적절해지도록 하려면 모서리에 대한 메쉬 컨트롤을 작성해야 합니다.
7. 메쉬 모델을 마우스 오른쪽 버튼을 클릭하고 메쉬 컨트롤 추가를 선택합니다.

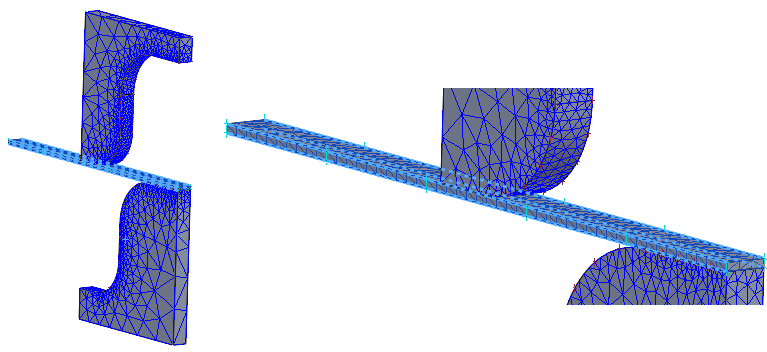

8. 메쉬 컨트롤 대화상자에서 선택된 모서리 선택 상자를 클릭하여 정점 데이터로부터 초점을 옮긴 후 아래 이미지에 표시된 대로 펀치와 다이의 양쪽에서 곡선 모서리를 선택합니다.



9. 모서리 데이터에서 요소 수로 20을 입력합니다.
10. 새로 만들기 버튼을 클릭합니다.
11. 아래 이미지에 표시된 대로 시트 슬래브의 4개 측면 모서리를 선택합니다.



12. 요소 수에 대해 50을 입력합니다.
13. 확인을 클릭합니다.

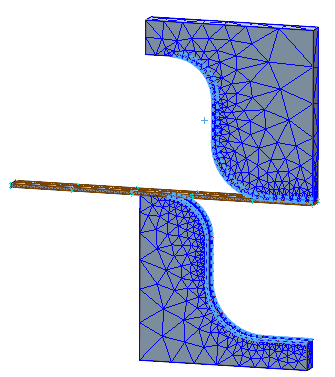

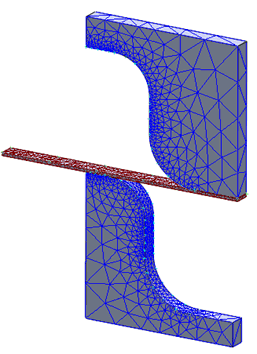

14. 메쉬 모델을 마우스 오른쪽 버튼으로 클릭하고 메쉬 생성을 선택합니다.
