튜토리얼 B2: 특성 및 메쉬 정의

재료 라이브러리에서 알루미늄 합금을 로드하여 새 재료를 작성합니다.

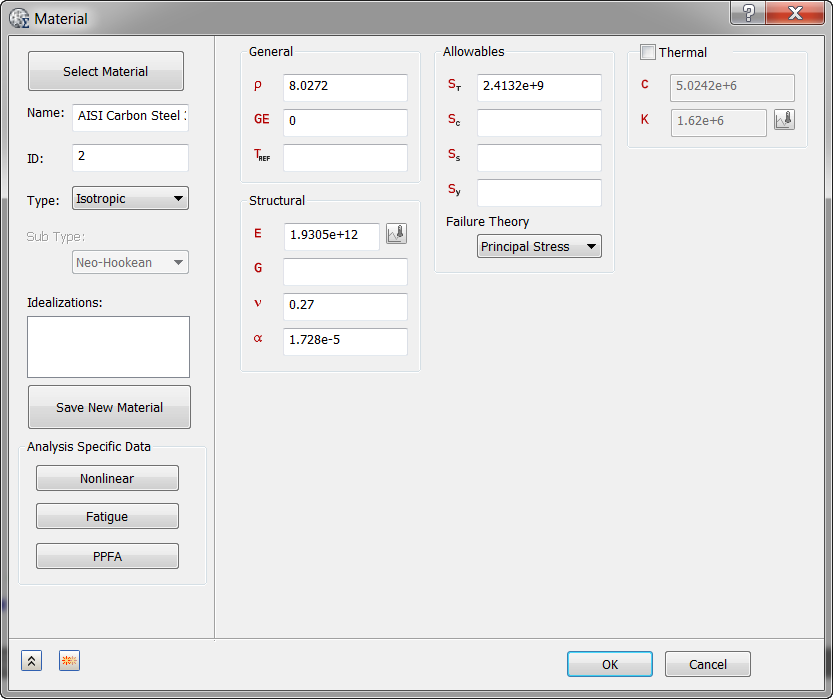

1. 모델 트리에서 재료를 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
2. 대화상자에서 재료 선택을 클릭합니다.
3. 재료 DB 대화상자가 사용 가능한 라이브러리로 채워집니다. 데이터베이스 로드를 클릭합니다.
4. C:\Program Files\Autodesk\Inventor Nastran 2020\In-CAD\Materials로 이동하여 ADSK_Materials.nasmat 파일을 엽니다.
5. 재료 트리가 사용 가능한 재료로 채워집니다. Steel 범주에서 AISI Carbon Steel 304를 선택하고 확인을 클릭합니다.



6. 확인을 클릭하여 재료 대화상자를 닫습니다.

   다음 몇 단계에서는 횡단면을 사용하여 물리적 특성을 정의합니다. 이를 통해 빔 및 막대에 대한 치수를 제공할 수 있습니다.

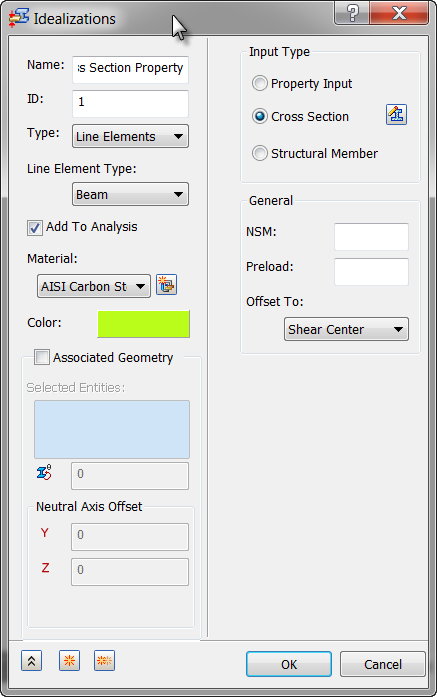

7. 모델 트리에서 이상화를 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
8. 유형 드롭다운 메뉴에서 선 요소를 선택합니다.
9. 특성의 이름을 Beam Cross Section Property로 바꿉니다.
10. 선 요소 유형 드롭다운 메뉴에서 빔을 선택합니다.
11. 해석에 추가를 선택하고 재료가 AISI Carbon Steel 304로 설정되어 있는지 확인합니다.
12. 입력 유형 그룹 상자에서 횡단면을 선택하고 정의 버튼을 클릭합니다.

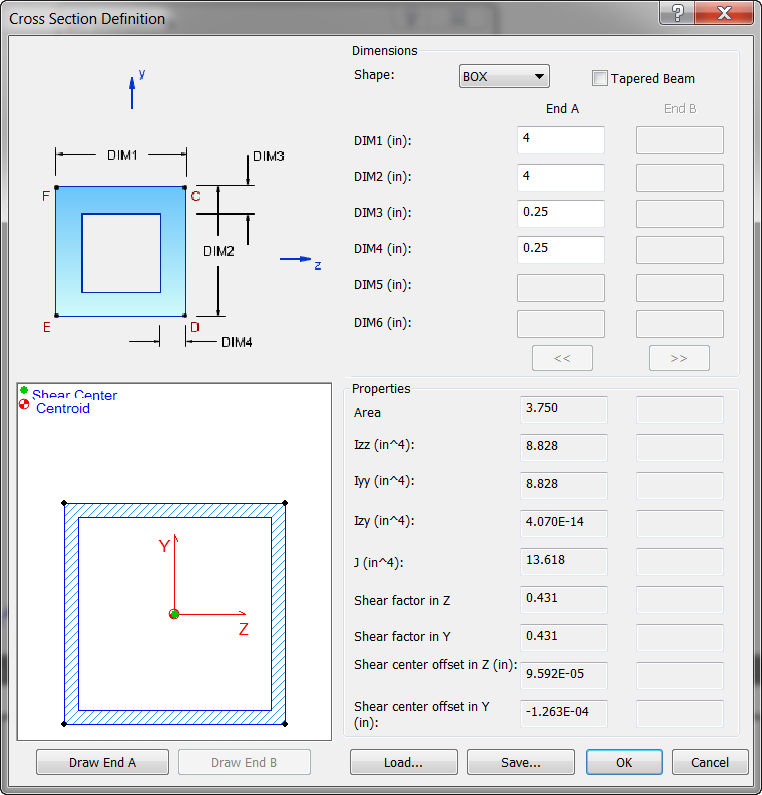

13. 쉐이프로 BOX를 선택하고 아래 이미지에 표시된 대로 치수를 정의합니다. 끝 그리기 A 버튼을 클릭하여 특성을 확인합니다.



14. 확인을 클릭합니다.
15. 관련 형상이 선택 취소되어 있는지 확인합니다.



    이렇게 하면 모델의 각 스케치 세그먼트에 대한 횡단면 특성이 있는 메쉬가 작성됩니다.

16. 확인을 클릭하여 이상화를 작성합니다.

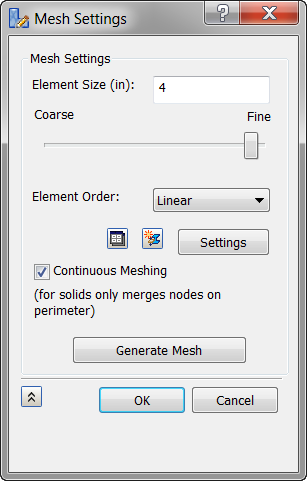

17. 메쉬 모델을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
18. 요소 크기에 대해 4를 입력하고 요소 순서를 선형으로 변경합니다.



19. 메쉬 생성을 클릭하여 형상을 메쉬한 후 확인을 클릭합니다.

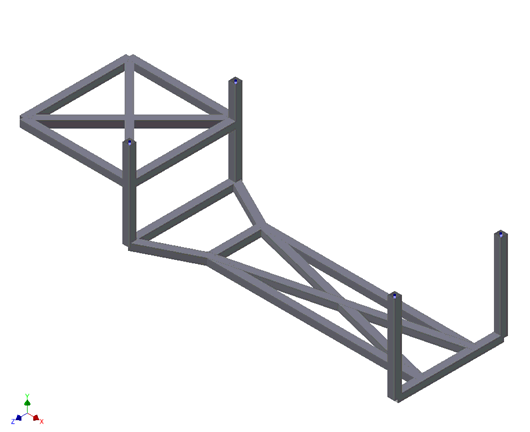

20. 부품 트리에서 요소를 마우스 오른쪽 버튼으로 클릭하고 횡단면 표시를 선택하여 정의된 횡단면을 확인합니다.
