튜토리얼 A7: 하중 정의

다음 단계에서는 일정 기간 동안 선형으로 증가하는 100파운드 하중을 작성합니다. 이 하중은 리드 체인의 내부 전면 표면에 적용됩니다.

1. 부품 트리의 하위 사례 1 아래에서 하중 > 새로 만들기를 마우스 오른쪽 버튼으로 클릭합니다.

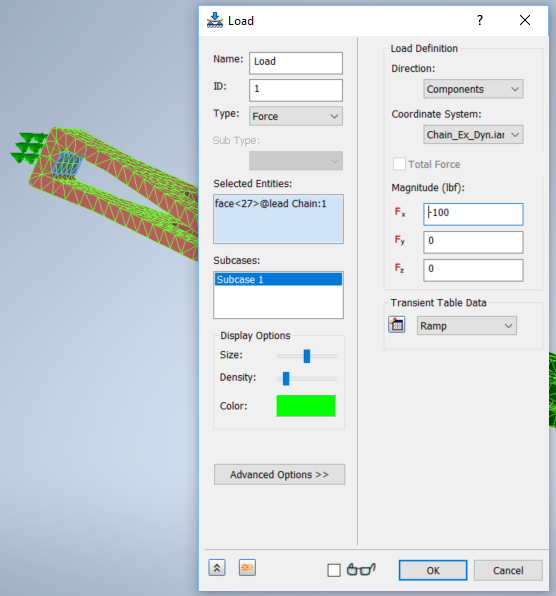

2. 이름을 하중으로 변경한 다음 리드 체인 전면의 내부 면을 선택합니다.

3. 크기 아래의 F_x 필드에 -100을 입력하고 하위 사례 아래에서 하위 사례 1이 선택되어 있는지 확인합니다.
4. 과도 테이블 데이터 아래에서 버튼을 클릭합니다.
5. 테이블의 이름을 램프로 변경하고 유형에서 하중 축척 계수 대 시간을 선택합니다.

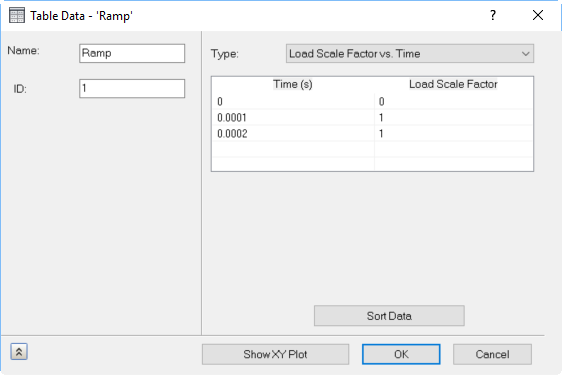

6. 그림과 같이 숫자 값을 입력합니다. 가장 쉬운 방법은 왼쪽 위 셀을 두 번 클릭한 다음 첫 번째 값을 입력하고 Tab 키를 사용하여 다음 셀로 이동하는 것입니다.

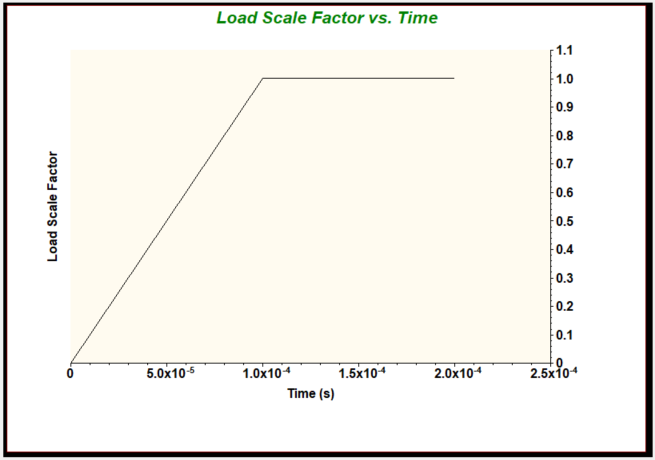

7. XY 플롯 표시를 클릭하면 아래 표시된 플롯이 표시됩니다.

8. 확인을 클릭하여 테이블 데이터 및 하중 대화상자를 닫고 하중을 정의합니다.
