튜토리얼 B7: 규칙 완료 및 실행

윤곽선 플롯 표시

마지막으로, 솔루션이 완료된 후에 윤곽선 플롯을 작성하는 명령을 추가하여 규칙을 완료할 수 있습니다.

1. 다음 텍스트를 복사합니다.

   strCmdForDisplayContour = "<Contour ID=""1""/>"
      ' New Material
   	  i = AddinObj.Run(strCmdForNewMaterial)

   	  ' New Idealization
   	  i = AddinObj.Run(strCmdForNewIdealization)

   	  ' Mesh Model
   	  i = AddinObj.Run(strCmdForMeshModel)

   	  ' Generate Mesh
   	  i = AddinObj.Run(strCmdForMesh)

   	  ' Create Load
   	  i = AddinObj.Run(strCmdForLoad)

   	  ' Create Constraint
   	  i = AddinObj.Run(strCmdForConstraint)

   	  ' Run Analysis
   	  i = AddinObj.Run(strCmdForSolve)

   	  iLogicVb.UpdateWhenDone = True
   End Sub

2. 규칙 편집 대화상자에서 기존 명령 아래에 해당 텍스트를 붙여넣습니다.

규칙 실행

이제 규칙을 저장하고 실행할 준비가 되었습니다.

1. 저장을 클릭한 다음 닫기를 클릭하여 규칙 편집 대화상자를 종료합니다.
2. Autodesk Nastran 모형 트리 검색기로 전환하여 모형 트리 아래에서 솔리드 1 이상화와 일반 재료를 삭제합니다.
3. iLogic 검색기로 다시 전환하여 검색기의 빈 공간을 마우스 오른쪽 버튼으로 클릭하고 모든 규칙 실행을 선택합니다.
4. 다중 이상화에 대한 경고가 표시되면 확인을 클릭합니다.

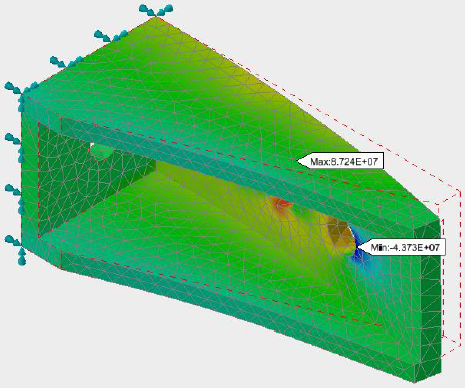

5. 솔루션이 완료된 후 확인을 클릭하여 윤곽선 플롯을 확인합니다.
