튜토리얼 A3: 해석 실행 및 결과 사후 처리

1. 모델을 저장합니다.
2. Bracket Analysis를 마우스 오른쪽 버튼으로 클릭하고 Nastran에서 분석을 선택합니다.
3. "Nastran 솔루션이 완료되었습니다."라는 대화상자가 표시되면 확인을 클릭하여 결과를 Autodesk Inventor Nastran에 로드합니다.

결과 사후 처리

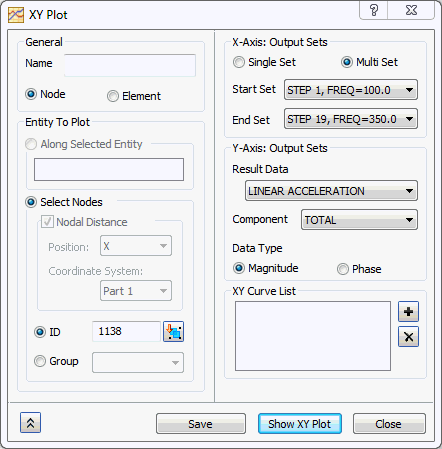

1. XY 플롯을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

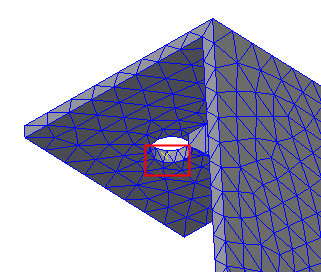

2. 브래킷 맨 위에 있는 노드(구멍이 있는 쪽)를 클릭합니다. ID가 입력 상자에 나타나야 합니다.



3. 시작 세트는 STEP 1로 설정되고 있고 끝 세트는 STEP 19로 설정되어 있는지 확인합니다.
4. 결과 데이터 드롭다운 메뉴에서 LINEAR ACCELERATION을 선택합니다.
5. 구성요소 드롭다운 메뉴에서 전체를 선택합니다.

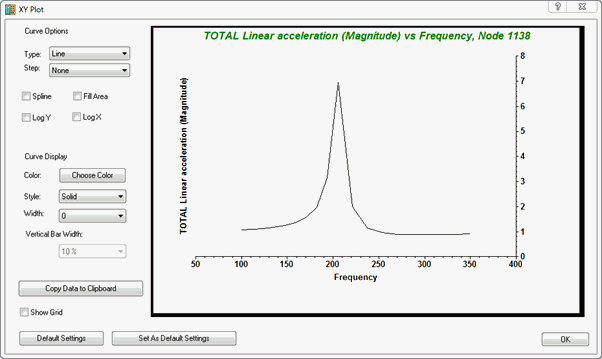

6. XY 플롯 표시 버튼을 클릭합니다. 결과는 아래와 같이 표시되어야 합니다.



   200Hz 바로 다음에서 크게 꺽인 부분을 확인합니다. 이 최고 부분은 ~214Hz의 법선 모드 해석 결과와 일치합니다.

이로써 브래킷의 모달 주파수 응답이 완료되었습니다.

다음은 설명한 주요 항목을 요약합니다.

• 모달 주파수 응답 해석 작성
• 주파수 종속 하중 적용
• 구조에 댐핑 적용
• 모달 주파수 응답 솔루션을 위해 관심 모드 간 클러스터 정의
• 직접 접근 방법을 사용하여 기본 동작 문제 작성
