튜토리얼 B5: 결과 사후 처리

1. 솔루션이 완료된 후 확인을 클릭하여 결과를 Inventor Nastran에 로드합니다.

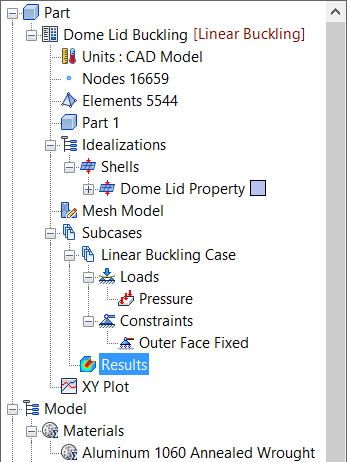

   선형 좌굴 하위 사례에 대한 결과가 결과에 로드되었습니다. Autodesk Nastran(솔버)은 변위를 계산하여 추출된 각 고유 값에 대한 모달 쉐이프를 그래픽으로 표현합니다.

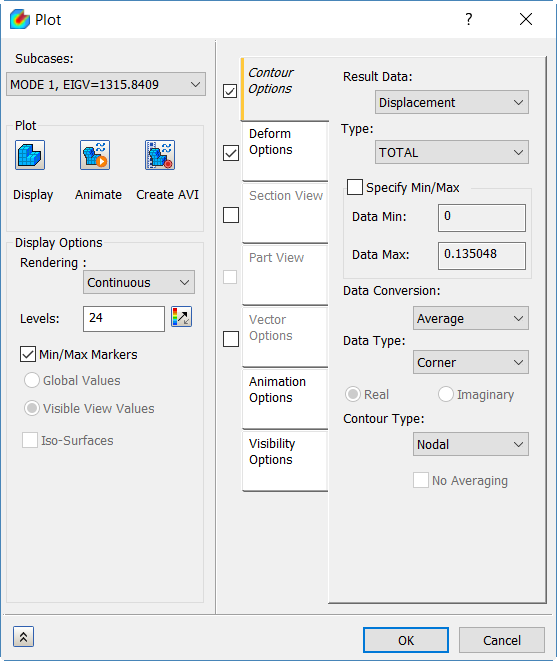

2. 결과를 두 번 클릭하고 하위 사례 목록에서 Mode 1을 선택합니다.
3. 결과 드롭다운에서 변위를 선택하고 유형 드롭다운에서 전체를 선택합니다.

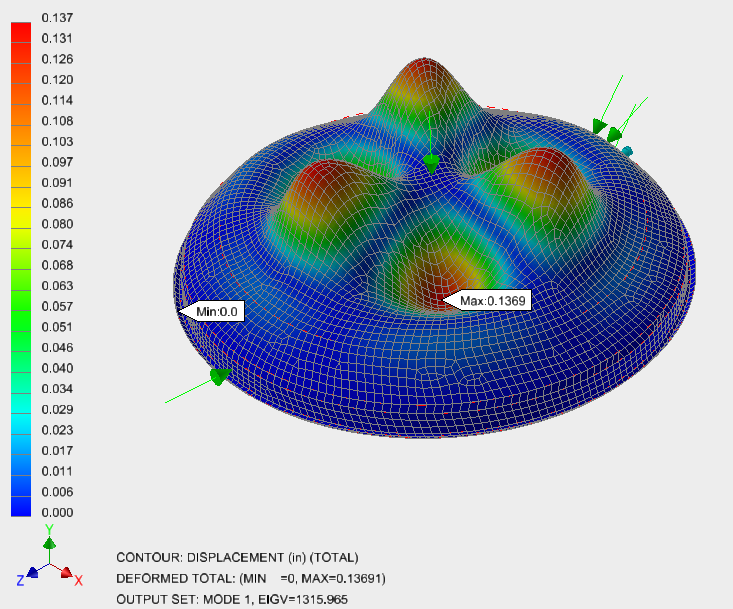

4. 변형 옵션을 선택하고 플롯에서 표시를 클릭합니다. 플롯은 아래와 같이 표시되어야 합니다.


5. 첫 번째 및 가장 낮은 고유 값은 1차 관심 요소인 약 1316입니다.
6. 적용된 하중인 –1Psi를 곱하면 가장 낮은 임계 버클링 하중인 ~1316Psi를 얻게 됩니다.

이로써 돔 뚜껑의 선형 버클링 해석이 끝났습니다.

여기에서 살펴본 주요 항목은 다음과 같습니다.

• 간단한 선형 버클링 해석을 설정하는 방법
• 고유 값 추출 결과를 해석하는 방법
• 가장 낮은 임계 버클링 하중을 계산하는 방법
