재료 라이브러리에서 알루미늄 합금을 로드하여 새 재료를 작성합니다.
- 모델 트리에서 재료를 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
- 대화상자에서 재료 선택을 클릭합니다.

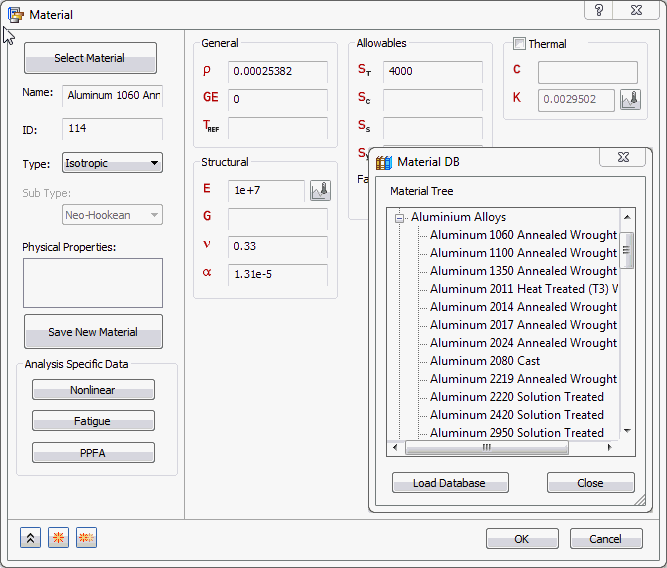

- 재료 DB 대화상자가 사용 가능한 라이브러리로 채워집니다. 데이터베이스 로드를 클릭합니다.
- 재료 트리가 사용 가능한 재료로 채워집니다. Aluminum Alloys 범주 아래에서 Aluminum 1060 Annealed Wrought를 선택합니다.
- 확인을 클릭하여 재질 DB를 닫고 확인을 클릭하여 재질 대화상자를 닫습니다.
- 모델 트리에서 이상화를 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

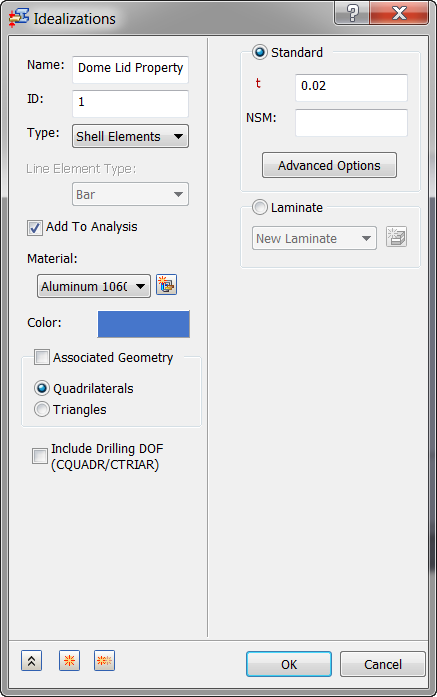

- 유형 드롭다운 메뉴에서 쉘 요소를 선택합니다.
- 이름을 Dome Lid Property로 변경합니다.
- 해석에 추가가 선택되어 있으며 재료가 Aluminum 1060 Annealed Wrought로 설정되어 있는지 확인합니다.
- t(두께) 필드에 0.02를 입력하고 관련 형상에서 사변형이 선택되어 있는지 확인합니다.
- 확인을 클릭하여 특성을 작성합니다.
이 경우에는 관련 형상이 필요하지 않습니다. 관련 형상이 정의되지 않은 경우 모든 쉘 요소에 이 특성이 정의됩니다. 이는 모델 전체에서 여러 쉘 특성(예: 여러 쉘 두께)이 있을 때 사용됩니다.
비구조 질량은 물리적으로 모델링하지 않고 계산에 포함할 부착된 질량이 있을 때 각 요소에 추가될 수 있습니다.
메쉬 정의

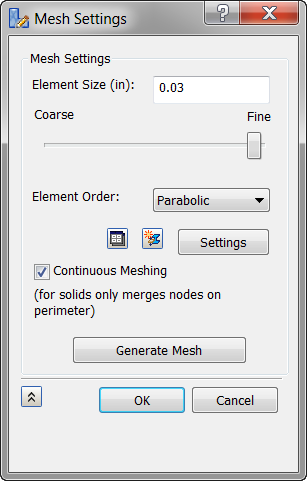

- 메쉬 모델을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
- 요소 크기 필드에 0.03을 입력합니다.
- 설정 버튼을 클릭합니다.

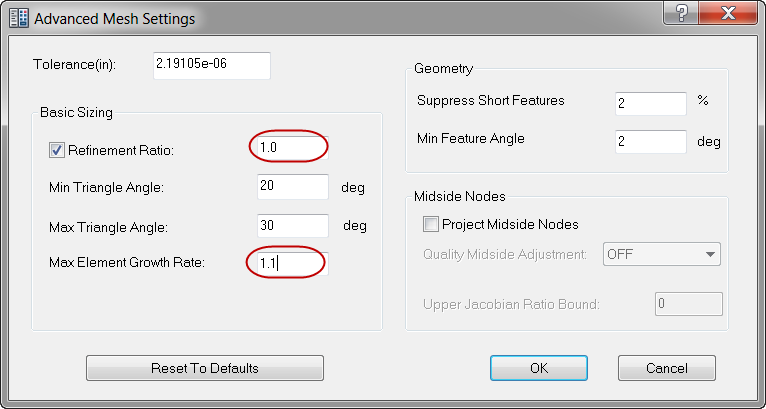

- 미세 조정 비율을 1.0으로 변경합니다.
- 최대 요소 성장률 입력을 1.1로 변경합니다.
- 고급 메쉬 설정 대화상자에서 확인을 클릭합니다.

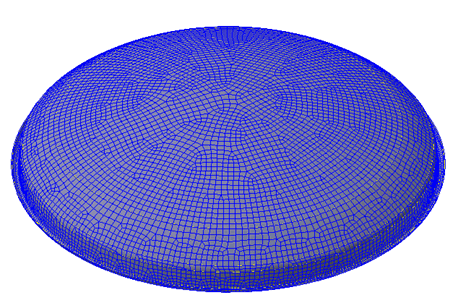

- 메쉬 설정 대화상자에서 확인을 한 번 더 클릭합니다. 메쉬 모델은 아래와 같이 표시되어야 합니다.
고급 설정을 통해 미세 조정 및 요소 성장률 없이 보다 균일한 메쉬 밀도를 얻을 수 있었습니다.
