튜토리얼 A4: 해석 설정

구속조건 적용

1. 트리 보기에서 구속조건을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
2. 맨 위 튜브 및 맨 아래 튜브에서 전체 표면이 아닌 외부 모서리를 선택합니다.



3. 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인합니다.

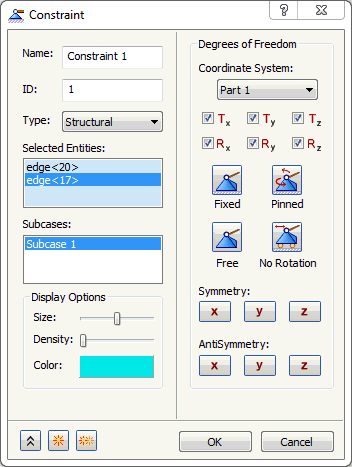

4. 구속조건 대화상자에서 모든 기본값을 그대로 둡니다.

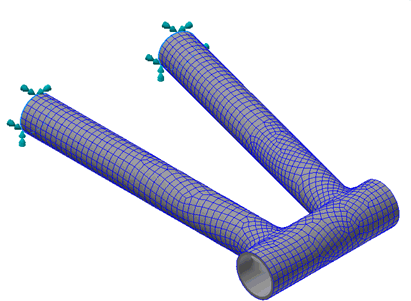

5. 확인을 클릭하여 고정 구속조건을 작성합니다.

하중 적용

1. 하중을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

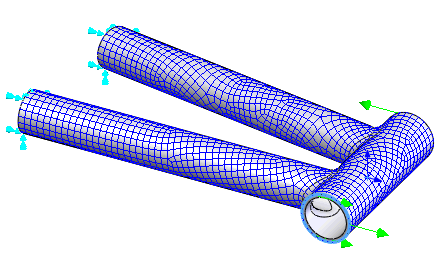

2. 헤드 튜브 상단에 있는 모서리를 선택하고 크기 아래의 Fx 필드에 -100을 입력합니다. 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인합니다.



3. 새로 만들기 버튼을 클릭하여 두 번째 하중을 작성합니다.

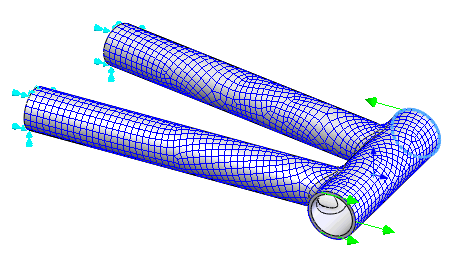

4. 헤드 튜브 하단에 있는 모서리를 선택하고 크기 아래의 Fx 필드에 100을 입력합니다. 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인한 다음 확인을 클릭하여 하중을 작성합니다.



재료 배향 정의

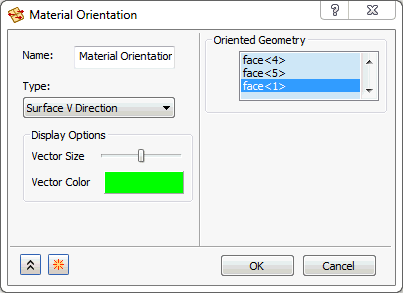

1. 부품 트리 상단에서 마우스 오른쪽 버튼으로 해석 > 새로 만들기 > 재료 배향을 클릭합니다.
2. 유형에서 표면 V 방향을 선택합니다.
3. 모델에서 5개의 표면을 선택합니다. 이러한 표면은 배향된 형상 아래에 나타나야 합니다.

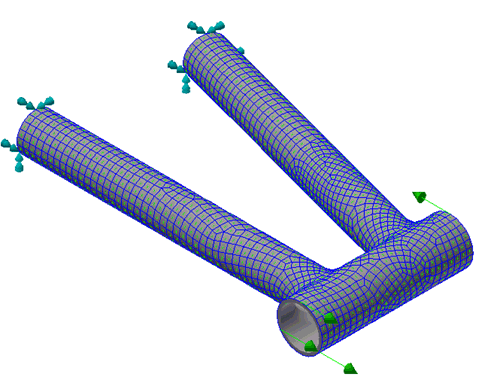

4. 확인을 클릭하여 배향을 작성합니다. 메쉬 전체에 녹색의 작은 화살표가 나타나는 것을 확인합니다. 이러한 화살표는 "0 각도" 방향을 식별합니다.
