튜토리얼 A2: 해석 설정

구속조건 적용

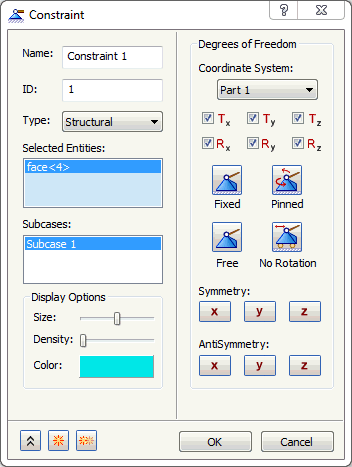

1. 트리 보기에서 구속조건을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

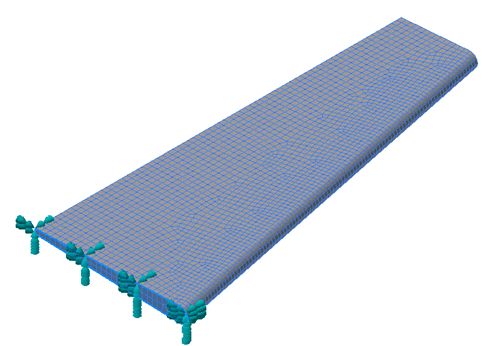

2. 날개의 더 넓은 끝을 선택합니다.





3. 확인을 클릭하여 구속조건 정의를 완료합니다.

하중 적용

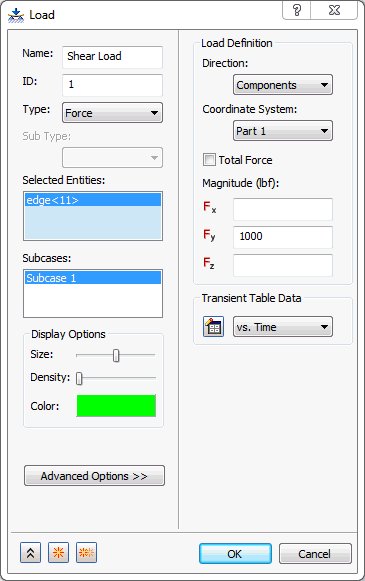

1. 하중을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
2. 이름을 Shear Load로 변경합니다.

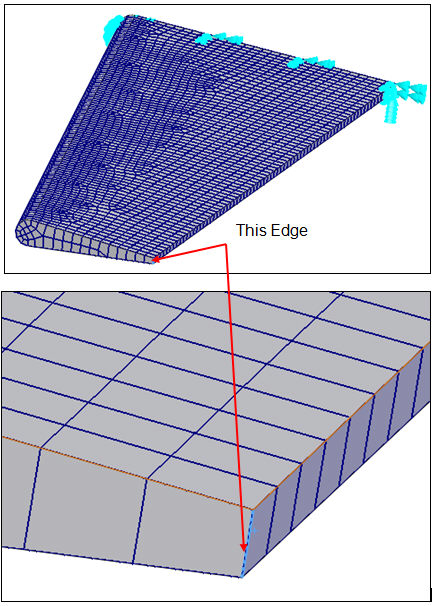

3. 아래 그림에 표시된 대로 외부 표면(더 작은 끝)에서 모서리를 선택합니다.



4. 하중 정의 아래의 Fy 필드에 1000을 입력합니다.
5. 과도 테이블 데이터 섹션 아래의 드롭다운 옆에 있는 새 테이블 버튼을 클릭합니다.

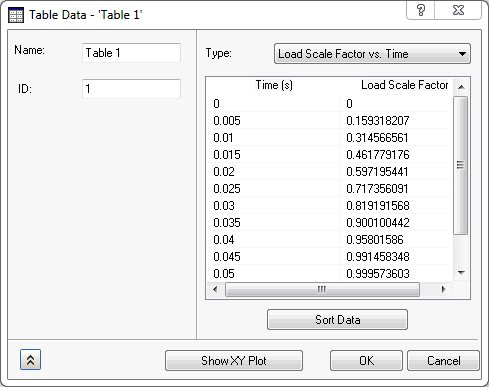

6. 테이블 데이터 – ‘Table 1’ 대화상자가 나타나면 이름을 vs. Time으로 변경하거나 Table 1로 그대로 유지합니다.
7. 유형 드롭다운에서 하중 축척 계수 대 시간을 선택합니다.
8. 아래 테이블에서 데이터를 복사하여 대화상자에 붙여넣거나 값을 입력합니다.

   시간	하중 축척 계수
   0	0
   0.005	0.159318207
   0.01	0.314566561
   0.015	0.461779176
   0.02	0.597195441
   0.025	0.717356091
   0.03	0.819191568
   0.035	0.900100442
   0.04	0.95801586
   0.045	0.991458348
   0.05	0.999573603
   0.055	0.982154317
   0.06	0.939645474
   0.065	0.87313298
   0.07	0.784315925
   0.075	0.675463181
   0.08	0.549355436
   0.085	0.40921417
   0.09	0.25861935
   0.095	0.101417986
   0.1	0
   0.11	0



9. 확인을 클릭하여 테이블을 정의합니다.
10. 확인을 한 번 더 클릭하여 하중 정의를 완료합니다.



    테이블이 정의되면 버튼이 으로 바뀝니다. 버튼 모서리의 별은 새로 만들기를 의미하고, 연필은 편집을 의미합니다. 드롭다운이 새 테이블로 다시 변경되면 새 테이블을 정의할 수 있도록 작은 버튼이 변경됩니다.

댐핑 정의

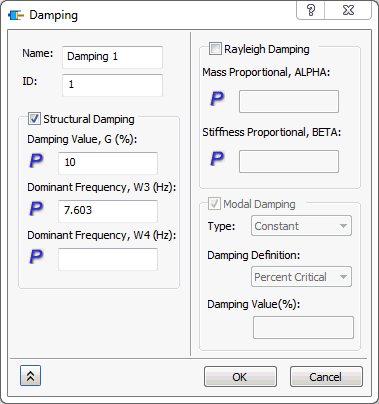

1. 부품 트리에서 하위 사례 아래에 있는 댐핑 1을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

2. 구조 댐핑 확인란을 선택합니다. 댐핑 값에 대해 10을 입력하고 지배적 주파수에 대해 7.603을 입력합니다.



   모달 해석이 수행되어 이 모델의 지배 진동수를 확인했습니다. 일반적으로 이 주파수는 첫 번째 고유 주파수입니다.

3. 확인을 클릭합니다.

동적 설정 정의

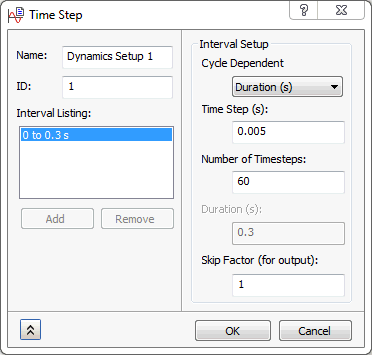

1. 트리 보기에서 동적 설정 1을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.



2. 시간 단계에는 0.005를 입력하고 시간 단계 수에는 60을 입력합니다.



3. 확인을 클릭합니다.
