튜토리얼 A2: 해석, 특성 및 메쉬 정의

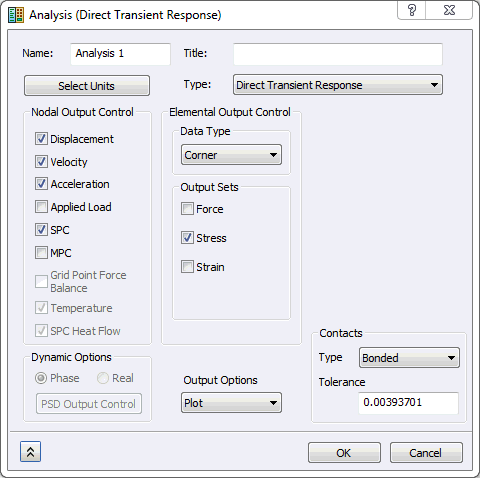

1. 트리 보기에서 해석 1을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
2. 유형 드롭다운 메뉴에서 직접 과도 응답을 선택합니다.
3. 속도 및 가속도 확인란을 선택합니다.

4. 확인을 클릭합니다.

재질 특성 정의

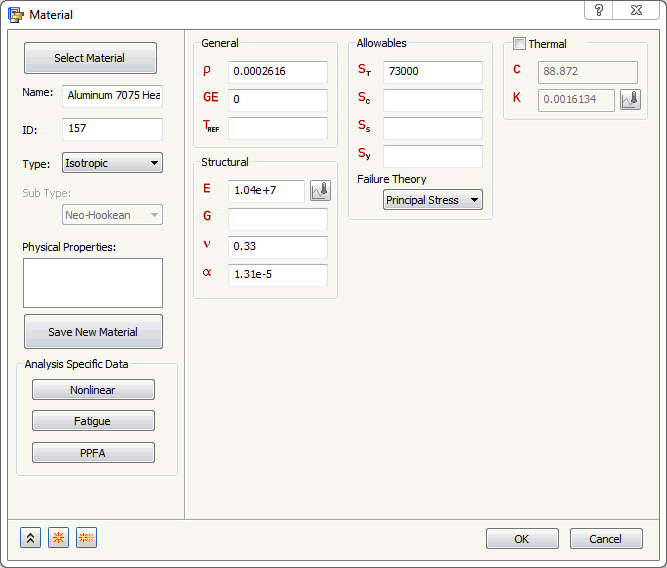

1. 모델 트리에서 마우스 오른쪽 버튼으로 재료 > 새로 만들기를 클릭합니다.
2. 대화상자에서 재료 선택을 클릭합니다. 재료 DB 대화상자가 사용 가능한 재료로 채워집니다.
3. 데이터베이스 로드를 클릭합니다.
4. C:\Program Files\Autodesk\Inventor Nastran 2020\In-CAD\Materials로 이동하여 ADSK_materials.nasmat 파일을 엽니다. 재료 트리가 사용 가능한 재료로 채워집니다.
5. Aluminum Alloys 범주에서 Aluminum 7075 Heat Treated (T6) Wrought를 선택합니다.



6. 닫기를 클릭한 다음 확인을 클릭하여 재료를 작성합니다.

요소 특성 정의

1. 모델 트리의 이상화에서 솔리드 및 쉘 등 표준 범주 아래의 기존 정의를 확인합니다. 아래는 기존 정의의 예인 솔리드 1입니다.


   기존 정의가 있는 경우 마우스 오른쪽 버튼으로 이상화 > 모두 삭제를 클릭합니다. 이렇게 하면 원치 않는 재료가 부품 메쉬에 나타나거나 해석에 포함되는 일이 발생하지 않습니다.

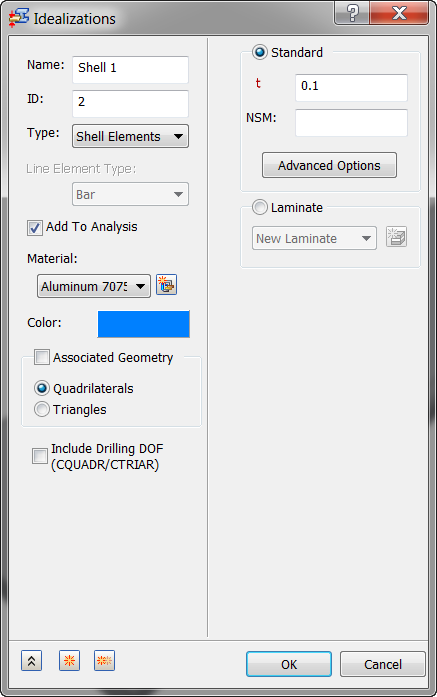

2. 모델 트리에서 마우스 오른쪽 버튼으로 이상화 > 새로 만들기를 클릭합니다.
3. 유형 드롭다운 메뉴에서 쉘 요소를 선택합니다.
4. 재료가 Aluminum 7075 Heat Treated (T6) Wrought로 설정되어 있는지 확인합니다.
5. t(두께) 필드에 0.1을 입력합니다.



6. 확인을 클릭합니다.

메쉬 정의

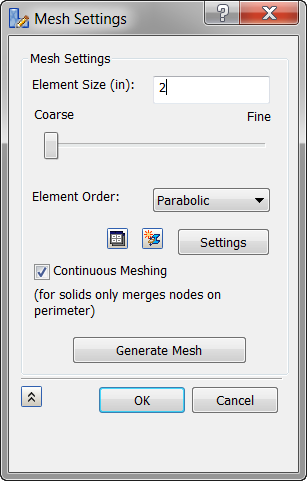

1. 마우스 오른쪽 버튼으로 메쉬 모델 > 편집을 클릭합니다.
2. 요소 크기 필드에 2.0을 입력합니다.

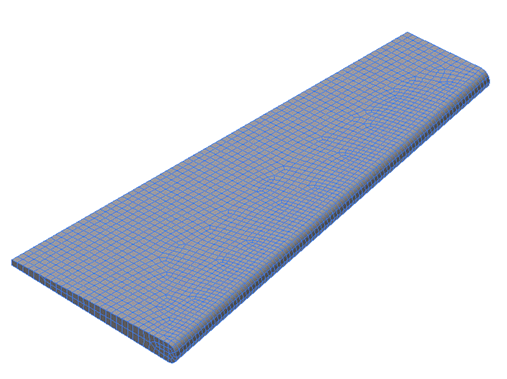

3. 확인을 클릭하여 메쉬를 생성합니다. 메쉬는 아래와 같이 표시되어야 합니다.


일반적으로 쉘 요소 모델에 대해 재료 배향을 정의하는 것이 좋습니다. 그러나 이 경우는 그렇게 정의하지 않습니다.
