튜토리얼: A1: 결과 사후 처리

1. Autodesk Inventor Nastran으로 결과가 자동으로 로드됩니다.
2. 이제 다양한 증분의 결과를 확인할 수 있습니다.

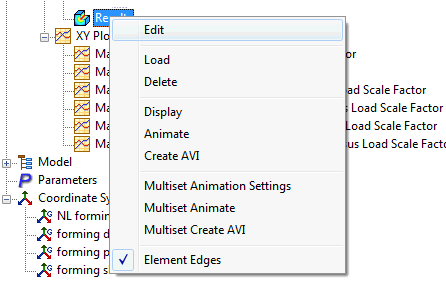

3. 결과를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

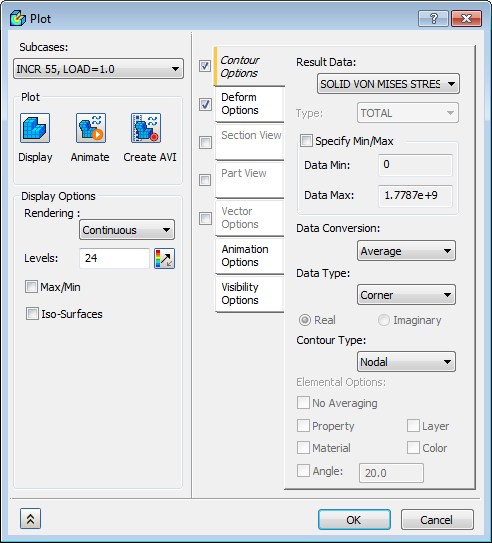

4. 하위 사례 드롭다운 메뉴에서 INCR 53, LOAD=1.0을 선택합니다. 변형 옵션 및 윤곽선 옵션을 선택합니다.
5. 변형 축척을 실제로 설정하고 모두 숨기기 버튼을 클릭하여 기호를 모두 숨깁니다.





6. 윤곽선 옵션에서 결과에 대해 SOLID VON MISES STRESS를 선택하고 표시 옵션에서 최대값/최소값을 선택 취소한 다음 표시 버튼을 클릭합니다. 그런 다음 확인을 클릭하여 결과를 표시합니다.

7. 메쉬 컨트롤을 마우스 오른쪽 버튼을 클릭하고 모두 숨기기를 선택합니다.

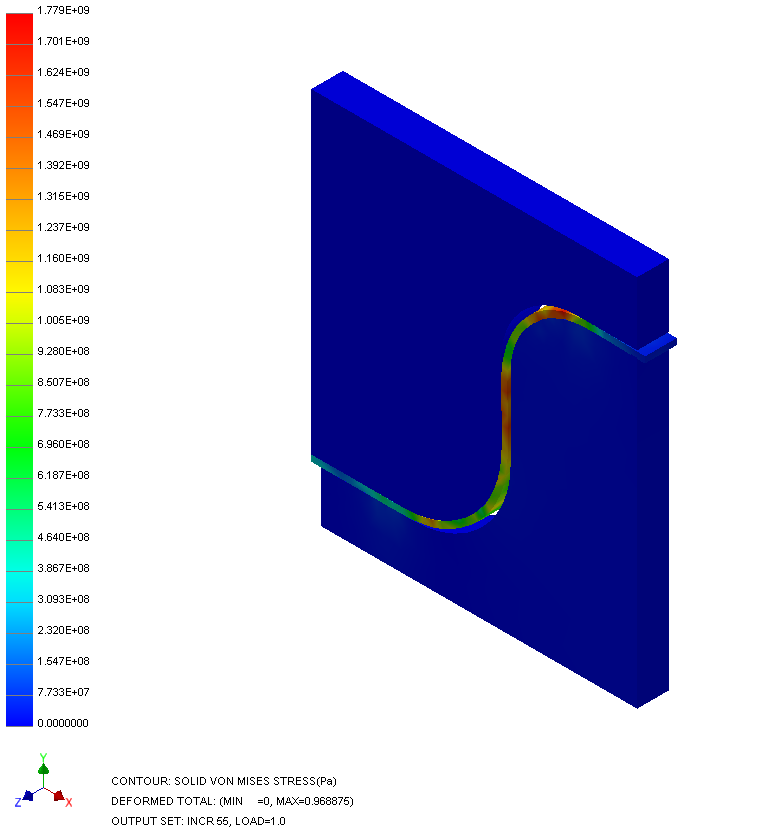

8. 결과는 아래 이미지와 같이 표시되어야 합니다.

9. 변형 플롯은 시트가 구부러져 다이 및 펀치의 쉐이프를 따르는 것을 보여 줍니다.
10. XY 플롯을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

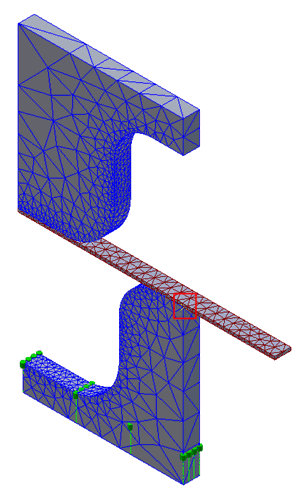

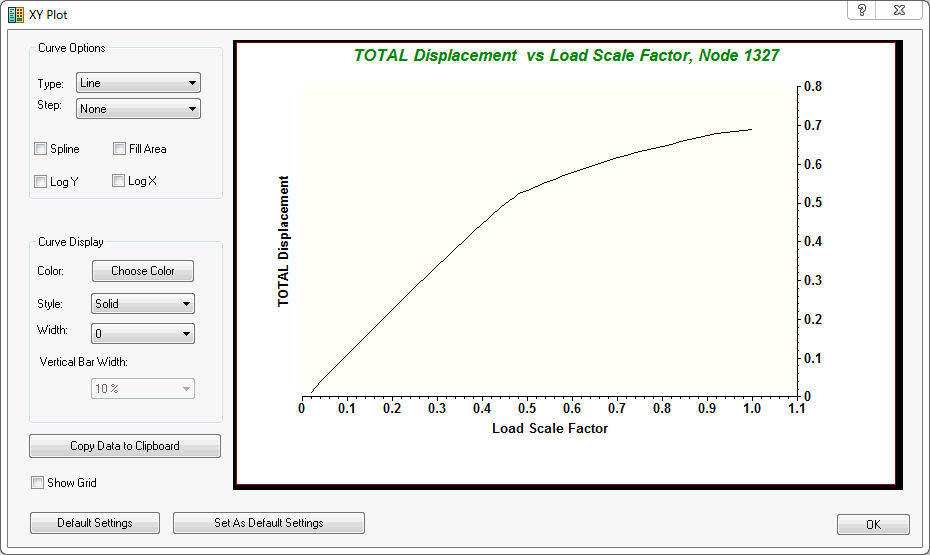

11. 아래 플롯에 표시된 대로 시트가 구부러지는 위치에 있는 노드(예: 2175)를 선택하고 XY 플롯 표시를 클릭합니다.
