튜토리얼 A7: 표면 접촉 설정

이 절차에서는 체인 링크 간의 접촉을 정의합니다.

1. 모델 트리에서 표면 접촉 > 새로 만들기를 마우스 오른쪽 버튼으로 클릭합니다.

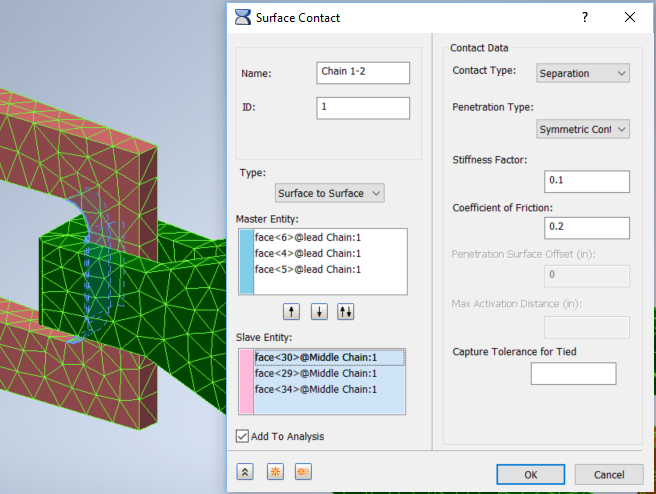

2. 표면 접촉 대화상자에서 아래 값을 설정합니다.
   • 이름: 체인 1-2
   • 접촉 유형: 분리
   • 침투 유형: 대칭 접촉
   • 강성 계수: 0.1
   • 마찰계수: 0.2

3. 마스터 도면요소의 경우 리드 체인 후면에서 내부 면 3개(곡선 면 2개와 평평한 면 1개)를 선택합니다. 슬레이브 도면요소의 경우 중간 체인 전면에서 내부 면 3개(곡선 면 2개와 평평한 면 1개)를 선택합니다.
4. 복제 버튼 을 클릭하고 이름을 체인 2-3으로 변경합니다. 모든 마스터 및 슬레이브 도면요소를 삭제합니다.
5. 중간 체인과 끝 체인 사이에 유사한 접촉 세트를 작성합니다. 마스터 도면요소는 중간 체인 후면에 있는 3개의 내부 면이고, 슬레이브 도면요소는 끝 체인 전면에 있는 3개의 내부 면입니다.

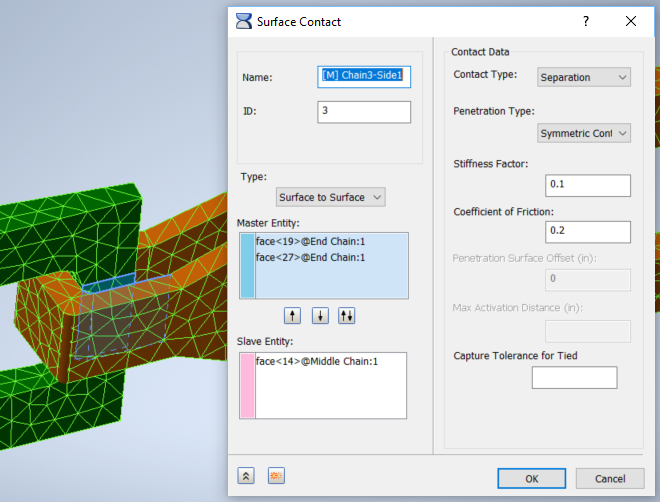

6. 복제 버튼을 클릭하고 모든 마스터 및 슬레이브 도면요소를 삭제한 다음 새 접촉의 이름을 체인3-측면1로 지정합니다. 마스터 도면요소의 경우 끝 체인 전면 내부의 두 면, 즉 평평한 왼쪽 측면과 그 앞의 곡선 면을 선택합니다. 슬레이브 도면요소의 경우 중간 체인 왼쪽의 평평한 접촉 면을 선택합니다.

7. 복제를 눌러 도면요소를 지우고 끝 체인과 중간 체인 간의 링크 반대쪽에 유사한 접촉 체인3-측면2를 작성합니다. 이 프로세스를 반복하여 중간 체인과 리드 체인 간의 링크에 대한 접촉, 체인2-측면1과 체인2-측면2를 작성합니다. 각각의 경우, 후면 링크 내에 두 개의 마스터 도면요소와 전면 링크 외부에 한 개의 슬레이브 도면요소가 있습니다.
8. 최종 표면 접촉 대화상자에서 확인을 클릭합니다.
