직교 BOM으로 작업하려면

직교 BOM을 작성하려면

이 절차에서는 하나 이상의 직교 뷰를 작성한 직교 도면을 편집하는 것으로 가정합니다.

1. BOM 내용을 수정(예: 열 추가 또는 절단 리스트 표시)하려면 테이블 설정을 클릭합니다.
2. 재료 명세서(BOM)를 클릭합니다.
3. 직교 도면 영역에서 뷰포트를 선택합니다.
4. 제목 블록에서 직교 BOM 템플릿을 작성하지 않은 경우 다음을 수행합니다.
   • 직교 BOM 테이블의 왼쪽 상단 위치를 지정합니다.
   • 오른쪽 아래 위치를 지정합니다(.Y는 무시됨).

     직교 BOM 테이블이 표시됩니다.

직교 BOM 테이블을 분할(나누기)하려면

직교 BOM은 추가 테이블 또는 도면으로 자동으로 분할되지 않습니다.

1. 직교 도면 영역에서 직교 BOM 테이블의 바깥쪽 경계를 선택합니다. 테이블 그립이 표시됩니다.

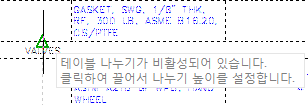

2. 직교 BOM 테이블의 하단에 있는 테이블 나누기 그립을 클릭합니다.

3. 나누기 위치(예: 그룹 헤더의 상단)를 지정합니다. 테이블이 분할됩니다.

직교 BOM 주석(표식 번호)을 작성하려면

직교 BOM 테이블을 배치한 후 BOM 표식 번호 주석을 하나 이상의 뷰에 추가할 수 있습니다.

1. 직교 뷰 리본에서 주석 주석을 클릭합니다.
2. 직교 BOM에 나열된 직교 뷰에서 항목을 선택합니다.
3. 명령 프롬프트에서 b(BOM)를 입력합니다.
4. 문자를 회전하려면 r(Rotate)을 입력합니다.

5. 주석의 위치를 지정합니다.

테이블 항목에서 BOM 주석을 작성하려면

BOM 리스트에서 선을 선택하여 직교 BOM 주석을 작성할 수 있습니다.

1. 직교 뷰 리본에서 BOM 주석을 클릭합니다.
2. 테이블에서 ID 번호 근처의 왼쪽 경계를 선택합니다. 기본 뷰포트에 지시선이 표시됩니다.
주: 기본 뷰포트는 직교 BOM 테이블을 작성할 때 선택한 뷰포트입니다. 그러나 직교 BOM 테이블에 나열된 부품이 포함된 모든 뷰포트에 BOM 주석을 추가할 수 있습니다.
3. 다른 뷰포트를 선택하려면 명령 프롬프트에서 v(viewport)를 입력합니다.
4. 주석의 위치를 지정합니다.
5. 직교 뷰에 동일한 BOM 항목의 추가 기호가 있는 경우(개수가 2개 이상) 추가 위치를 지정하거나 s(Skip)를 입력합니다.

전체 BOM 테이블에 대한 직교 BOM 주석을 추가하려면

직교 BOM 테이블을 배치한 후 BOM 표식 번호 주석을 하나 이상의 직교 뷰에 추가할 수 있습니다.

1. 직교 뷰 리본에서 BOM 주석을 클릭합니다.
2. 명령 프롬프트에서 t(entire table)를 입력합니다.
3. 직교 BOM 테이블을 선택합니다.
4. 직교 BOM의 첫 번째 선(ID=1)에 대한 위치를 하나 이상 지정합니다.
5. 직교 BOM의 모든 추가 선(ID=2, 3 등)에 대한 위치를 지정합니다.

제목 블록에서 직교 BOM을 설정하려면

BOM 제목 블록에서 프로젝트의 기본 직교 BOM 위치 및 설정을 지정할 수 있습니다. 새 직교 도면에 적용할 설정입니다. 기본 위치는 각 직교 도면에서 작성한 첫 번째 직교 BOM 테이블에 적용됩니다.

1. 프로젝트 설정, 직교 DWG 설정, 제목 블록 및 표시에서 제목 블록 설정을 클릭합니다.
2. BOM 내용을 수정(예: 열 추가 또는 절단 리스트 표시)하려면 테이블 설정을 클릭합니다.
3. 재료 명세서(BOM)를 클릭합니다. 제목 블록 도면 영역에서 BOM 테이블 템플릿의 왼쪽 상단을 지정합니다.

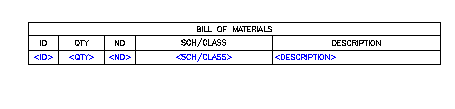

4. 오른쪽 하단을 지정합니다. 직교 BOM 테이블 템플릿이 표시됩니다.

   주: ISO BOM과 달리, 테이블 영역(파란색 해치)은 제목 블록에서 지정하지 않습니다. 테이블은 자동으로 분할되지 않습니다. 또한 직교 BOM은 그리기 영역과 그리기 없음 영역을 지원하지 않습니다.
