직교 도면에 파이프 고도의 맨 위, 중심 또는 맨 아래와 같은 공통 위치를 나타내는 좌표 주석(XYZ)을 배치할 수 있습니다. 필요에 따라 스타일 및 형식을 수정할 수 있습니다.
- 리본에서 홈 탭
프로젝트 패널 프로젝트 관리자 프로젝트 설정을 클릭합니다. - 프로젝트 설정 트리 뷰에서 Plant 3D DWG 설정 Plant 3D 클래스 정의를 확장하고 클래스(예: 파이프 런 구성요소)를 선택합니다.

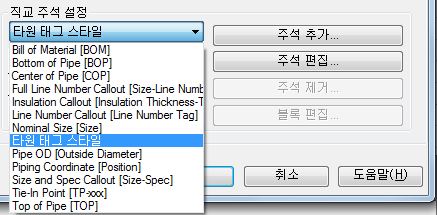

- 직교 주석 설정 아래의 드롭다운 리스트에서 주석(예: 파이프의 맨 아래(BOP))을 선택합니다. 주석 추가를 클릭합니다. 항상 원본 대신 복사본을 수정하는 것이 좋습니다.

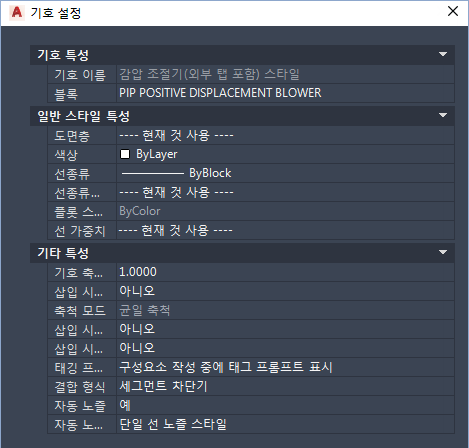

- 기호 설정 대화상자에서 색상, 도면층 등을 변경할 수 있습니다. 확인을 클릭합니다.
주: 블록을 변경하려면 블록 편집을 클릭하고 주석 형식을 변경합니다. - 새 주석 형식을 적절한 클래스(예: 파이프 런 구성요소)에 지정합니다.
