ISO 참조 치수로 작업하려면

ISO 참조 치수를 작성하려면

1. 리본에서 ISO 탭 ISO 주석 패널 참조 치수를 클릭합니다.
2. 도면 영역에서 객체 스냅을 사용하여 파이프 또는 부속품의 삽입점을 지정합니다.
3. 참조 객체 위치를 지정합니다.

   Plant 3D 객체로 스냅하는 경우 5단계로 건너뜁니다. 장비, 파이프, 스틸 등의 Plant 3D 객체가 인식됩니다.

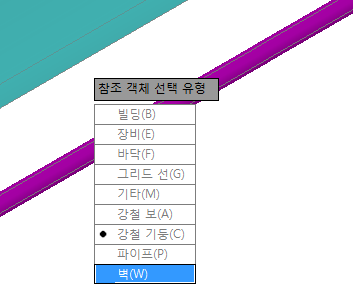

4. 벽 등의 참조 객체 유형을 지정합니다.

   파이프 안에 표식기가 추가되고 특성 팔레트가 표시됩니다.
5. (선택 사항) 특성 팔레트의 참조 객체 아래에 메시지를 입력합니다.

특성 팔레트에서 다른 값을 설정합니다. 예를 들어 중심선을 위-아래 또는 북-남으로 변경할 수 있습니다.



위-아래.



북-남.

ISO 도면에서 참조 치수를 보려면

3D 모형의 파이프에 ISO 참조 치수를 추가한 후에는 빠른 ISO를 생성할 수 있습니다.

1. 도면 영역에서 ISO 참조 치수가 부착된 파이프를 선택합니다.
2. 리본에서 ISO 탭 ISO 작성 빠른 ISO를 클릭합니다.
3. 작성을 클릭합니다.

   잠시 후에 등각투영 작성 완료 풍선 메시지가 표시됩니다.


4. 풍선 안을 클릭하여 등각투영 작성 결과를 표시하고 등각투영 도면을 엽니다.


   동-서 중심선에 대한 X 및 Y 치수가 있는 벽 유형 ISO 참조 치수

구조에 대한 ISO 참조를 작성하려면

1. 리본에서 ISO 탭 ISO 주석 패널 참조 치수를 클릭합니다.
2. 도면 영역에서 객체 스냅을 사용하여 파이프 또는 부속품의 삽입점을 지정합니다.
3. 객체 스냅을 사용하여 근사 등의 구조를 지정합니다.
4. 파이프 안에 표식기가 추가되고 특성 팔레트가 표시됩니다.

5. 특성 팔레트의 참조 치수 아래에서 X, Y 및 Z 치수를 표시하거나 숨깁니다.

   예를 들어 Z 표시, Y 표시, X 숨기기를 각각 선택합니다.
6. 빔 중심선 방향이 올바르지 않으면 원하는 중심선 방향을 지정합니다.
