클래스 정의를 작성하려면(P&ID에만 해당)

1. 리본에서 홈 탭 프로젝트 패널 프로젝트 관리자 프로젝트 설정을 클릭합니다.
2. 프로젝트 설정 트리 뷰에서 P&ID 클래스 정의를 확장합니다.
3. 새 클래스 정의의 기준으로 사용할 클래스 정의를 찾아서 클릭할 때까지 리스트를 계속 확장합니다.

   주:

   작성할 클래스 정의를 가장 잘 나타내는 클래스 정의를 선택합니다. 선택한 노드는 새 클래스 정의의 템플릿으로 사용됩니다.

4. 선택한 클래스 정의를 마우스 오른쪽 버튼으로 클릭합니다. 새로 만들기를 클릭합니다.

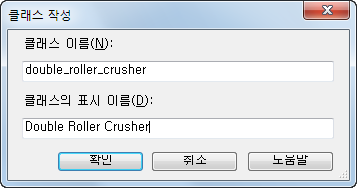

5. 클래스 작성 대화상자에서 새 클래스 정의의 클래스 이름 및 표시 이름(필요한 경우)을 입력합니다. 예를 들어, customvalve 및 사용자 밸브를 입력합니다.
   주:

   클래스 이름에는 문자, 숫자 및 밑줄만 사용합니다(공백을 포함할 수 없음). 이름을 31자로 제한하십시오. 클래스 이름이 31자를 초과하면 내보내기 및 가져오기 중에 문제가 발생할 수 있습니다.

   또한 클래스 이름을 숫자로 시작하지 마십시오.
6. 확인을 클릭합니다.
7. 트리 뷰에서 새 클래스 정의가 추가된 노드를 확장하고 새 클래스 정의를 클릭합니다.
8. 클래스 설정 창에서 원하는 대로 변경합니다.
9. 확인을 클릭합니다.
