냉수 순환

냉수 순환은 냉수를 공급하는 냉각기 및 가변 속도 펌프가 있습니다. 필요에 따라 냉각기가 수냉식일 수 있지만, 이 경우 이는 복수기 순환에 부착되어 있습니다.

필요한 객체

냉수 순환에는 다음과 같은 특성이 있어야 합니다.

• 순환에 냉각 코일이 1개 이상 부착되어 있어야 합니다.

설계 가정

• 냉수 순환은 고온 냉수 모드와 저온 냉수 모드에서 작동할 수 있습니다.
  • 냉수 순환은 해당 순환의 모든 구성요소가 일반적으로 더 높은 온도에서 작동하는 경우에만 고온 냉수 순환으로 작동합니다. 이 도메인에서 이는 다음과 같은 객체로만 제한됩니다.
    • 활성 냉방 보
    • 수동형 냉방 보
    • 복사 패널
  • 다음과 같은 객체가 냉수 순환에 있는 경우 해당 객체는 저온 냉수 순환으로 작동합니다.
    • 공조 시스템 냉수 냉각 코일
    • 4개 배관 팬 코일
    • 유닛 환기 장치 냉수 냉각 코일
• 냉수 순환에서는 기본 온도를 다음과 같이 가정합니다.

속성	값	주
고온 순환 공급 온도	15°C	공조 시스템에 의해 결정됩니다(일반적으로 12.7778°C).
고온 순환 환수 온도	18.333°C	공조 시스템에 의해 결정됩니다(일반적으로 12.7778°C에서 18.3333°C 사이가 기본값).
저온 순환 공급 온도	6.6667°C
저온 순환 환수 온도	15.5556°C	시스템에 온수 코일이 포함되어 있는 경우 온수 순환에 의해 설정됩니다.

구성

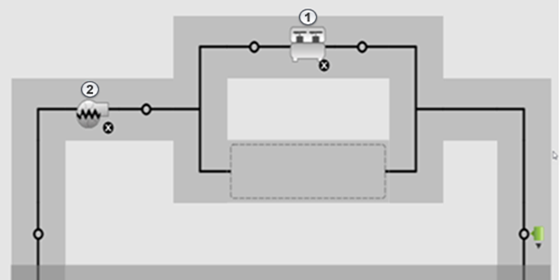

냉수 순환은 두 개의 주요 구성요소로 구성됩니다.

1. 칠러
2. 펌프

칠러

냉각기는 공냉식이거나 수냉식일 수 있으며, 다음과 같이 가정합니다.

속성	값	주
나가는 물 온도	해당 없음	위에 언급된 순환 설계에 의해 결정됩니다.
최소 부품 로드 비율	0.15
유동 제어	변수	설정점에 맞게 흐름을 조정합니다.
COP	5.5
복수기 들어오는 물 온도	해당 없음	복수기 순환에 의해 결정됩니다(일반적으로 29.44°C).

펌프

기본 냉각기 구성의 펌프는 다음과 같이 가정합니다.

속성	값	주
압력 상승	179344.014 Pa
흐름 유형	가변 속도
유동 제어	비연속	수요가 있을 때만 실행됩니다.
