공조 시스템

시스템 해석에서 공조 시스템은 환기 및 공간 공조용으로 설계된 기존 시스템 또는 DOAS(전용 실외 공조 시스템)로 작동할 수 있는 단일 또는 다중 구역 공조기를 나타내는 데 사용되는 객체입니다.

필요한 객체

공조 시스템에는 다음과 같은 특성이 있어야 합니다.

• 공조 공간에 연결된 구역 장비가 1개 이상 있어야 합니다.
• 팬이 하나 이상 있어야 하지만, 일반적으로 가열 및 냉각 코일과 같은 다른 객체도 있습니다.

설계 가정

• 일치하는 부하를 사용하여 크기를 조정합니다.
• 적정 최고를 위해 공기 흐름의 크기가 조정됩니다.
• 시스템은 필요에 따라 비점유 시간에 부하에 맞게 순환합니다.
  • 점유는 공조 시스템의 모든 구역에 의해 결정됩니다.
  • 시스템이 DOAS이면 다른 HVAC 장비에 비해 부하 우선순위가 가장 낮기 때문에 순환할 가능성이 거의 없습니다.
• 크기 조정 시뮬레이션 중 각 시간 단계에서는 모든 구역에서 요청한 실외 기류 유속의 합계가 계산됩니다. 이러한 합계의 최댓값은 설계 실외 기류 유속으로 사용됩니다.
• 공조 시스템이 DOAS이면 공급 온도가 고정됩니다. 기존 공조 시스템인 경우 온도는 수요에 따라 허용되는 최대 상승 온도인 5.556°C로 다시 상향 설정됩니다.
  • 시스템이 DOAS로 작동하는 경우 구역에 배치된 추가 장비는 기존 장비에서 제공하는 냉방을 고려하여 크기가 적절히 조정됩니다. 예를 들어 1000W의 냉방이 필요한 구역에 200W의 냉방을 제공하는 VAV 박스가 포함되어 있고 PTAC(패키지 터미널 에어컨)가 추가된 경우, PTAC는 총 1000W의 구역 요구 사항이 아닌 나머지 800W의 냉방을 위해 크기가 조정됩니다.

속성	값	주
냉수 설계 유입구 온도	해당 없음	시스템에서 냉수 코일이 사용되는 경우 냉수 순환에 의해 설정됩니다.
냉수 설계 유출구 온도	해당 없음	시스템에서 냉수 코일이 사용되는 경우 냉수 순환에 의해 설정됩니다.
냉방 급기 온도	12.7778°C
난방 공급 유입구 공기 온도	4°C	모든 난방이 구역 재가열 시 발생한다고 가정합니다.
난방 공급 유출구 공기 온도	12.7778°C	들어오는 공기 스트림에서 예열되고, 혼합되지 않습니다.
온수 설계 유입구 온도	해당 없음	시스템에서 온수 코일이 사용되는 경우 온수 순환에 의해 설정됩니다.
온수 설계 유출구 온도	해당 없음	시스템에서 온수 코일이 사용되는 경우 온수 순환에 의해 설정됩니다.

구성

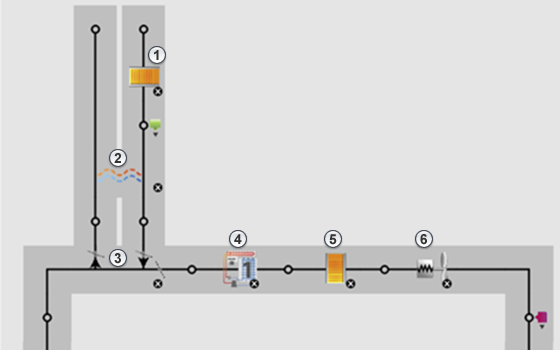

공조 시스템은 6개의 주요 구성요소로 구성됩니다.

1. 예열 코일
2. 열 교환기
3. 실외 공기 컨트롤러
4. 냉각 코일
5. 가열 코일
6. 공급 팬

예열 코일

예열 코일이 있는 경우 다음과 같이 가정합니다.

• 성에가 끼는 문제를 방지하기 위해 열 교환기(있는 경우) 앞에 위치해 있습니다.
• 코일 들어오는 공기 온도는 설계일 온도와 동일합니다.
• 코일 나가는 공기 온도는 4°C입니다.
• 코일이 온수 코일인 경우 온수가 60°C(환수 온도: 43.33°C)로 공급된다고 가정합니다.

열 교환기

열 교환기는 다음과 같이 가정합니다.

• 열 교환기에서는 특정 시간 단계에서 시스템 요청 급기 온도가 필요한지 여부에 따라 우회 공기 비율을 제어합니다.

		열 교환기 유형
	현열	엔탈피
100% 난방 공기 흐름에서의 현열 유효성	0.76	0.76
75% 난방 공기 흐름에서의 현열 유효성	0.81	0.81
100% 난방 공기 흐름에서의 잠재 유효성	0	0.68
75% 난방 공기 흐름에서의 잠재 유효성	0	0.73
100% 냉방 공기 흐름에서의 현열 유효성	0.76	0.76
75% 냉방 공기 흐름에서의 현열 유효성	0.81	0.81
100% 냉방 공기 흐름에서의 잠재 유효성	0	0.68
75% 냉방 공기 흐름에서의 잠재 유효성	0	0.73

실외 공기 컨트롤러

실외 공기 컨트롤러는 다음과 같이 가정합니다.

• 차등 엔탈피 제어를 기반으로 하여 흐름을 조정하는 이코노마이저가 있습니다.
• 이코노마이저가 활성 상태이면 열 교환기(있는 경우) 주변을 우회합니다.
• DOAS로 작동할 경우 유닛은 100% 실외 공기입니다.
• 시스템에 DCV(수요 제어 환기)가 있습니다.

냉각 코일

냉각 코일은 다음과 같이 가정합니다.

• DX 코일은 COP 등급이 3.0인 단일 속도 코일입니다.
  • 현열-잠열 비율은 크기 조정 시 시스템 요구 사항에 맞게 자동으로 크기가 조정됩니다.
• 냉수 코일은 다음과 같이 가정합니다.

속성	값	주
코일 들어오는 공기 온도	해당 없음	설계일에 따라 결정됩니다.
코일 나가는 공기 온도	~11.11°C	공조 시스템 급기 온도에서 생성된 팬 열을 뺀 값으로 계산됩니다(일반적으로 약 1.5°C - 2°C).
냉수 설계 유입구 온도	해당 없음	시스템에서 냉수 코일이 사용되는 경우 냉수 순환에 의해 설정됩니다.
냉수 설계 유출구 온도	해당 없음	시스템에서 냉수 코일이 사용되는 경우 냉수 순환에 의해 설정됩니다.

가열 코일

가열 코일은 다음과 같이 가정합니다.

• 전기 가열 코일은 100% 효율적입니다.
• 보일러 가열 코일은 80% 효율적입니다.
• 온수 코일에는 다음과 같은 특성이 있습니다.

속성	값	주
코일 들어오는 공기 온도	다양함	예열 코일이 있는 경우 4°C, 그렇지 않으면 설계일에 따라 결정됩니다.
코일 나가는 공기 온도	다양함	기존 공조 시스템의 경우 12.7778°C, DOAS의 경우 15.5556°C입니다.
온수 설계 유입구 온도	해당 없음	시스템에서 온수 코일이 사용되는 경우 온수 순환에 의해 설정됩니다.
온수 설계 유출구 온도	해당 없음	시스템에서 온수 코일이 사용되는 경우 온수 순환에 의해 설정됩니다.

공급 팬

공급 팬은 다음과 같은 특성이 있는 정 풍량 또는 가변 풍량일 수 있습니다.

속성	값	주
압력 상승	996 Pa
총 효율성	0.6
모터 효율성	0.94
최소 흐름 비율	0.3	가변 풍량 팬에만 사용할 수 있습니다.
