온수 순환에서는 보일러와 가변 속도 펌프를 사용하여 온수를 공급합니다.
필요한 객체
온수 순환에는 다음과 같은 특성이 있어야 합니다.
- 순환에 온수 코일이 1개 이상 부착되어 있어야 합니다.
설계 가정
- 온수 순환의 기본 온도는 다음과 같이 가정합니다.
| 속성 | 값 | 주 |
|---|---|---|
| 순환 공급 온도 | 60°C | 공조 시스템에 의해 결정됩니다(일반적으로 12.7778°C). |
| 순환 환수 온도 | 43.33°C | 공조 시스템에 의해 결정됩니다(일반적으로 12.7778°C에서 18.3333°C 사이가 기본값). |

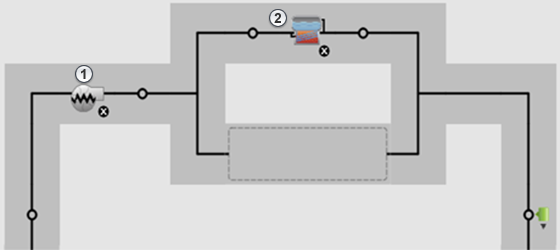

구성
온수 순환은 다음과 같은 2개의 주요 구성요소로 구성됩니다.
- 보일러
- 펌프
보일러
보일러의 작동 온도는 일반적인 콘덴싱 스타일 보일러의 작동 온도입니다.
| 속성 | 값 | 주 |
|---|---|---|
| 나가는 물 온도 | 60°C | 위의 순환 설계에 의해 결정됩니다. |
| 열 효율성 | 0.92 | |
| 유동 제어 | 변수 | 설정점에 맞게 흐름을 조정합니다. |
펌프
펌프가 기본 구성인 경우 이는 다음과 같이 가정합니다.
| 압력 상승 | 179344.014 Pa | |
| 모터 효율성 | 90% | |
| 흐름 유형 | 가변 속도 | |
| 유동 제어 | 비연속 | 수요가 있을 때만 실행됩니다. |
