복수기 순환

복수기 순환에서는 냉각 타워를 사용하여 냉수 순환에서 수냉식 전기 냉각기로 냉각수를 공급합니다.

필요한 객체

복수기 순환에는 다음과 같은 특성이 있어야 합니다.

• 냉각기 또는 WSHP(수원식 히트 펌프)와 같은 수요 객체가 1개 이상 순환에 부착되어 있어야 합니다.

설계 가정

• 복수기 순환은 다음과 같이 두 가지 모드에서 작동할 수 있습니다.

  냉방 전용 복수기 순환

  • 복수기는 냉방 전용 장비만 연결되어 있는 경우 이 모드에서 작동합니다.
  • 냉방 전용 복수기 순환의 기본 온도는 다음과 같이 가정합니다.

    속성	값	주
    설계 공급 온도	29.44°C
    설계 범위	5.56°C
    작동 컨트롤 유형	실외 습구 재설정
    작동 접근 온도	3.89°C

  냉방 및 보조 난방을 사용하는 복수기 순환

  • 복수기는 복수기 순환에 가변형 냉매 순환 수(VRF) 복수기 또는 WHSP가 포함되어 있는 경우 이 모드에서 작동합니다.

구성

다음 두 가지 복수기 순환 작업 각각에는 두 가지 구성이 있습니다.

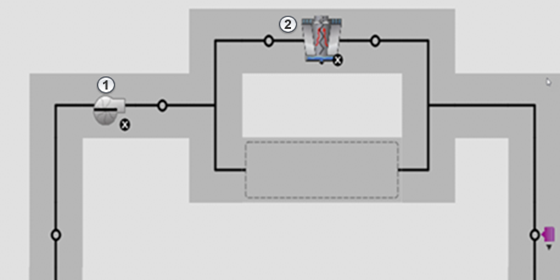

냉방 전용

1. 펌프
2. 냉각 타워

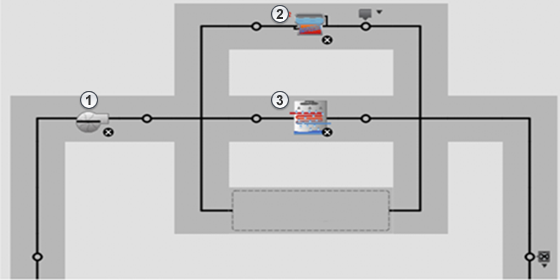

냉방 및 보조 난방을 사용하는 복수기 순환

1. 펌프
2. 보일러
3. 유체 냉각기

펌프

펌프는 다음과 같이 가정합니다.

속성	값	주
압력 상승	148556.625 Pa
흐름 유형	일정 속도
유동 제어	비연속	수요가 있을 때만 실행됩니다.

냉각 타워

펌프는 다음과 같이 가정합니다.

속성	값	주
팬 유형	가변 속도
설계 방법	3.8888889°C
설계 범위 온도	5.55555556°C

유체 냉각기

펌프는 다음과 같이 가정합니다.

속성	값	주
팬 유형	일정 속도

보일러

펌프는 다음과 같이 가정합니다.

속성	값	주
설계 공급 온도	21.11°C
효율성	96%
흐름 모드	상수
