해석 시스템 추가

시스템 탐색기의 도구를 사용하여 구역 장비, 공조 시스템 및 물 순환을 추가합니다.

시스템 탐색기는 해석 시스템 및 구역 장비의 계층 구조를 표시합니다.

해석 시스템을 추가하려면

1. 모델을 열고 F9 키를 눌러 시스템 탐색기를 표시합니다.
2. 물 순환 시스템을 작성하려면 물 순환 시스템 추가 를 클릭합니다.

   새 순환이 시스템 탐색기의 리스트에 추가되고 특성 팔레트에서 선택됩니다.

   1. ID 데이터에서 물 순환의 이름을 입력합니다.
   2. 에너지 해석에서 순환 유형을 선택합니다.

      작성한 물 순환 유형에 따라 다른 특성이 사용 설정됩니다. 예를 들어 냉수 물 순환을 작성하면 냉각기 유형 특성이 사용 설정됩니다. 옵션은 공냉식 또는 수냉식입니다. 수냉식을 선택하면 복수기 순환을 지정할 수 있는 복수기 순환 수 특성이 사용 설정됩니다.

3. 공조 시스템을 작성하려면 공조 시스템 추가 를 클릭합니다.
   주: 해석 시스템이 작성되지 않은 경우 Revit에서는 시스템 해석에 이상적인 공조 시스템을 사용합니다. 해석 시스템이 작성되었지만 일부 해석 공간이 구역 장비에 지정되지 않은 경우 해당 해석 공간에서는 이상적인 공조 시스템을 사용합니다.
   1. 특성 팔레트의 ID 데이터에서 공조 시스템의 이름을 입력합니다.
   2. 물 순환과 마찬가지로 다른 특성이 사용 설정됩니다. 에너지 해석에서 열 교환기, 예열 코일, 냉각 코일, 가열 코일 및 팬을 지정할 수 있습니다.
4. 구역 장비를 작성하려면 구역 장비 추가 를 클릭합니다.
   1. 특성 팔레트의 ID 데이터에서 구역 장비의 이름을 입력합니다.
   2. 에너지 해석에서 장비 유형을 선택합니다. 해당하는 경우 다른 특성이 사용 설정됩니다.

      동작 특성은 모든 장비 유형에 대해 사용할 수 있습니다.

      1. 개별 공간을 지정할 때 구역 장비의 인스턴스가 그룹의 각 해석 공간에 지정됩니다.
      2. 공간 그룹을 지정하면 구역 장비의 한 인스턴스가 전체 그룹에 지정됩니다.

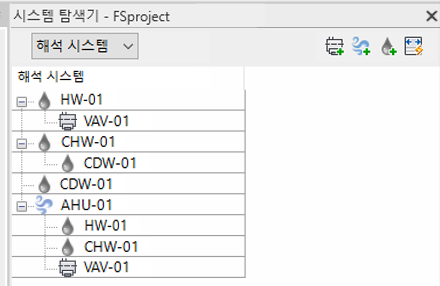

시스템 탐색기의 트리는 해석 시스템 및 구역 장비의 계층 구조를 표시합니다. 물 순환 및 공조 시스템은 상단 레벨에 표시되며, 연관된 물 순환 및 구역 장비가 그 아래에 표시됩니다.


요소가 완전히 정의되지 않은 경우 경고 아이콘 이 시스템 탐색기에 표시됩니다.

시스템 해석용 gbXML에 출력할 통풍 공기 또는 DOAS(전용 실외 공조 시스템)를 제공하는 데만 사용되는 공조 시스템을 지정하려면 다음과 같은 속성으로 프로젝트 매개변수를 작성합니다.
• 이름 = DOAS
• 분야 = 일반
• 매개변수 유형 = Yes/No
• 카테고리 = 공조 시스템

모형에서 전용 실외 공조 시스템에 대한 매개변수를 활성화합니다. 자세한 내용은 프로젝트 매개변수 작성을 참조하십시오.
