선택한 RC 구조 요소의 철근 배근 설계는 선택한 철근 배근 설계 코드에 따라 수행됩니다.
Revit에서 콘크리트 요소에 대한 철근 배근을 계산/설계하려면 다음 작업을 수행합니다.
- 철근 배근이 정의되어 있는지 여부와 상관없이 Revit에서 콘크리트 구조 요소를 선택합니다. 서로 다른 유형의 요소(보, 기둥 및 스프레드 기초)를 여러 개 선택할 수 있습니다.

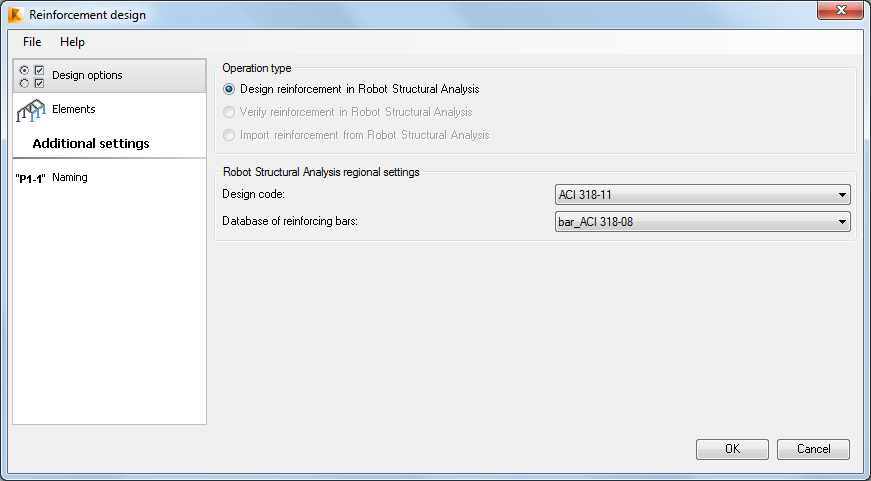

- 해석 및 코드 확인 패널 > 철근 배근 코드 확인을 선택하여 리본의 해석 탭에서 Extension을 시작합니다. 철근 배근 설계 대화상자의 작업 유형 아래에 있는 Robot Structural Analysis에서 철근 배근 설계를 선택합니다.
- 국가별 설정에서 계산하는 동안 사용할 설계 코드 또는 보강 철근 데이터베이스를 선택합니다.
- 요소 탭을 열어 선택한 요소가 지정된 위치의 리스트를 봅니다.
보고서 저장을 클릭하여 요소 탭의 컨텐츠를 저장합니다. Revit 요소(Revit ID)가 나열되고, 이러한 요소가 지정된 위치가 표시됩니다. 이는 Revit에서 설계하고 확인한 철근 배근이 있는 Robot 요소로 돌아가려는 경우에 유용합니다.
- OK를 클릭합니다.
이를 통해 해당 RC 요소 유형(예: RC 보 또는 RC 기둥)의 코드 기반 확인을 계산하거나 수행할 수 있는 Robot 모듈이 시작됩니다. RC 구조 요소의 형상 데이터만 Robot으로 전송됩니다(철근 배근 데이터는 전송되지 않음).
RC 요소의 철근 배근을 계산하기 위한 후속 단계는 철근 배근 계산 모듈에서 수행해야 합니다.
- 하중을 정의합니다.
- 설계 매개변수(계산 옵션, 철근 배근 매개변수)를 정의합니다.
- 철근 배근 계산을 실행합니다.
- 철근 배근 생성 후 결과를 보거나 보고서를 생성합니다.
