이 겹친 이음 위치는 용접 철망 경계 내에서 용접 철망 시트 분산 스태거를 정의합니다.
겹친 이음 위치는 특성 팔레트에 있는 구조 용접 철망 영역의 시공 섹션에서 정의됩니다.
다음 겹친 이음 위치를 사용할 수 있습니다.
| 이름 | 설명 |
|---|---|
|

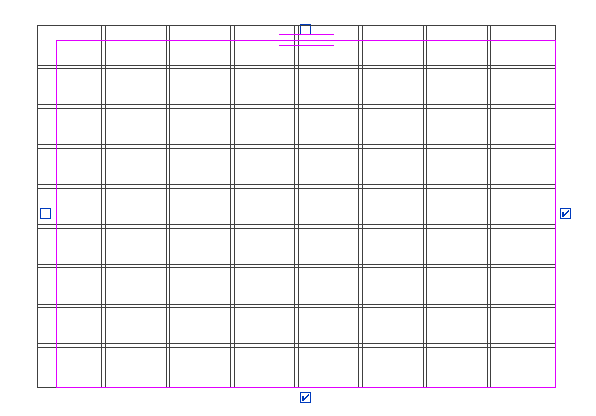

정렬 |
용접 철망 시트는 행과 열로 배치됩니다. 양 방향의 모든 겹친 이음이 동일 선상에 있습니다.  |
|

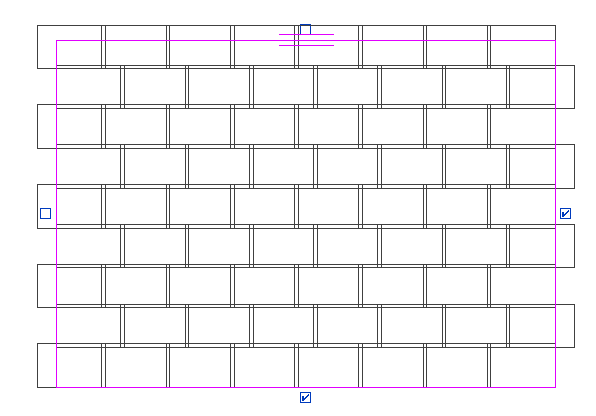

주근 중간점 스태거 |
용접 철망 시트는 행으로 배치됩니다. 다른 모든 행이 이전 행에 대해 1개 용접 철망 시트 길이의 절반만큼 이동됩니다.  |
|

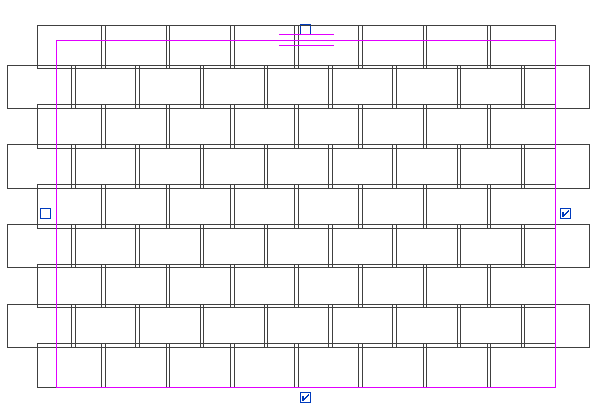

주근 관통 스태거 |
용접 철망 시트는 행으로 배치됩니다. 모든 행이 행의 왼쪽 및 오른쪽에 번갈아 배치되는 전체 용접 철망 시트로 시작됩니다. 행의 마지막 용접 철망 시트는 용접 철망 경계에 맞게 절단됩니다.  |
|

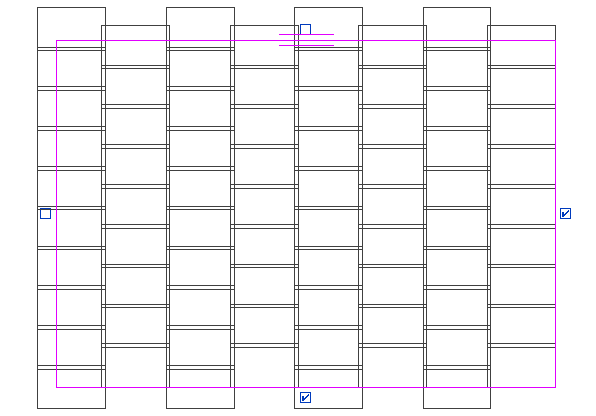

배력근 중간점 스태거 |
용접 철망 시트는 열로 배치됩니다. 다른 모든 행은 이전 열에 대해 1개 용접 철망 시트 길이의 절반만큼 이동됩니다.  |
|

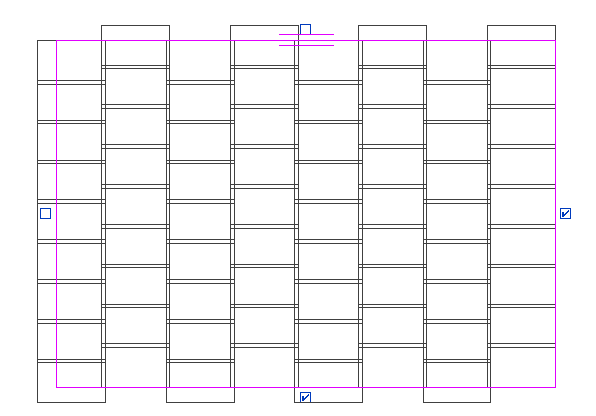

배력근 관통 스태거 |
용접 철망 시트는 열로 배치됩니다. 모든 열은 열의 상단 및 하단에 번갈아 배치되는 전체 용접 철망 시트로 시작됩니다. 열의 마지막 용접 철망 시트는 용접 철망 경계에 맞게 절단됩니다.  |
주: 모든 용접 철망 위치 컨트롤을 선택할 경우 겹친 이음 위치를 변경할 수 없게 됩니다.
