순환수 배관 네트워크를 순환으로 분리하여 각 순환의 흐름 및 압력 손실을 계산합니다.
수압 분리를 추가하려면
- 2차 순환의 시작 또는 끝 배관(또는 둘 다)을 선택합니다.
팁: 두 개 이상의 배관 쌍을 선택할 수 있습니다.
- 수정 | 배관 탭
수압 분리 패널
(분리 추가)을 클릭합니다.

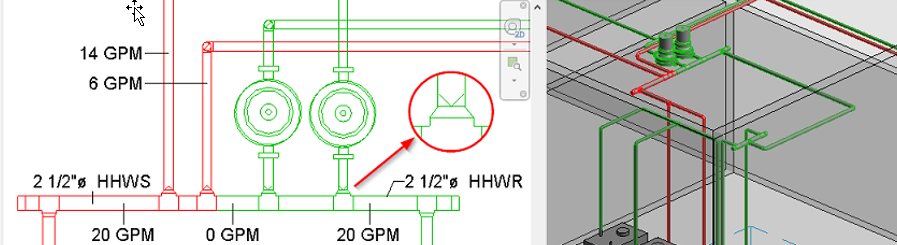

아래와 같이 배관 맨 끝의 분리 점에 그래픽이 나타납니다.
팁: 수압 분리 기호의 가시성을 제어하려면 뷰 탭 그래픽 패널
(가시성 및 그래픽)을 클릭합니다. 모델 카테고리 탭에서 배관 카테고리를 확장하여 수압 분리 기호를 사용/사용 안 함으로 설정합니다.
그래픽 패널
(가시성 및 그래픽)을 클릭합니다. 모델 카테고리 탭에서 배관 카테고리를 확장하여 수압 분리 기호를 사용/사용 안 함으로 설정합니다.

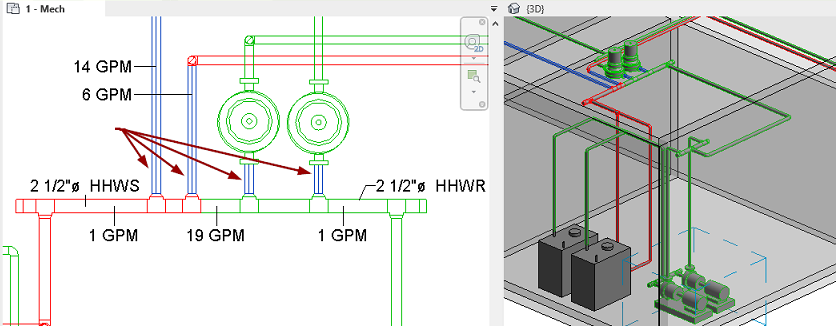

탭을 사용할 경우 정확한 분리 점이 탭과 주 또는 헤더 사이에 위치합니다. T자형을 사용할 경우 정확한 분리 점이 T자형과 분기 배관 또는 T자형에 연결된 부속류 사이에 위치합니다. 헤더의 2차 공급 및 순환 접합 사이에 있는 공통 배관에 흐름 0이 표시됩니다.
읽기 전용 매개변수, 순환 경계는 선택한 배관이 분리된 순환의 경계인지를 나타냅니다.
수압 분리를 제거하려면
- 하위 순환에서 하나 이상의 순환 경계 배관을 선택합니다.
- 수정 | 배관 탭 수압 분리 패널
(분리 제거)을 클릭합니다.
