제작 모양 및 해당 특성, 매개변수 및 표현에 대해 알아봅니다.
모든 구조적 용도의 구조 보, 구조 기둥 및 가새에 제작 데이터를 추가할 수 있습니다.
- 제작 모양은 요소의 정확한 모양을 표시하며, 그 작성 프로세스는 취소할 수 없습니다.
- 강철 제작 모양은 비동기 업데이트 프로세스를 사용하여 실행됩니다.
- 구조 강철 제작 요소를 작성하는 경우 수정자를 사용하거나 Revit 보, 기둥 또는 가새에 파라메트릭 절단이나 상세 표준 또는 사용자 연결을 배치하며, 제작 모양이 기하학적 모양의 보, 기둥 또는 가새를 대체합니다.
- 강철 제작 모양은 보, 기둥 또는 가새의 유형 매개변수를 상속합니다.
- 강철 제작 모양에서는 구조 아래의 보, 기둥 및 가새에 몇 가지 추가 인스턴스 매개변수를 적용합니다.
- 강철 제작 모양이 있는 구조 기둥은 참조 평면에 부착할 수 없습니다.
- 강철 제작 모양을 작성할 때 다음과 같은 일부 기둥, 보 또는 가새 인스턴스(instance) 매개변수는 무시되거나 사용되지 않습니다.
구조 기둥 시공 매개변수: 베이스 및 상단 절단 스타일과 베이스 및 상단 확장은 사용할 수 없습니다. 구조 보 및 가새 - 강철 제작 모양은 균일한 yz 맞춤만 지원합니다.
- yz 맞춤이 균일로 설정되지 않은 경우 요소의 제작 모양이 작성되지 않습니다. 독립적인 맞춤이 있는 요소는 지원되지 않음을 알려주는 경고 메시지가 표시됩니다.
- yz 맞춤 매개변수가 회색으로 표시됩니다.
yz 맞춤
- 축소 수정자로 대치됩니다.
- 시작 및 끝 확장 기하학적 위치 매개변수는 더 이상 특성 팔레트에서 사용할 수 없게 됩니다.
- 경고 메시지가 표시되어 변경 사항에 대해 알려줍니다.
- 강철 제작 모양이 있는 프레임에는 보 핸들을 사용할 수 없습니다.
시작 및 끝 확장
- 시작 및 끝 결합 절단 기하학적 위치 매개변수는 무시되며 더 이상 특성 팔레트에서 사용할 수 없게 됩니다.
- 경고 메시지가 표시되어 변경 사항에 대해 알려줍니다.
시작 및 끝 결합 절단
- 제작 모양을 작성할 때 구조 강철 프레임에서 작성된 일부 표준 절단은 손실되거나 다음과 같이 해당 제작 수정자로 대치됩니다.
면별 개구부가 선택면 절단으로 대치됩니다. - 면별 개구부가 지워지지 않습니다.
- 면별 개구부가 강철 제작 프레임을 절단하지 않습니다.
- 선택면 절단이 강철 제작 프레임을 절단합니다.
- 면별 개구부 및 해당 선택면 절단 사이에 바인딩이 없으므로 하나를 수정해도 다른 하나는 업데이트되지 않습니다.
- 경고 메시지가 표시되어 면별 개구부가 더 이상 제작 모양을 수정하지 않고 선택면 절단으로 대치된다는 것을 알려줍니다.
코핑은 파라메트릭 코핑 절단으로 대치됩니다. - 코핑이 지워집니다.
- 경고 메시지가 표시되어 코핑이 더 이상 제작 모양을 수정하지 않고 파라메트릭 절단으로 대치된다는 것을 알려줍니다.
보이드로 절단이 무시됩니다. - 절단 보이드가 지워지지 않습니다.
- 경고 메시지가 표시되어 보이드로 절단, 참조 평면 및 시작과 끝 결합 절단에 대한 기하학적 위치 매개변수가 무시된다는 것을 알려줍니다.
참조 평면으로 절단이 무시됩니다. - 절단 참조 평면이 지워지지 않습니다.
- 경고 메시지가 표시되어 보이드로 절단, 참조 평면 및 시작과 끝 결합 절단에 대한 기하학적 위치 매개변수가 무시된다는 것을 알려줍니다.
주: Revit 파일이 업그레이드되면 절단이 지워집니다.
제작 모양 표현
| 상세 수준 | 표현 |
|---|---|
| 낮음 |
제작 모양 표현은 해당 구조 강철 요소의 표현과 동일합니다. 주: 제작 모양이 작성된 후 보 시작 및 끝 확장 매개변수는 무시됩니다.
 |
| 중간 | 제작 모양이 표시되지만 드릴 요소 없이 표시됩니다.
 |

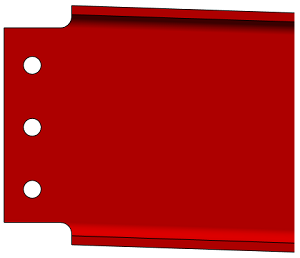

| 높음 | 제작 모양이 해당 모든 절단 및 드릴과 함께 표시됩니다.
 |
