경계 상자는 패밀리 기반 요소에 정의된 모든 모델 요소, 주석 요소 및 기준 요소가 포함되어 있는 표시되지 않는 3D 직사각형 공간입니다.
기준 범위는 예외입니다. 예를 들어 수평 참조 평면이 경계 상자의 상단과 하단 중 어느 쪽이 아니라 상단이나 하단에만 영향을 미칠 수 있습니다. 경계 상자는 패밀리 정의에 관련하여 지정됩니다.

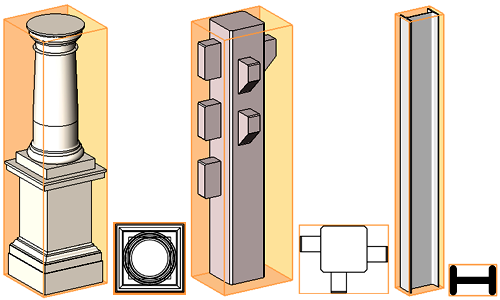

주황색으로 표시된 기둥의 경계 상자
경계 상자의 상단, 하단 및 측면은 적절하게 회전되어 회전 시 요소와의 관계를 유지합니다.

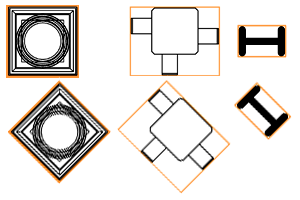

요소와 함께 회전하는 경계 상자
경계 상자의 일반적인 용도
곡선 보는 경계 상자의 고유한 인스턴스를 나타냅니다. 경계 상자는 보의 요구가 충족되도록 구부러집니다. 이렇게 하면 보를 통해 정확한 결합과 전환이 제공됩니다.
