ZMIERZGEOM (polecenie)

Mierzy odległość, promień, kąt, pole powierzchni i objętość wybranych obiektów, ciągu punktów lub dynamicznie.

Wyszukiwanie

Za pomocą polecenia ZMIERZGEOM można wykonać wiele takich samych obliczeń, jak za pomocą następujących poleceń:

Informacje są wyświetlane w wierszu polecenia i w dynamicznej etykiecie narzędzia z wartościami w formacie bieżących jednostek.

Wyświetlane są następujące monity.

Odległość

Mierzy odległość między określonymi punktami wraz z odległościami składowymi X, Yi Z i kątem względem układu LUW.

Wiele punktów

Wyświetla sumę bieżącą odległości między kolejnymi punktami.

W przypadku wprowadzania opcji Łuk, Długość lub Cofnij, wyświetlane są dodatkowe opcje podobne do opcji służących do tworzenia polilinii.

Promień

Mierzy promień i średnicę określonego łuku, okręgu lub łuku polilinii.

Kąt

Mierzy kąt związany z wybranym obiektem łuku, okręgu, segmentu polilinii i linii.

Łuk

Mierzy kąt utworzony między dwoma punktami końcowymi łuku, używając środka łuku jako wierzchołka.

Okrąg

Mierzy kąt ostry utworzony między punktem, w którym okrąg został pierwotnie wybrany, a drugim punktem, używając środka okręgu jako wierzchołka.

Linia

Mierzy kąt ostry między dwoma wybranymi liniami. Linie nie muszą przecinać.

Wierzchołek

Mierzy kąt ostry utworzony przez określenie punktu mającego pełnić rolę wierzchołka i dwu innych punktów.

Obszar

Umożliwia pomiar pola powierzchni i obwodu obiektu lub zdefiniowanego obszaru.

Określ narożniki

Oblicza pole powierzchni i obwód zdefiniowany przez podane punkty.

W przypadku wprowadzania opcji Łuk, Długość lub Cofnij, wyświetlane są dodatkowe opcje podobne do opcji służących do tworzenia polilinii.

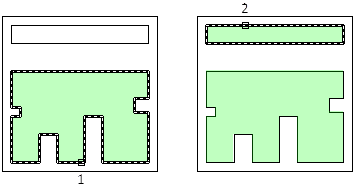

Dodaj pole

Włącza tryb Dodaj i utrzymuje sumę bieżącą pola powierzchni podczas definiowania powierzchni.

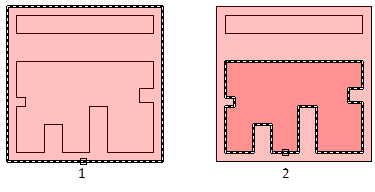

Odejmij pole

Umożliwia odjęcie określonego obszaru od obszaru całkowitego.

Objętość

Umożliwia pomiar objętości obiektu lub zdefiniowanego obszaru.

Obiekt

Umożliwia pomiar objętości obiektu lub zdefiniowanego obszaru.

Można wybrać bryły 3D lub obiekty 2D. W przypadku wybrania obiektu 2D należy określić jego wysokość.

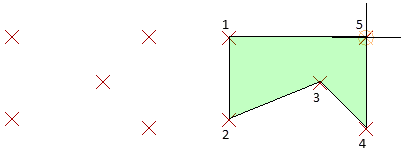

Definiując obiekty poprzez określanie punktów, należy wybrać co najmniej trzy punkty, aby możliwe było zdefiniowanie wieloboku. Wszystkie punkty muszą leżeć na płaszczyźnie równoległej do płaszczyzny XY bieżącego układu LUW. Jeśli wielobok nie będzie zamknięty, obszar zostanie obliczony tak, jakby linia przebiegała między pierwszym a ostatnim wprowadzonym punktem.

W przypadku wprowadzania opcji Łuk, Długość lub Cofnij, wyświetlane są dodatkowe opcje podobne do opcji służących do tworzenia polilinii.

Dodaj objętość

Włącza tryb Dodaj i utrzymuje sumę bieżącą objętości podczas definiowania obszarów.

Odejmij objętość

Umożliwia włączenie trybu Różnica i odejmowanie określonej objętości od objętości całkowitej.

Opcje Odległość, Pole i Objętość

Używając opcji Odległość, Obszar i Objętość można określić opcje podobne do używanych przy tworzeniu polilinii.

Łuk

Dodaje segmenty łuku do całkowitej długości.

Punkt końcowy łuku

Kończy segment łuku styczny do poprzedniego segmentu.

Kąt

Określa kąt rozwarcia segmentu łukowego.

Podanie liczby dodatniej powoduje rysowanie segmentu łukowego przeciwnie do kierunku ruchu wskazówek zegara. Podanie liczby ujemnej — zgodnie z kierunkiem ruchu wskazówek zegara.

  • Punkt końcowy łuku
Promień

Określa promień segmentu łukowego.

Środek

Określa środek segmentu łukowego.

  • Punkt końcowy łuku
  • Kąt
Długość

Określa długość cięciwy segmentu łukowego. Jeżeli poprzedni segment jest łukiem, nowy segment łukowy rysowany jest stycznie do poprzedniego segmentu łukowego.

Zamknij

Rysuje segment łuku od ostatniego określonego punktu do punktu początkowego, tworząc zamkniętą polilinię. Aby użyć tej opcji, należy określić co najmniej dwa punkty.

Zwrot

Określa zwrot w punkcie początkowym segmentu łukowego.

  • Punkt końcowy łuku
Promień

Określa promień segmentu łukowego.

  • Punkt końcowy łuku
  • Kąt
Drugi punkt

Określa punkty drugi i końcowy dla łuku definiowanego przez trzy punkty.

  • Punkt końcowy łuku
Długość

Rysuje segment liniowy o podanej długości pod tym samym kątem co poprzedni segment. Jeżeli poprzedni segment jest łukiem, nowy segment liniowy rysowany jest stycznie do tego segmentu łukowego.

Cofaj

Usuwa ostatnio narysowany segment polilinii.

Zamknij

Rysuje segment łuku od ostatniego określonego punktu do punktu początkowego, tworząc zamkniętą polilinię. Aby użyć tej opcji, należy określić co najmniej dwa punkty.

Szybki

Wyświetla dynamicznie na rysunku 2D wymiary, odległości i kąty podczas przesuwania wskaźnika myszy na obiektach i między nimi.

Uwaga: Opcja Szybkie jest przeznaczona do pracy na geometrii 2D w widoku planu z układem LUW ustawionym na globalny oraz stylem wizualnym ustawionym na Model szkieletowy 2D. Niemierzone obiekty obejmują typowe opisy, takie jak wymiary i kreskowania, a także obiekty niestandardowe.

Tryb

Określa, czy wartością domyślną polecenia zawsze jest opcja Szybki. W przeciwnym razie wartością domyślną jest ostatnio używana opcja.
