Tworzy definicję rodzaju linii na podstawie wybranych obiektów i zapisuje go w określonym pliku definicji rodzaju linii (LIN).
Rodzaj linii to powtarzający się szereg kresek, kropek, symboli i obiektów tekstu. Przy użyciu standardowych poleceń programu AutoCAD: PLINIA, LINIA, PUNKT, TEKST i SYMBOL narysuj przybliżenie rodzaju linii, a następnie wybierz obiekty w odpowiedzi na monit Wybierz obiekty narzędzia MKLTYPE. Przy użyciu polecenia MKLTYPE można zdefiniować zarówno złożone, jak i proste rodzaje linii. Aby zdefiniować złożony rodzaj linii, należy uwzględnić w wyborze obiekty kształtu lub obiekty tekstu. Przy użyciu narzędzia MKSHAPE można tworzyć symbole, wybierając po prostu obiekty.
Polecenie: MKLTYPE
Select a ".LIN" file: <C:\Express\Drawings\acad.lin>: Wprowadź nazwę pliku rodzajów linii i ścieżkę do folderu
Enter linetype name: Określ nazwę rodzaju linii
Linetype description: Wprowadź opis rodzaju linii
Starting point for line definition: Określ punkt początkowy
Ending point for line definition: Określ punkt końcowy
Select objects: Wybierz linię, polilinię, punkt, symbol lub obiekt tekstu
Uwagi
- Jeśli wybierzesz istniejący plik LIN, zostanie wyświetlone okno dialogowe Plik z ostrzeżeniem, że plik zostanie zastąpiony. W rzeczywistości jednak plik ten jest dołączany. Jeśli postanowisz utworzyć rodzaj linii o takiej samej nazwie jak nazwa już istniejąca w wybranym pliku LIN, zostanie wyświetlone ostrzeżenie o nadpisaniu. Jeśli wybierzesz opcję Tak, istniejący rodzaj linii zostanie nadpisany, ale pozostała część pliku pozostanie bez zmian.
- Jeśli podejmiesz próbę utworzenia rodzaju linii rozpoczynającego się od pustego segmentu, program doda kropkę na początku definicji.
- W niektórych przypadkach w poliliniach utworzonych przy użyciu złożonych rodzajów linii symbole są lepiej wyświetlane, gdy wartością zmiennej systemowej PLINEGEN jest 1.
- Jeśli tworzysz złożony rodzaj linii z symboli, możesz wybrać tylko te symbole, które leżą w płaszczyźnie XY bieżącego układu LUW i nie są lustrzanymi kopiami.
Przykład
Utwórz rodzaj linii kreskowej do oznaczenia zimnej wody.
Po określeniu nazwy pliku oraz wprowadzeniu nazwy i opisu rodzaju linii wybierz punkty, aby wskazać punkty początkowe i końcowe dla definicji linii:
Określ linie i obiekty tekstu, które mają zostać użyte do zdefiniowania rodzaju linii:

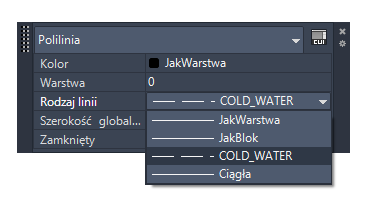

Rodzaj linii jest wczytany i gotowy do użycia:
Plik
mkltype.lsp
