MKSHAPE (Express Tool)

Tworzy definicję kształtu na podstawie wybranych obiektów.

Wyszukiwanie

Za pomocą kształtów można szybko wyświetlić stosunkowo proste geometrie. Wielkość pojedynczego kształtu jest ograniczona do 2200 bajtów danych. Podczas tworzenia kształtu przekraczającego ten limit narzędzie MKSHAPE tworzy złożone kształty geometryczne w celu utworzenia pojedynczego kształtu. Aby wyświetlić te „kształty składowe”, uruchom polecenie SYMBOL, podaj opcję ? i wpisz *.

W przypadku narzędzia MKSHAPE nie są używane punkty ani segmenty linii o zerowej długości. Można jednak uzyskać efekt punkt punktu, rysując bardzo krótki segment linii i ustawiając na tyle wysoką rozdzielczość, aby zapobiec przekształceniu segmentu w segment o zerowej długości. Jeśli w uzyskanym kształcie nie widać tego krótkiego segmentu, należy ponowić próbę przy wyższej rozdzielczości lub z wykorzystaniem dłuższego segmentu linii.

Za pomocą polecenia SYMBOL można umieszczać kształty na rysunku.

Uwaga: Po wybraniu istniejącego pliku *.shp pojawia się okno dialogowe Plik z ostrzeżeniem, że plik zostanie zastąpiony, ale jeśli wybrano istniejący kształt w tym pliku, definicja tego kształtu zostanie nadpisana, a pozostała część pliku pozostanie bez zmian.

W przypadku wczytania dwóch lub więcej plików zawierających jeden lub więcej kształtów o tej samej definicji kształtu zostanie użyta definicja kształtu z pliku wczytanego jako pierwszy.

Wskazówka: W pliku SHP można zapisać wiele kształtów. Po utworzeniu kształtu można go też wykorzystać do tworzenia złożonych rodzajów linii za pomocą polecenia MKLTYPE.

Wartości rozdzielczości

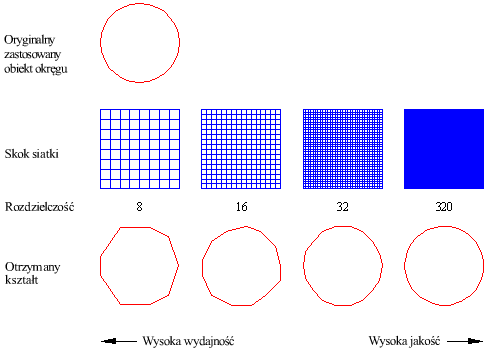

Przy dużej wartości rozdzielczości są tworzone kształty, które przedstawiają wybraną geometrię z większą dokładnością. Jednakże przy dużych rozdzielczościach na ogół tworzone są kształty zawierające więcej współrzędnych, co zwiększa obciążenie programu AutoCAD wynikające z przetwarzania podczas ponownego generowania rysunku. I odwrotnie, przy małych wartościach rozdzielczości tworzone są mniej dokładne kształty, które są szybciej przetwarzane przez program AutoCAD. Można eksperymentować z różnymi wartościami rozdzielczości, aby znaleźć właściwe proporcje wydajności i dokładności, najlepiej odpowiadające potrzebom użytkownika. Należy pamiętać, że wartość rozdzielczości jest zaokrąglana do najbliższej wartości będącej wielokrotnością liczby 8 i nie może przekraczać 32 767. Na poniższej ilustracji przedstawiono wpływ rozdzielczości na wygląd powstałego kształtu:

Polecenie: MKSHAPE

Wybierz plik „.shp”: <drawing.shp>: Wprowadź nazwę pliku symboli, w którym chcesz zapisać kształt

Podaj nazwę kształtu: Określ nazwę kształtu

Podaj rozdzielczość <124>: Wprowadź liczbę stanowiącą wartość rozdzielczości

Bazowy punkt wstawienia: Określ punkt

Wybierz obiekty: Wybierz linię, polilinię, łuk, okrąg i/lub elipsę (dla celów definicji wybrane obiekty są traktowane jak obiekty tworzone przy użyciu ciągłego rodzaju linii)

Przykład

Utwórz kształt przełącznika.

Po określeniu nazwy pliku i nazwy kształtu wybierz punkt wstawienia kształtu:

Następnie wybierz obiekty, które mają zostać użyte do zdefiniowania kształtu:

Kształt można teraz umieścić za pomocą polecenia SYMBOL:

Plik

mkshape.lsp
