Można tworzyć bloki poprzez skojarzenie obiektów i nadanie im nazwy lub poprzez utworzenie rysunku, który ma być używany jako blok.
Definicje bloków
Podczas tworzenia bloku lub wstawiania rysunku jako bloku wszystkie informacje o bloku zawarte w definicji bloku, takie jak geometria, warstwy, kolory, rodzaje linii i obiekty atrybutów bloku, są przechowywane w pliku rysunku jako informacje niegraficzne, stanowiące część tabeli bloku. Każdy wstawiany blok jest w rzeczywistości odniesieniem do bloku, a dokładniej do definicji bloku. Odniesienia do bloków są często nazywana po prostu blokami.
Bloki mogą być definiowane i zapisywane w różnych miejscach:
- W pliku rysunku — są wtedy przeznaczone do używania tylko w tym rysunku
- W pliku szablonu rysunku przewidzianym jako baza wyjściowa dla nowo tworzonych rysunków
- Jako oddzielne pliki rysunków przeznaczone do wstawiania w postaci bloków w innych rysunkach
- Jako zbiory bloków w rysunku, który będzie pełnił rolę rysunku biblioteki bloków dostępnego z innych rysunków
- Jako internetowe definicje bloków tworzone przez dostawców oprogramowania i usług; te bloki są często skojarzone z określonymi częściami lub produktami.
Sposób odwoływania się do bloków
Definicje bloków można tworzyć bezpośrednio w bieżącym rysunku za pomocą polecenia BLOK. Można je również wstawiać z innego rysunku. Dostępnych jest kilka metod wstawiania bloków z innych plików rysunków lub wstawiania samego pliku rysunku:
- Autodesk DesignCenter
- Paleta Bloki, karta Inny rysunek
- Przeciągnięcie i upuszczenie z folderu plików
- Definiowanie w oknie Palety narzędzi
Tworzenie bloków na rysunku
Definicja bloku zazwyczaj zawiera następujące informacje:
- Nazwa bloku
- Obiekty zawarte w bloku
- Punkt bazowy, który jest używany do umieszczenia bloku na rysunku
- Opcjonalnie: obiekty atrybutów bloku używane do przechowywania danych, takie jak numer części, nazwa dostawcy, informacje o usłudze itp.
Tworzenie plików rysunku do wykorzystania w formie bloków
Można tworzyć pliki rysunków w celu ich wstawiania jako bloków do innych rysunków. Pojedyncze pliki rysunków są łatwe do tworzenia i stosowania jako źródła definicji bloków. Powiązane rysunki mogą być przechowywane w folderze jako biblioteka bloków.
- Określ nazwę bloku
Nazwa rysunku służy jako nazwa bloku.
-
Określ punkt bazowy rysunku
Domyślnie jako punkt bazowy dla plików wstawianych jako bloki wykorzystywany jest GUW (globalny układ współrzędnych) z punktem początkowym (0,0,0). Punkt bazowy można zresetować, aby określić nowy punkt bazowy dla wstawiania przy użyciu polecenia BAZA.
- Utwórz obiekty
Tymi obiektami są zwykle obiekty geometryczne, tekst i obiekty atrybutów bloku. Po zakończeniu zapisz rysunek w folderze razem z innymi rysunkami, których zamierzasz używać jako bloków.
Istnieje kilka metod tworzenia bloków w sposób zapewniający dziedziczenie jednej lub więcej właściwości, takich jak warstwy, kolory czy rodzaje linii, z bieżącego ustawienia.
Tworzenie rysunku biblioteki bloków
Kolekcje powiązanych bloków można przechowywać w pliku rysunku lub w zbiorach plików rysunku. Takie zbiory są nazywane rysunkami biblioteki bloków. Na rysunkach biblioteki bloków powiązane definicje bloków są zapisane w dotychczas pustym pliku rysunku. Gdy taki plik rysunku jest wstawiany jako blok do bieżącego rysunku, jego wszystkie definicje bloków są dodawane do tabeli bloków bieżącego rysunku.

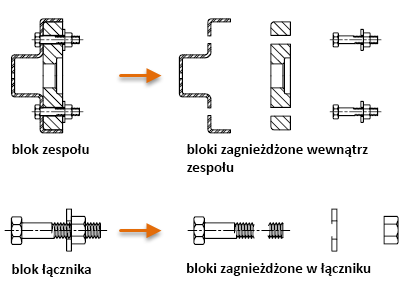

Tworzenie bloków zagnieżdżonych
Odniesienia do bloków uwzględnione w definicji bloku nazywa się blokami zagnieżdżonymi. Stosowanie bloków wewnątrz bloków może uprościć organizację definicji bloków złożonych.
Bloki, które próbują się odwoływać do samych siebie, są nazywane odwołaniami cyklicznymi. Takie bloki są niedozwolone.
