MSTRETCH (Express Tool)

Rozciąga obiekty z wieloma oknami przecinającymi i wielobokami przecinającymi.

Wyszukiwanie

Polecenie MSTRETCH jest podobne do polecenia ROZCIĄGNIJ, ale z dodaną funkcją umożliwiającą określenie więcej niż jednego okna przecinającego lub wieloboku przecinającego w celu zidentyfikowania fragmentów obiektu, który chcesz rozciągnąć.

Wskazówka: Można włączyć tryb Orto (F8), określić wartość, a następnie przeciągnąć i wybrać za pomocą bezpośredniego wprowadzenia w monicie drugiego punktu bazowego.

Opcje

C	Tworzy okno przecinające.
CP	Tworzy wielobok przecinający.
Undo	Cofa poprzednią operację rozciągania.
Remove objects	Usuwa obiekty ze zbioru wskazań.

Przykład

Na poniższej ilustracji znajdują są trzy prostokąty, które muszą zostać rozciągnięte w tym samym kierunku i na tę samą odległość:

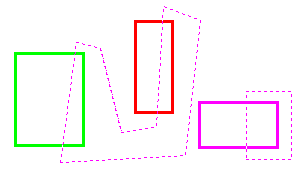

Polecenie MSTRETCH umożliwia określenia więcej niż jednego wskazania. W tym przypadku wielobok przecinający i okno przecinające definiują obszary, które mają zostać rozciągnięte:

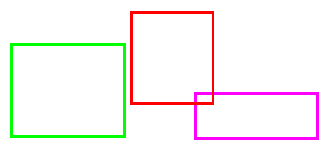

Zostaje określony punkt bazowy, a następnie drugi punkt lub odległość. Wynik zostaje zastosowany do wszystkich trzech prostokątów:

Plik

mstretch.lsp
