Złożone wzory kreskowania mogą zawierać wiele wierszy definicji i mieć początek przechodzący przez odsunięcia od początku.
Nie wszystkie wzory kreskowania używają punktów początkowych 0,0. Podczas tworzenia bardziej skomplikowanych wzorów w celu poprawnego zdefiniowania wzoru kreskowania konieczne jest staranne dobranie dla każdej rodziny linii:
- Punkt początkowy
- Odsunięcia
- Wzory segmentu linii kreskowej, kropkowe i odstępów
Wzory kreskowania definiowane za pomocą wielu wierszy definicji opisują długość i kąt rysowania każdej kreski. Poniżej podano linie definicji opisujące wzór kreskowania AR-B816:
*AR-B816, 8x16 Block elevation stretcher bond 0, 0,0, 0,8 90, 0,0, 8,8, 8,-8
Zakreskowany tym wzorem obszar powinien wyglądać następująco:
Przykład: kształt odwróconej litery U
Kształt odwróconej litery U (jedna kreska do góry, jedna w prawo i jedna w dół) to wzór kreskowania powtarzany co jednostkę, który składa się z kresek o długości 0.5 jednostki oraz odstępów o szerokości 0.5 jednostki.
Zakreskowany tym wzorem obszar powinien wyglądać następująco:
Wzór powinien zostać zdefiniowany w następujący sposób:
*IUS, Inverted U's 90, 0,0, 0,1, .5,-.5 0, 0,.5, 0,1, .5,-.5 270, .5,.5, 0,1, .5,-.5

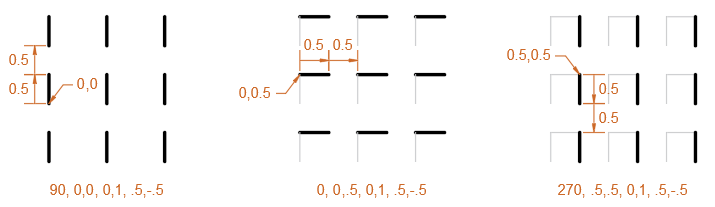

Poniżej pokazano rozbicie wizualne sposobu rysowania wzoru:
- Pierwsza linia kreskowa reprezentuje kreskę do góry, która rozpoczyna się w punkcie 0,0 i jest rysowana pod kątem 90 stopni.
- Druga linia kreskowa reprezentuje kreskę poziomą, która rozpoczyna się w punkcie 0,0.5 i jest rysowana pod kątem 0 stopni.
- Trzecia linia kreskowa reprezentuje kreskę w dół, która rozpoczyna się w punkcie 0.5,0.5 i jest rysowana pod kątem 270 stopni. Trzecią linię wzoru można również wprowadzić następująco:
90, .5,0, 0,1, .5,-.5
or
270, .5,1, 0,1, -.5,.5
Przykład: gwiazda sześcioramienna
Wzór gwiazdy sześcioramiennej można utworzyć z trzech linii kreskowych, które rozpoczynają się w punkcie początkowym i biegną wzdłuż wektorów określonych wartością kąta.
Zakreskowany tym wzorem obszar powinien wyglądać następująco:
Wzór powinien zostać zdefiniowany w następujący sposób:
*STARS, Six-pointed star 0, 0,0, 0,.866, .5,-.5 60, 0,0, 0,.866, .5,-.5 120, .25,.433, 0,.866, .5,-.5
