Wyodrębnianie brył korytarzy

1. Otwórz rysunek zawierający korytarz lub odniesienie do korytarza.
2. Na rysunku wybierz korytarz.
3. Kliknij kartę Korytarz panel Narzędzia korytarza pozycję Wyodrębnij bryły korytarzy Wyszukiwanie .

   Zostanie wyświetlony następujący monit:

   Wybierz regiony korytarza, aby wyeksportować je jako bryły lub [zakres pikiet w obrębie wszystkich regionów wieloboku]:
4. Wykonaj jedną z poniższych czynności:

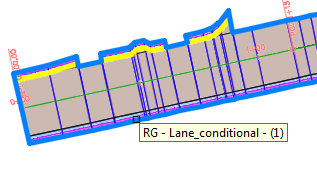

   • Wybierz regiony korytarza: Po ustawieniu kursora na korytarzu regiony są wyróżniane, a w etykiecie narzędzia wyświetlana jest nazwa regionu.



     Uwaga: Jeśli aktualnie jest aktywna inna opcja wiersza polecenia, wprowadź opcję R (Wg regionów), aby włączyć tę opcję.
     Po wybraniu zbioru wskazań naciśnij klawisz Enter.

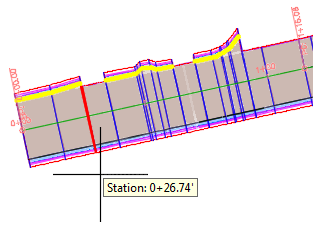

   • Wprowadź opcję S, aby określić zakres pikiet, wybierz obszar, w ramach które zostanie zdefiniowany zakres pikiet, a następnie określ zakres pikiet, dokonując wyboru na rysunku lub wprowadzając wartości w wierszu polecenia.



   • Wprowadź opcje P, aby wybrać w istniejącym zamkniętym wieloboku.



     Po wybraniu zbioru wskazań naciśnij klawisz Enter.
   • Wprowadź opcję A, aby wybrać wszystkie regiony korytarza.

   Wyświetlone zostanie okno dialogowe Wyodrębnij linie charakterystyczne korytarza.

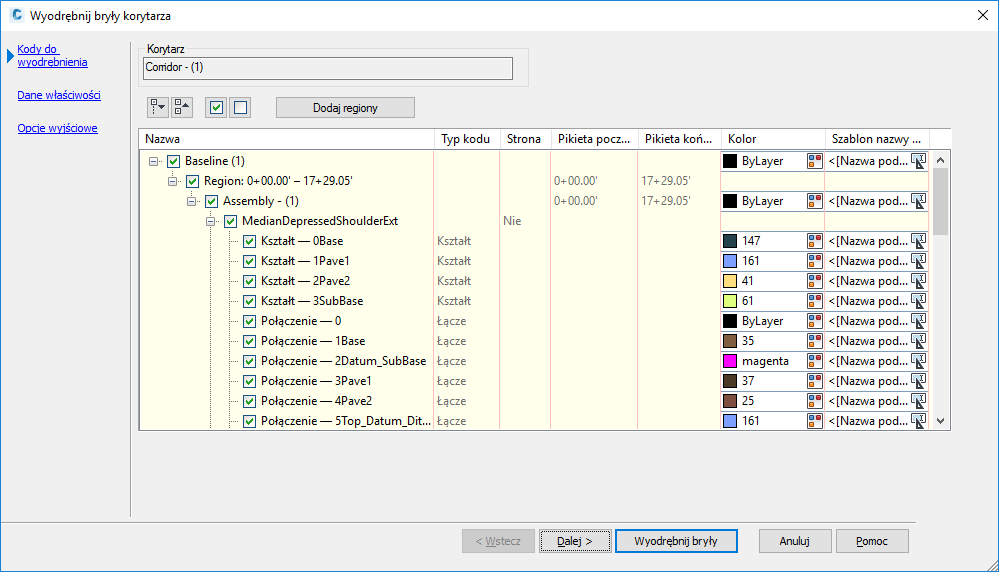

5. W oknie Kreator Utwórz bryły z korytarza na stronie Kody do wyodrębnienia ustaw następujące parametry:
   • Wprowadź ustawienia kolorów w odniesieniu do zespołów, kształtów lub połączeń. Kliknij ikonę , aby otworzyć okno dialogowe Wybierz kolor w wybranym zespole, kształcie lub połączeniu. Przypisz kolor z palety do kształtów i połączeń, które mają zostać wyodrębnione.
     Wskazówka: Po ustawieniu koloru kształtu lub połączenia otwórz menu kontekstowe i kliknij opcję Zastosuj ustawienia do wszystkich pokrewnych węzłów. Umożliwia to szybką synchronizację wielu ustawień kształtów i łączy.
   • Określ strukturę nazewnictwa warstw dla zespołów, kształtów i połączeń. Kliknij , aby otworzyć okno dialogowe Nazwa szablonu. Z listy Pola właściwości wybierz strukturę nazewnictwa warstw, która ma zostać użyta, i kliknij przycisk Wstaw.
     Wskazówka: Aby ustawić strukturę rozszerzonego nazewnictwa, taką jak <[Nazwa regionu konstrukcji]> <[Nazwa podzespołu]> <[Kody kształtów]>, wybierz kolejno każdą właściwość z listy i kliknij polecenie Wstaw po każdym wyborze.
6. Na karcie Dane właściwości określ, które definicje zestawu właściwości zostaną skojarzone z wyodrębnionymi bryłami. Kliknij wszystkie definicje zestawów właściwości, a następnie zaznacz pole wyboru Widoczna dla każdej właściwości, która powinna być wyświetlana w przypadku wyodrębnionych brył.
   Wskazówka: Klikając prawym przyciskiem myszy w obrębie siatki i wybierając opcję Dodaj, można dodawać definicje do zestawu Dane właściwości korytarza — Zdefiniowane przez użytkownika.
   Uwaga: Pole wyboru Widoczna określa, czy właściwość będzie widoczna na karcie Dane rozszerzone w palecie właściwości programu AutoCAD czy w innych aplikacjach, takich jak Autodesk® Navisworks®.
7. Na stronie Opcje wyjściowe ustaw następujące parametry:
   • Określ typ obiektu, który ma zostać wyodrębniony, np. korpusy, bryły lub przeciągnięte bryły.
     Uwaga: Połączenia są zawsze eksportowane jako korpusy, a nie bryły (niezależnie od typu obiektu wybranego w celu utworzenia).
     Uwaga: Po wybraniu do wyodrębnienia z korytarza korpusów programu AutoCAD zostają użyte kształty i połączenia do generowania modelu, który odpowiada sposobowi, w jaki korytarz zostanie zbudowany. Korpusy programu AutoCAD są wizualnie podobne do brył AutoCAD, natomiast istnieją pewne ograniczenia w wyodrębnianiu korpusów. Na przykład funkcje takie, jak obliczanie właściwości fizycznych, nie działają w odniesieniu do korpusów programu AutoCAD.
   • Wybierz jedną z opcji wyjściowych miejsca docelowego.
   • Określ, czy bryły pozostaną określone jako dynamiczne względem korytarza.
8. Kliknij pozycję Wyodrębnij bryły.
